LM4041-N-Q1 汽车精密微功率分流基准电压源技术手册

LM4041-NLM4041-N-Q1 精密基准电压源非常适合空间关键型应用，采用超小型 SC70 和 SOT-23 表面贴装封装。LM4041-NLM4041-N-Q1 的先进设计无需外部稳定电容器，同时为任何容性负载提供稳定性，从而使 LM4041-NLM4041-N-Q1 易于使用。进一步减少设计工作量的是提供固定 （1.225V） 和可调节的反向击穿电压。LM4041-NLM4041-N-Q1 1.2 和 LM4041-NLM4041-N-Q1 ADJ 的最小工作电流为 60μA。两个版本的最大工作电流均为 12mA。

LM4041-NLM4041-N-Q1 在晶圆分选过程中使用保险丝和齐纳电击反向击穿或基准电压调整，以确保引原器件在 25°C 时具有优于 ±0.1%（A 级）的精度。带隙基准温度漂移曲率校正和低动态阻抗可在较宽的工作温度和电流范围内提供稳定的反向击穿电压精度。
*附件：lm4041-n-q1.pdf

特性

• 符合汽车应用标准
• AEC-Q100 符合以下标准：
  • 器件温度 1 级：–40°C 至 +125°C 环境温度范围
  • 器件温度 3 级：–40°C 至 +85°C 环境温度范围（仅适用于 SOT-23）
• 提供标准、AEC-Q100 1 级（扩展温度范围）和 3 级（工业温度范围）认证版本（仅限 SOT-23）
• 小型封装：SOT-23、TO-92 和 SC70
• 无需输出电容器
• 耐受容性负载
• 1.225V 的反向击穿电压选项，可调
• 输出电压容差（A 级，25°C）= ±0.1%（最大值）
• 低输出噪声（10Hz至10kHz）= 20μVRMS
• 60μA 至 12mA 的宽工作电流范围
• 工业温度范围 （LM4041A/B-NLM4041-N-Q1A/Q1B） ?40°C 至 +85°C
• 扩展温度范围 （LM4041C/D/E-NLM4041-N-Q1C/Q1D/Q1E），?40°C 至 +125°C
• 低温系数 100ppm/°C（最大值）

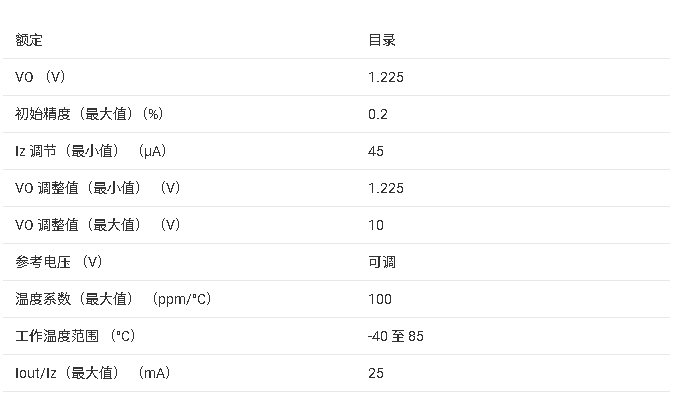

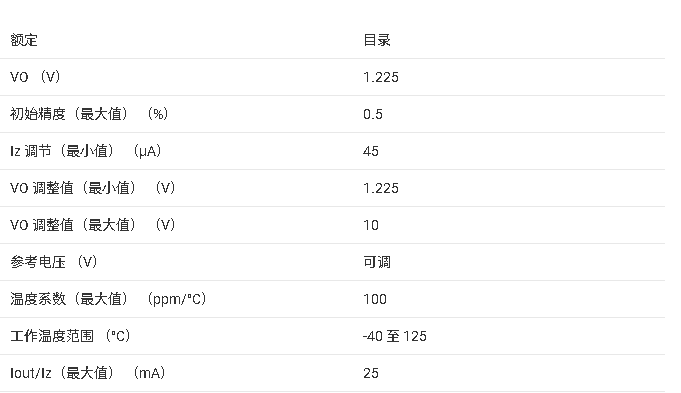

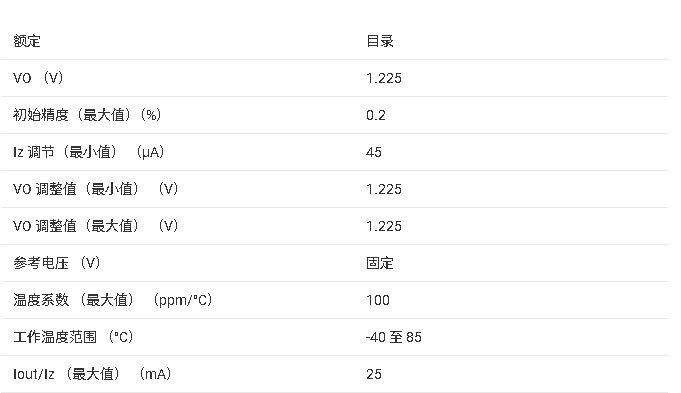

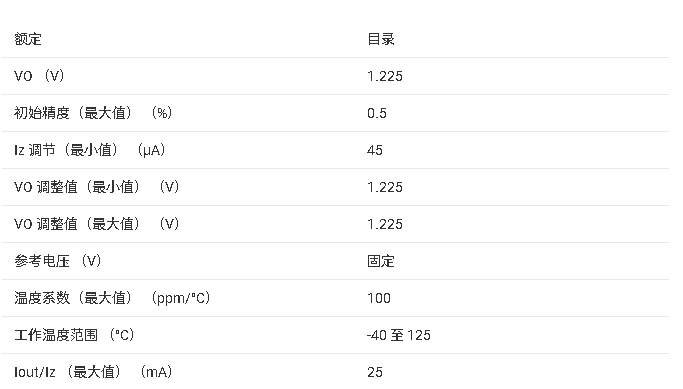

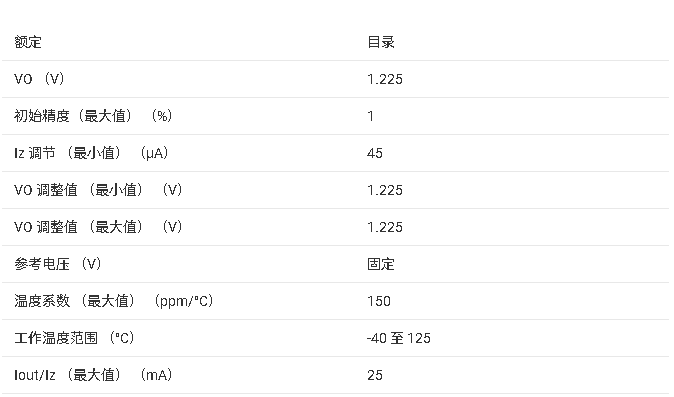

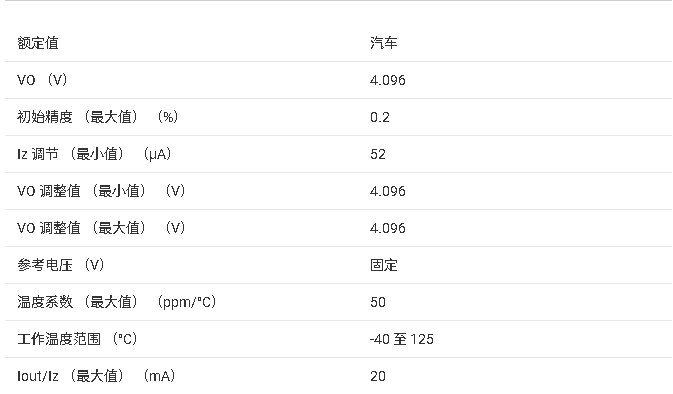

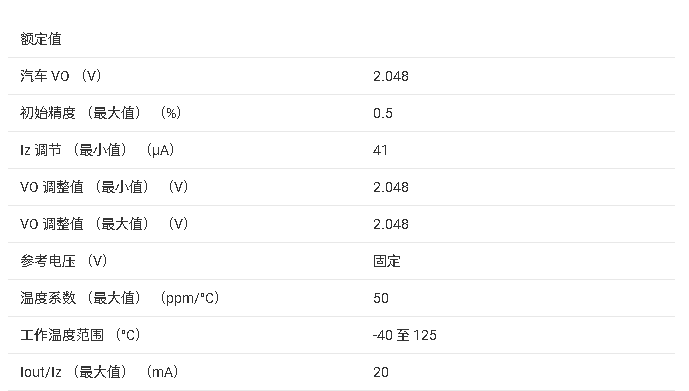

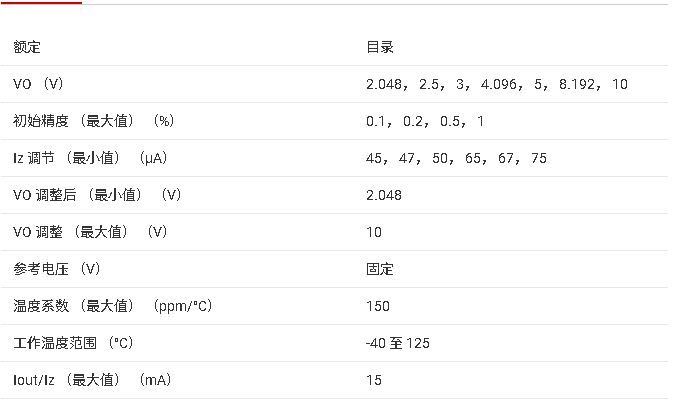

参数

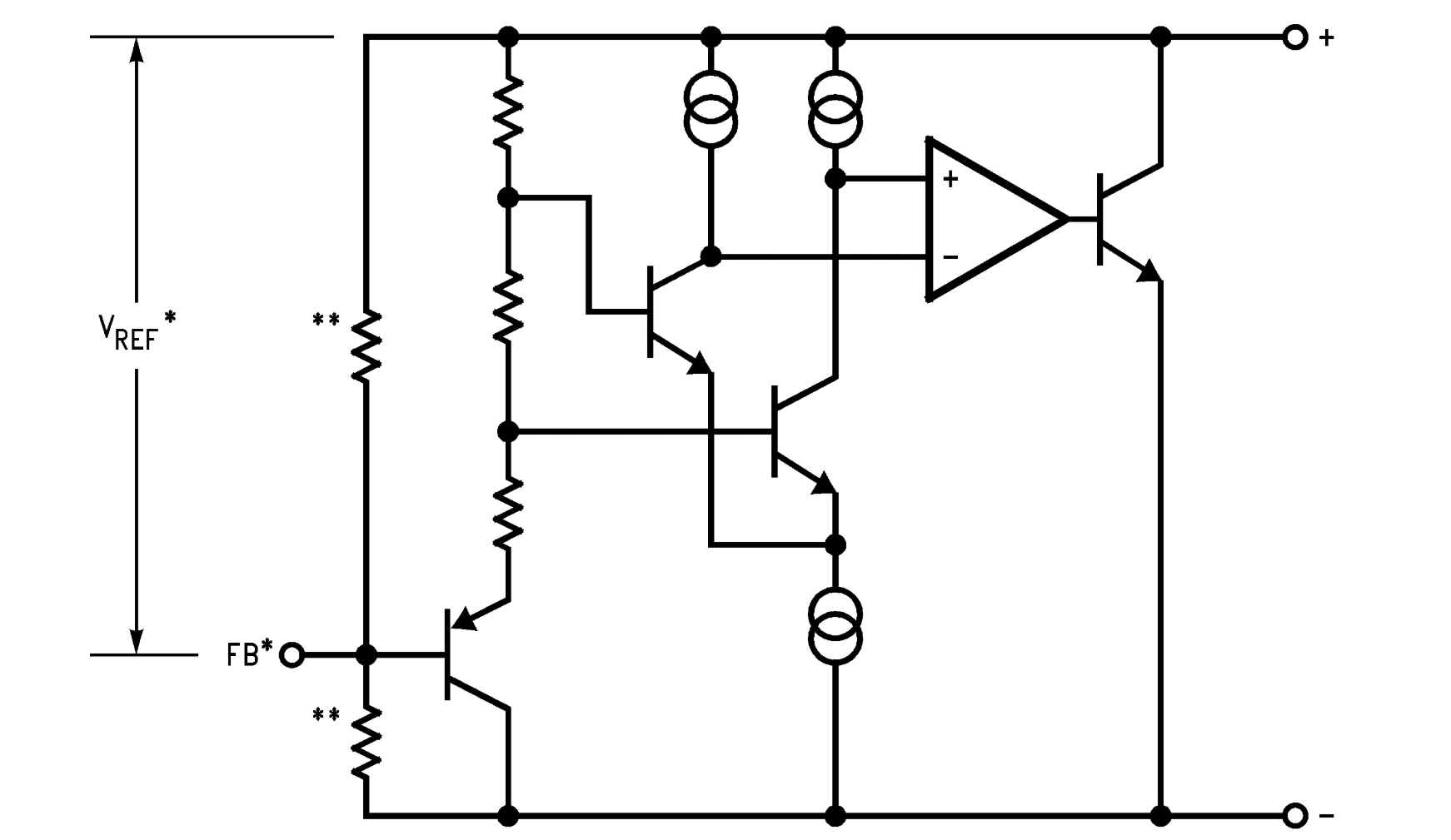

方框图

?1. 产品概述?

• ?型号?：LM4041-N（标准版）和LM4041-N-Q1（汽车级），由德州仪器（TI）设计。
• ?功能?：提供高精度、低功耗的电压基准，支持固定（1.225V）和可调输出（1.24V至10V）。
• ?关键特性?：
  • ?高精度?：A级精度±0.1%（25°C）。
  • ?宽温范围?：工业级（-40°C至+85°C）和扩展级（-40°C至+125°C）。
  • ?低噪声?：10Hz至10kHz带宽下噪声为20μVRMS。
  • ?小封装?：SOT-23、TO-92、SC70，适合空间受限应用。
  • ?无需外部电容?：设计稳定，兼容容性负载。

?2. 主要参数?

• ?电气特性?：
  • ?工作电流?：60μA（最小）至12mA（最大）。
  • ?温度系数?：最大100ppm/°C（工业级）、150ppm/°C（扩展级）。
  • ?动态阻抗?：典型值0.5Ω（1mA电流）。
• ?机械特性?：
  • ?封装尺寸?：SC70（1.25mm×2.0mm）、SOT-23（1.3mm×2.92mm）、TO-92（4.3mm×4.3mm）。

?3. 应用场景?

• ?典型应用?：
  • 电池供电设备
  • 数据采集系统
  • 汽车电子（AEC-Q100认证）
  • 精密音频和仪器仪表
• ?电路设计示例?：
  • ?并联稳压器?：通过外部电阻设置工作电流（图8-1）。
  • ?可调输出?：通过反馈电阻分压调整电压（公式：VOUT = VREF×(1 + R2/R1)）。
  • ?限幅电路?：用于保护放大器输出（图8-11至8-14）。

?4. 设计注意事项?

• ?布局建议?：
  • 外部元件尽量靠近芯片，反馈电阻需短路径连接。
  • 输入电压线推荐添加0.1μF陶瓷电容以降低噪声。
• ?热管理?：
  • 热滞后效应需考虑，建议避免剧烈温度变化影响精度。

?5. 修订与支持?

• ?文档版本?：SNOS641I（2025年7月修订）。
• ?支持资源?：TI官网提供数据表更新通知、E2E技术论坛支持及封装机械信息。

?总结?：LM4041-N系列是适用于高精度、小尺寸设计的电压基准解决方案，兼具低功耗和宽温性能，广泛用于工业与汽车领域。其设计灵活性和稳定性使其成为精密电源管理的理想选择。
