?LM4128/LM4128Q SOT-23精密微功耗串联电压基准芯片技术文档总结

LM4128 精密基准电压源是空间关键型应用的理想选择，具有以下特点： 采用 SOT-23 表面贴装封装。LM4128 的先进设计消除了对 外部稳定电容器，同时确保容性负载高达 10 μF 的稳定性，从而 使 LM4128 易于使用。

串联基准电压源的功耗低于分流基准电压源，因为它们确实如此 在空载条件下不必空闲最大可能的负载电流。这个优势， 低静态电流 （60 μA） 和低压差 （400 mV） 使 LM4128 成为 电池供电的解决方案。

LM4128 有四个等级（A、B、C 和 D），具有更大的灵活性。最好的 等级器件 （A） 的初始精度为 0.1%，确保温度系数为 75 ppm/°C 或更低，而最低等级零件 （D） 的初始精度为 1.0%，温度系数 100 ppm/°C。
*附件：lm4128.pdf

特性

• 输出电压初始精度 0.1%
• 低温系数 75 ppm/°C
• 低电源电流，60 μA
• 使能引脚允许3 μA关断模式
• 高达 20 mA 的输出电流
• 电压选项 1.8V、2.048V、2.5V、3.0V、3.3V、4.096V
• 提供定制电压选项（1.8V至4.096V）
• V在V 范围 裁判 + 400 mV 至 5.5V @10 mA
• 使用低 ESR 陶瓷电容器稳定
• 5引脚SOT-23封装
• ?40°C至125°C结温范围
• LM4128AQ/BQ/CQ/DQ 符合 AEC-Q100 1 级标准，采用汽车级流程制造

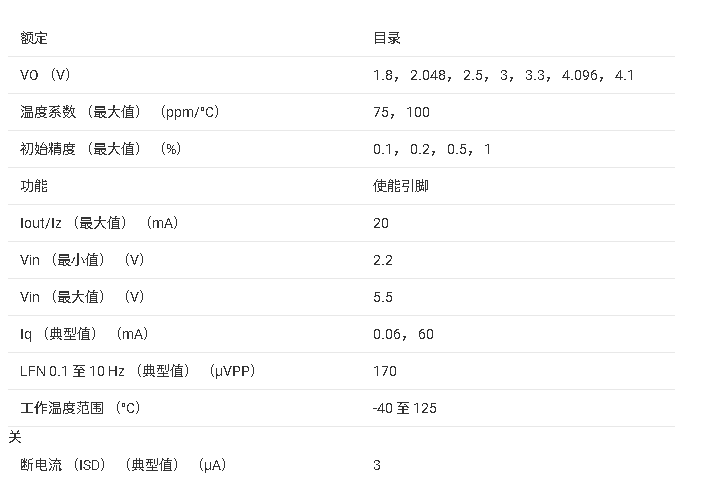

参数

方框图

?1. 产品概述?

LM4128/LM4128Q是德州仪器（TI）推出的高精度微功耗电压基准芯片，采用SOT-23封装，专为空间受限应用设计。其特点包括：

• ?输出电压选项?：1.8V、2.048V、2.5V、3.0V、3.3V、4.096V，支持定制电压（1.8V至4.096V）。
• ?高精度?：初始精度达0.1%（A级），温度系数低至75 ppm/°C。
• ?低功耗?：静态电流60 ?A，支持3 ?A关断模式（通过使能引脚EN控制）。
• ?宽输入范围?：VIN = VREF + 400 mV至5.5V（负载电流≤10 mA时）。
• ?稳定性?：兼容低ESR陶瓷电容，负载电容支持高达10 ?F。

?应用领域?：仪器仪表、测试设备、数据采集系统、便携式电池供电设备、汽车电子等。

?2. 关键特性?

• ?电气性能?：
  • 输出电流能力：20 mA（最大值）。
  • 线性调整率：30 ppm/V（典型值）。
  • 负载调整率：25 ppm/mA（典型值）。
  • 长期稳定性：50 ppm（1000小时测试）。
• ?封装与引脚?：
  • 5引脚SOT-23封装，引脚功能包括VIN（输入）、VREF（输出）、EN（使能）、GND（地）和N/C（悬空）。

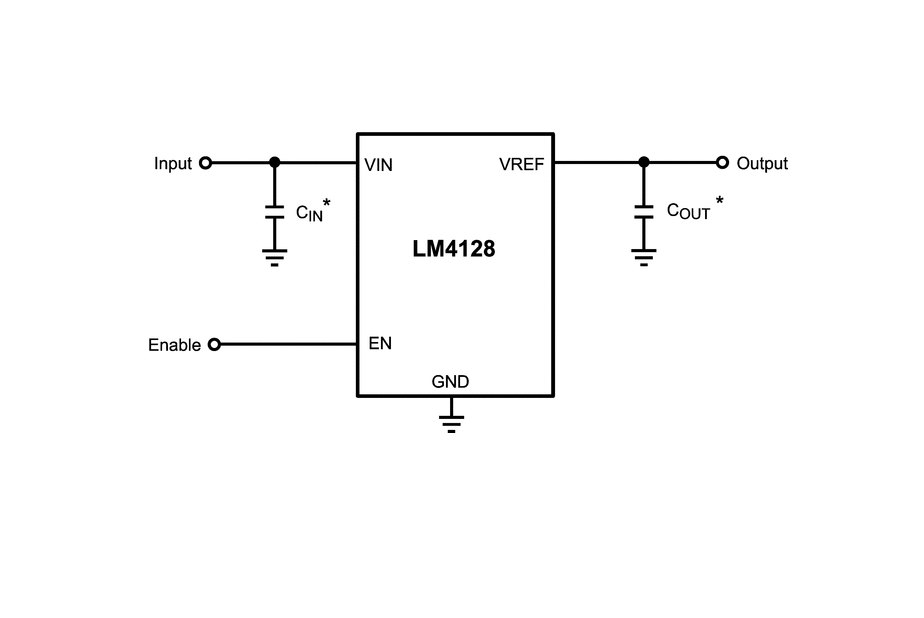

?3. 典型应用电路?

• ?基础电路?：需在输入端接电容CIN（≥0.1 ?F），输出电容COUT可选（改善瞬态响应）。
• ?扩展功能?：
  • ?互补输出?：通过运放生成负基准电压（如图18）。
  • ?精密力/感测输出?：支持远程电压检测（如图19）。
  • ?可编程电流源?：通过外部电阻设定输出电流（如图20）。

?4. 性能参数详解?

• ?温度系数?：采用“Box”方法计算，A级器件确保≤75 ppm/°C。
• ?热迟滞?：-40°C至125°C循环后，25°C输出电压变化≤190 ?V。
• ?噪声特性?：0.1 Hz至10 Hz带宽内噪声电压低至170 ?VPP（1.8V型号）。

?5. 设计注意事项?

• ?PCB布局?：建议靠近板边或角落安装以减少机械应力，旁路电容需贴近器件。
• ?热管理?：SOT-23封装热阻θJ-A为220°C/W，需根据功耗降额使用。
• ?短路保护?：输出短路电流限制为75 mA。

?6. 型号与版本?

• ?等级划分?：A/B/C/D级对应不同精度（0.1%/0.2%/0.5%/1.0%）和温度系数。
• ?汽车级型号?：LM4128AQ1/BQ1/CQ1/DQ1通过AEC-Q100 Grade 1认证。
