?LM4040-N/LM4040-N-Q1精密微功耗并联电压基准芯片技术文档总结

LM4040-N 精密基准电压源专为空间关键型应用而设计，采用小型 SC70 和 SOT-23 表面贴装封装。LM4040-N 的先进设计无需外部稳定电容器，同时在任何容性负载下保持稳定性，从而使 LM4040-N 易于使用。提供多种固定反向击穿电压，进一步减少了设计工作量：2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V。最小工作电流从2.5V LM4040-N的60μA增加到10V LM4040-N的100μA。所有版本的最大工作电流均为 15mA。

LM4040-N 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，以确保引原器件在 25°C 时的精度优于 ±0.1%（A 级）。 带隙基准温度漂移曲率校正和低动态阻抗可在较宽的工作温度和电流范围内提供稳定的反向击穿电压精度。

LM4041-N 还提供两种反向击穿电压版本：可调电压和 1.2V。
*附件：lm4040-n-q1.pdf

特性

• LM4040-N-Q1 符合汽车应用的 AEC Q-100 标准
  • 扩展 1 级：?40°C 至 +125°C，TA
  • 工业级 3：?40°C 至 +85°C，TA
• 小型封装：SOT-23、TO-92 和 SC70
• 无需输出电容器
• 耐受容性负载
• 固定反向击穿电压为2.048V、2.5V、3V、4.096V、5V、8.192V和10V
• 主要规格 （2.5V LM4040-N）
  • 输出电压容差（A 级，25°C）：±0.1%（最大值）
  • 低输出噪声（10Hz至10kHz）：35μVrms（典型值）
  • 宽工作电流范围：60μA 至 15mA
  • 工业温度范围：?40°C 至 +85°C
  • 扩展温度范围：?40°C至+125°C
  • 低温系数：100ppm/°C（最大）

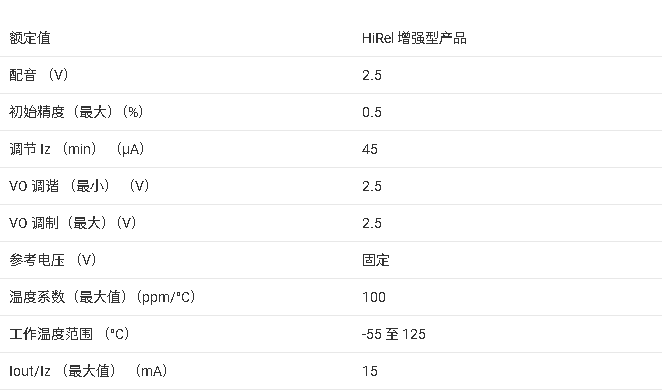

参数

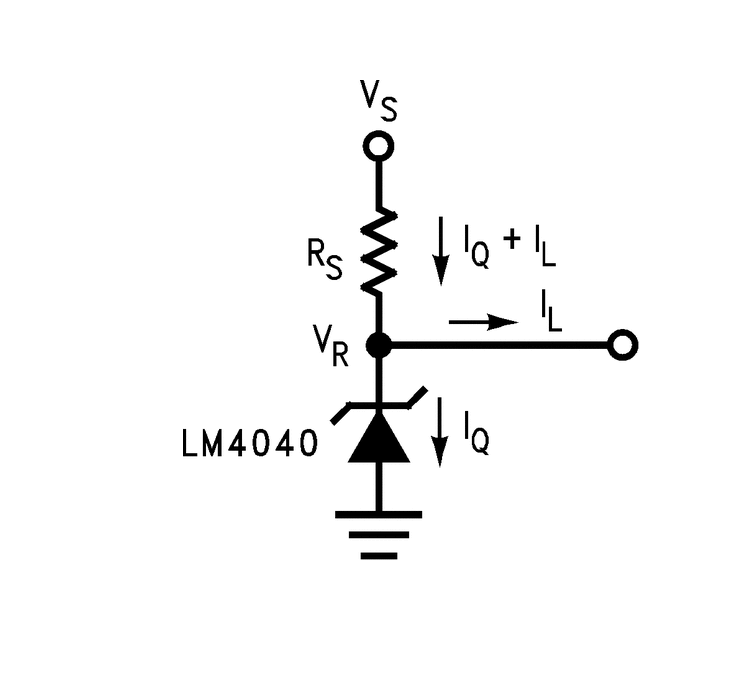

方框图

?1. 产品概述?
LM4040-N系列是德州仪器（TI）推出的精密电压基准芯片，提供2.048V、2.5V、3V、4.096V、5V、8.192V和10V七种固定输出电压选项，适用于空间受限的工业与汽车应用（AEC Q-100认证）。其核心特点包括：

• ?高精度?：A级公差±0.1%（25°C），全温度范围稳定性达±100ppm/°C。
• ?低功耗?：工作电流范围60μA至15mA，无需外部电容即可稳定工作。
• ?小封装?：支持SOT-23、TO-92和SC70封装，适合紧凑设计。

?2. 关键特性?

• ?宽温操作?：工业级（-40°C至+85°C）和扩展级（-40°C至+125°C）。
• ?低噪声?：10Hz至10kHz带宽下噪声典型值35μVrms（2.5V型号）。
• ?负载兼容性?：可驱动容性负载，动态阻抗低至0.3Ω（1mA电流）。

?3. 典型应用?

• ?数据采集系统?：如12位ADC的参考电压（4.096V对应1mV/LSB）。
• ?汽车电子?：用于传感器校准和电源管理模块。
• ?工业控制?：现场变送器、模拟输入模块的电压基准。

?4. 设计要点?

• ?电路配置?：典型应用为并联稳压器，需外接限流电阻（RS）确保工作电流在60μA~15mA范围内。
• ?热管理?：TO-92封装热阻为180°C/W（板载），需注意功率耗散。

?5. 文档结构?
数据手册包含：

• 电气特性表（分电压等级和温度范围）。
• 引脚定义与封装尺寸（SOT-23/SC70/TO-92）。
• 典型应用电路（如精密电流源、放大器钳位保护）。

?6. 版本更新?
2025年3月修订版（SNOS633M）优化了：

• 引脚配置图（明确SOT-23/SC70的寄生二极管处理）。
• 扩展温度规格（如10V型号在-40°C至+125°C的完整参数）。

?附件说明?
当前文件为完整数据手册，涵盖特性、规格、应用示例及封装细节，适用于硬件工程师选型与电路设计参考。
