?LM4041精密微功耗并联电压基准芯片技术文档总结

LM4041 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。这些器件不需要外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准还提供低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。LM4041 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，提供四种输出电压容差，范围从 A 级的 0.1%（最大值）到 D 级的 1%（最大值）。因此，设计人员在为应用选择最佳性价比时提供了极大的灵活性。LM4041 提供固定（标称 1.225V）或可调版本（需要外部电阻分压器将输出设置为 1.225V 至 10V 之间的值）。

LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，最小电流为 45μA（典型值），也专为便携式应用而设计。TO-92 封装也可用于通孔封装需求。LM4041xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 LM4041xQ 的表征是在 –40°C 至 125°C 的环境温度范围内工作。
*附件：lm4041b12.pdf

特性

• 1.225V 固定和可调输出（1.225V 至 10V）
• 严格的输出公差和低温度系数
  • 最高 0.1%，100ppm/°C – A 级
  • 最高 0.2%，100ppm/°C – B 级
  • 最高 0.5%，100ppm/°C – C 等级
  • 最高 1.0%，150ppm/°C – D 级
• 低输出噪声 . . .20μVRMS（典型值）
• 宽工作电流范围。 。 。45μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

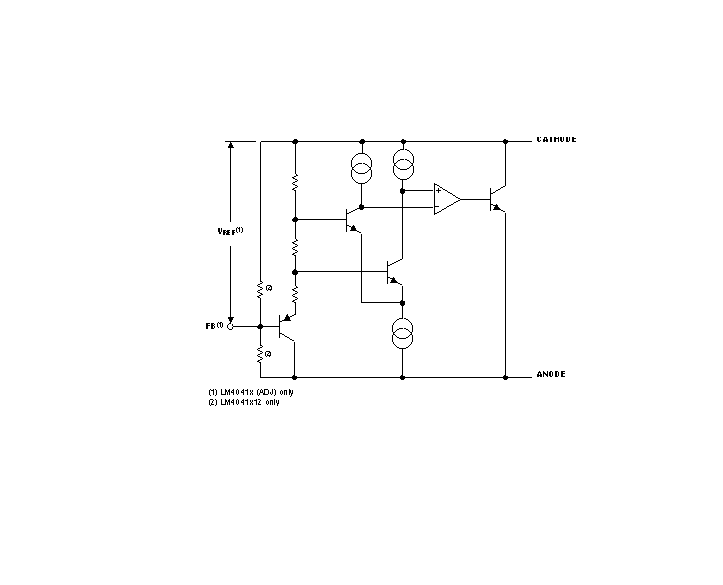

方框图

?1. 核心特性?

• ?电压输出?：提供1.225V固定输出及可调输出（1.225V至10V），通过外部电阻分压器设置可调版本输出电压。
• ?精度与温漂?：分A/B/C/D四个等级，A级最高精度（±0.1%），D级最低（±1.0%）；温度系数最低100ppm/°C（A/B级）。
• ?低噪声?：典型值20μVRMS，适合精密应用如音频和仪器设备。
• ?宽工作范围?：阴极电流45μA（典型）至12mA，支持便携式设备。
• ?稳定性?：无需外部电容，兼容所有容性负载。

?2. 关键参数?

• ?电气特性?：
  • 反向击穿电压（VZ）1.225V（典型值），不同等级公差不同。
  • 动态阻抗低至0.7Ω（典型值），确保负载变化时电压稳定。
  • 长期稳定性：1000小时老化后漂移≤120ppm。
• ?温度范围?：工业级（-40°C至85°C）和扩展级（-40°C至125°C）可选。

?3. 应用场景?

• 数据采集系统、电源监控、测试设备、汽车电子、能源计量及电池供电设备。

?4. 封装与引脚?

• ?封装类型?：SOT-23、SC-70（贴片）、TO-92（直插）。
• ?引脚功能?：
  • 固定版本：阳极（接地）、阴极（输出）。
  • 可调版本：增加FB引脚（反馈端），需外接电阻分压。

?5. 设计注意事项?

• ?输出电容?：无需额外电容，但可添加以优化噪声性能。
• ?电磁干扰?：高噪声环境中建议将NC引脚连接至阳极。
• ?可调版本配置?：输出电压公式为VZ = VREF × (1 + R2/R1)，低于2.5V时需注意ΔVREF/ΔVKA参数变化。

? 6. 版本更新（2025年3月） ?

• 优化TO-92引脚编号，新增EMI设计建议，补充ESD评级（HBM 2kV，CDM 500V）。

?7. 订购信息?

• 提供多种封装及温度等级选项，如LM4041xI（工业级）、LM4041xQ（扩展级），后缀标注精度等级（A/B/C/D）。

文档完整覆盖芯片规格、应用设计及生产数据，适用于高精度电压参考电路开发。
