?LM4121精密微功耗低压差电压基准芯片技术文档总结

LM4121 是一款精密带隙基准电压源，提供固定的 1.25V 和 可调版本，具有高达 5 mA 的电流源和灌电流能力。

该系列基准电压源的输入电压低至1.8V，功耗高达12V 160 μA（典型值）电源电流。在掉电模式下，器件电流降至2 μA以下。
*附件：lm4121.pdf

LM4121 有 A 级和标准级两种。最高级的设备 （A） 具有初始 精度为 0.2%，而标准品的初始精度为 0.5%，温度系数均为 在 ?40°C 至 +125°C 范围内确保 50ppm/°C。

极低的工作电压、低电源电流和掉电能力 LM4121 使该产品成为电池供电和便携式应用的理想选择。

器件性能可在工业温度范围（?40°C至+85°C）内得到保证， 同时在扩展温度范围（?40°C 至 +125°C）内确保某些规格。请 请联系德州仪器 （TI） 了解扩展温度范围内的完整规格。The LM4121 采用标准 5 引脚 SOT-23 封装。

特性

• 小型SOT23-5封装
• 低电压作
• 高输出电压精度：0.2%
• 源电流和灌电流输出：±5 mA
• 电源电流：160 μA 典型值
• 低温系数：50 ppm/°C
• 启用引脚（Enable Pin）
• 输出电压：1.25V 和可调
• 工业温度范围：?40°C至+85°C
• （对于扩展的温度范围，?40°C 至 125°C，请联系德州仪器）

参数

方框图

?1. 产品概述?
LM4121是德州仪器（TI）推出的精密带隙电压基准芯片，提供固定1.25V和可调输出电压版本，具有±5mA的电流源/吸能力。主要特点包括：

• ?高精度?：初始精度0.2%（A级）或0.5%（标准级），温度系数50ppm/°C
• ?低功耗?：工作电流160μA（典型值），关断模式电流<2μA
• ?宽电压范围?：输入电压1.8V至12V
• ?封装?：SOT23-5小型封装

?2. 关键特性?

• ?电气参数?
  • 输出噪声：20μVPP（0.1Hz-10Hz）、30μVRMS（10Hz-10kHz）
  • 线性调整率：0.009%/V（典型值）
  • 负载调整率：0.08%/mA（0-1mA负载）
• ?工作环境?
  • 工业温度范围：-40°C至+85°C（部分参数支持-40°C至+125°C）

?3. 应用领域?

• 便携式电池供电设备
• 工业自动化与过程控制
• 医疗设备、通信基站
• 数据采集系统与精密稳压器

?4. 功能模块?

• ?使能控制?：通过EN引脚实现低功耗关断（逻辑阈值：高电平>1.5V，低电平<0.4V）
• ?可调输出?：通过外部电阻配置（公式：VOUT = VREF×(1+R1/R2) - Ibias×R1）
• ?保护机制?：内置ESD防护（HBM 2kV/MM 200V）

?5. 设计注意事项?

• ?稳定性?：需使用0.022μF至0.047μF陶瓷输出电容（ESR<0.5Ω）
• ?PCB布局?：建议靠近板边安装以减少机械应力影响
• ?热管理?：最大功耗350mW（需根据θJA=280°C/W降额）

?6. 典型应用电路?

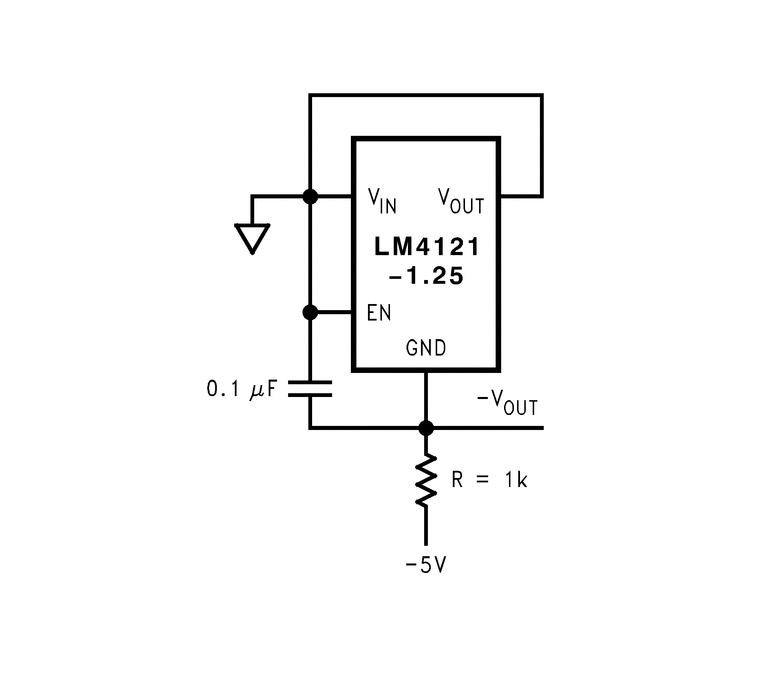

• 负电压基准生成（图35）
• 100mA准LDO稳压器（图36）
• 互补输出基准（图38）
• 锂电池低电量检测（图44）
