?LM185QML 可调微功耗电压基准芯片技术文档总结

LM185 是微功率 3 端子可调带隙基准电压源二极管。 工作电压范围为1.24至5.3V，电流范围为10μA至20mA，具有极低的特点 动态阻抗和良好的温度稳定性。片上微调用于提供紧密电压 宽容。由于 LM185 带隙基准电压源仅使用晶体管和电阻器，因此低噪声和 良好的长期稳定性结果。

LM185 的精心设计使该器件能够承受容性负载，使其能够承受 几乎可以在任何参考应用中使用。宽动态工作范围使其使用 具有广泛变化的电源和出色的调节。

LM185 的功耗极低，可用于微功率电路。这 基准电压源可用于制造便携式仪表、稳压器或通用模拟 电池寿命接近保质期的电路。此外，宽工作电流允许它 用更严格的公差部件替换较旧的参考。
*附件：lm185qml.pdf

特性

• 可在 1.24V 至 5.30V 范围内调节
• 工作电流为10μA至20mA
• 1Ω 动态阻抗
• 低温系数

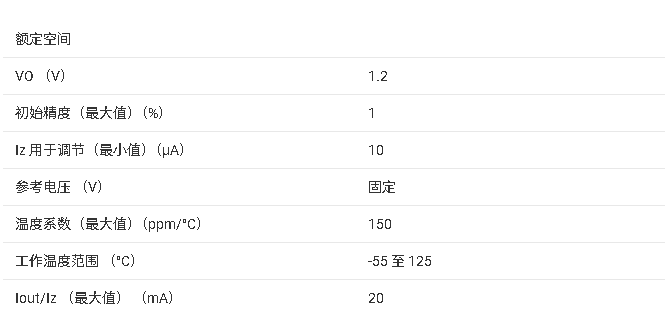

参数

方框图

?1. 产品概述?

• ?型号?：LM185QML（军品级）
• ?类型?：3端可调带隙基准电压源
• ?关键特性?：
  • 输出电压范围：1.24V至5.30V
  • 工作电流：10μA至20mA
  • 动态阻抗低至1Ω
  • 优异的温度稳定性
  • 片上微调实现高精度电压容差

?2. 技术参数?

• ?电气特性?：
  • ?参考电压?（典型值）：1.228V~1.252V（IR=100μA）
  • ?温度系数?：≤50ppm/°C（LM185BY型号）
  • ?最小工作电流?：9μA（LM185B）、45μA（LM185BY）
• ?绝对最大额定值?：
  • 反向电流：30mA
  • 工作温度：-55°C至125°C

?3. 封装与引脚?

• ?封装选项?：
  • ?10引脚CLGA?（NAC0010A）
  • ?金属壳封装?（PFM）
  • ?20引脚LCCC?（无引线芯片载体）
• ?引脚功能?：
  • ? V- ?（负极）、?ADJ?（调节端）、?**+VREF**?（输出端）

?4. 典型应用电路?

• ?基准电压源?：
  • 精密10V参考（需外部电阻分压）
  • 低噪声AC参考设计
• ?其他功能电路?：
  • 双向可调钳位电路（±1.8V至±6V）
  • 温度传感器（10mV/°C输出）
  • 电流检测器与报警器

?5. 设计优势?

• ?低功耗?：延长电池供电设备寿命。
• ?稳定性?：基于晶体管和电阻设计，长期稳定性优异。
• ?兼容性?：可替代传统基准电压源（如齐纳二极管）。
