?LM136A-2.5QML/LM136A-2.5QML-SP 技术文档摘要

LM136A-2.5QML集成电路是一款精密的2.5V并联稳压二极管。该单片IC基准电压源作为低温度系数的2.5V齐纳管工作，动态阻抗为0.2Ω。LM136A-2.5QML 上的第三个端子可以轻松调整基准电压和温度系数。

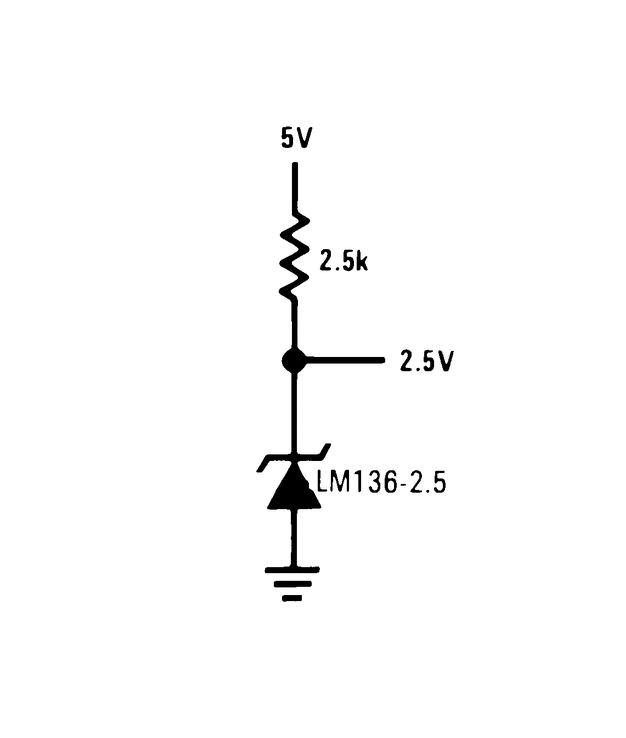

LM136A-2.5QML 可用作数字电压表、电源或运算放大器电路的精密 2.5V 低压基准电压源。2.5V 可以方便地从 5V 逻辑电源获得稳定的基准电压源。此外，由于 LM136A-2.5QML 用作并联稳压器，因此它可以用作正电压源或负电压基准电压源。
*附件：lm136a-2.5qml-sp.pdf

特性

• 提供辐射规格
  • 总电离剂量 100 krad（Si）
  • ELDRS 游离 100 克拉德（Si）
• 低温系数
• 400 μA 至 10 mA 的宽工作电流
• 指定温度稳定性
• 易于调整以实现最小温度漂移
• 快速开启
• 3 引线晶体管封装

参数

方框图

?1. 产品概述?
LM136A-2.5QML 是一款精密 2.5V 并联稳压二极管，采用单片集成电路设计，具有以下核心特性：

• ?辐射耐受性?：总电离剂量 100 krad(Si)，无 ELDRS（增强低剂量率敏感性）。
• ?低温漂?：可通过第三引脚调整基准电压和温度系数。
• ?宽工作电流范围?：400 μA 至 10 mA。
• ?动态阻抗低?：典型值 0.2Ω。
• ?封装?：3 引脚晶体管封装（TO-CAN，型号 NDV0003H）。

?2. 关键应用场景?

• 数字电压表、电源系统、运放电路的精密基准源。
• 正/负电压基准（因支持并联稳压模式）。
• 适用于 5V 逻辑电源的稳定参考电压生成。

?3. 电气特性?

• ? 基准电压（VZ） ?：
  • 默认值：2.46V–2.51V（VAdj 开路）。
  • 可调范围：通过调整引脚可扩展至 2.29V–2.69V。
• ?温度稳定性?：全温区（-55°C 至 +125°C）漂移 ±10mV。
• ? 动态阻抗（ZRD） ?：典型值 0.6Ω（VAdj=0.7V）。

?4. 典型电路设计?

• ?电压调整?：通过 10kΩ 电位器调整反向击穿电压（图 12）。
• ?低温漂优化?：串联硅二极管（如 1N914）并将电压调至 2.490V（图 13）。
• ?其他应用电路?：
  • 低成本开关稳压器（图 14，效率 80%）。
  • 精密线性稳压器（图 15）。
  • 5V 缓冲基准源（图 23）。

?5. 绝对最大额定值?

• 反向电流：15 mA。
• 工作温度：-55°C 至 +125°C（军规级）。
• 存储温度：-60°C 至 +150°C。

?6. 封装与订购信息?

• ?封装选项?：TO-CAN（NDV）、裸片（DIESALE）。
• ?军规/航天级型号?：
  • LM136A-2.5QML（军规 QML 认证）。
  • LM136A-2.5QML-SP（航天级，抗辐射）。

?7. 修订历史?

• 最新修订（2025 年 5 月）：更新封装信息，新增裸片订购选项。

?8. 注意事项?

• ESD 防护：引脚需短路或置于导电泡沫中存储。
• 热设计：最大功耗需根据结温（TJmax）和热阻（θJA）降额使用。
