?LM4040-N精密微功耗并联电压基准芯片技术文档总结

LM4040-N 精密基准电压源专为空间关键型应用而设计，采用小型 SC70 和 SOT-23 表面贴装封装。LM4040-N 的先进设计无需外部稳定电容器，同时在任何容性负载下都能保持稳定性，从而使 LM4040-N 易于使用。提供多种固定反向击穿电压，进一步减少了设计工作量：2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V。最小工作电流从 2.5V LM4040-N 的 60μA 增加到 10V LM4040-N 的 100μA。所有版本的最大工作电流均为 15mA。
*附件：lm4040-n.pdf

LM4040-N 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，以确保主器件在 25°C 时具有优于 ±0.1%（A 级）的精度。带隙参考温度漂移曲率校正和低动态阻抗可在较宽的工作温度和电流范围内提供稳定的反向击穿电压精度。

LM4041-N 还提供两种反向击穿电压版本：可调电压和 1.2V。

特性

• LM4040-N-Q1 符合汽车应用的 AEC Q-100 标准
  • 扩展 1 级：?40°C 至 +125°C，TA
  • 工业级 3：?40°C 至 +85°C，TA
• 小型封装：SOT-23、TO-92 和 SC70
• 无需输出电容器
• 耐受容性负载
• 固定反向击穿电压为2.048V、2.5V、3V、4.096V、5V、8.192V和10V
• 主要规格 （2.5V LM4040-N）
  • 输出电压容差（A 级，25°C）：±0.1%（最大值）
  • 低输出噪声（10Hz至10kHz）：35μVrms（典型值）
  • 宽工作电流范围：60μA 至 15mA
  • 工业温度范围：?40°C 至 +85°C
  • 扩展温度范围：?40°C至+125°C
  • 低温系数：100ppm/°C（最大）

参数

方框图

?1. 核心特性?

• ?高精度?：提供7种固定输出电压（2.048V、2.5V、3V、4.096V、5V、8.192V、10V），A级精度达±0.1%（25°C）。
• ?低功耗?：工作电流范围60μA至15mA，适合微功耗应用。
• ?温度稳定性?：工业级（-40°C至+85°C）和扩展级（-40°C至+125°C）选项，最大温度系数100ppm/°C。
• ?无需外部电容?：设计稳定，兼容容性负载。
• ?封装多样?：SOT-23、TO-92、SC70小型封装，适用于空间受限场景。

?2. 关键参数?

• ?电气特性?：
  • 输出噪声低至35μVrms（10Hz-10kHz）。
  • 动态阻抗典型值0.3Ω（1mA负载）。
  • 长期稳定性：1000小时漂移120ppm。
• ?绝对最大额定值?：
  • 反向电流20mA，功耗306mW（SOT-23封装）。
  • ESD防护：HBM ±2000V，CDM ±750V。

?3. 应用领域?

• ?工业?：现场变送器、数据采集、模拟输入模块。
• ?汽车电子?：AEC-Q100认证型号（LM4040-N-Q1）支持车载应用。
• ?高精度系统?：ADC/DAC参考源（如4.096V对应12位系统1mV/LSB）。

?4. 设计要点?

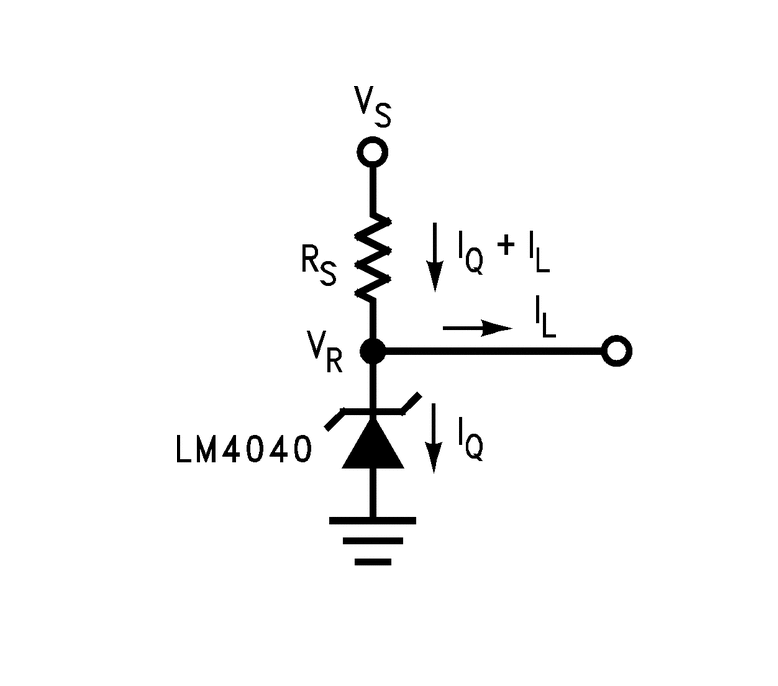

• ?典型电路?：需外接限流电阻（RS）
• ?布局建议?：RS靠近阴极，输入/输出电容非必需但可降噪。
