?LM4051-N精密微功耗并联电压参考器技术文档总结

LM4051-N 精密基准电压源专为空间关键型应用而设计，采用超小型 （3mm x 1.30mm） SOT-23 表面贴装封装。LM4051-N 的先进设计无需外部稳定电容器，同时在任何容性负载下保持稳定性，从而使 LM4051-N 易于使用。进一步减少设计工作量的是提供固定 （1.225V） 和可调的反向击穿电压。LM4051-1.2和LM4051-ADJ的最小工作电流为60μA。两个版本的最大工作电流均为 12mA。

LM4051-N 分为三个等级（A、B 和 C）。最佳等级器件 （A） 的初始精度为 0.1%，而 B 级器件的初始精度为 0.2%，C 级器件的初始精度为 0.5%，所有器件的温度系数均为 50 ppm/?C，设计用于 ?40°C 至 125°C。
*附件：lm4051-n.pdf

LM4051-N 在晶圆分选过程中利用熔断器和齐纳电击的参考电压微调，以确保主器件在 25°C 时具有优于 ± 0.1%（A 级）的精度。

特性

• 无需输出电容器
• 耐受容性负载
• 1.225V 的反向击穿电压选项，可调
• 主要规格：
  • 输出电压容差（A 级，25 ?C）± 0.1%（最大值）
  • 输出噪声（10Hz至10kHz）：20μVrms
  • 工作电流范围：60μA至12mA
  • 工业温度范围：?40 ?C 至 +85 ?C
  • 扩展温度范围：?40 ?C 至 +125 ?C
  • 温度系数：50ppm/?C（最大）

参数

方框图

?1. 产品概述?
LM4051-N是德州仪器（TI）推出的精密微功耗并联电压参考器，采用SOT-23超小型封装（3mm×1.3mm），专为空间受限应用设计。其核心特点包括：

• ?无需输出电容?：先进设计确保稳定性，兼容任何容性负载。
• ?电压选项?：提供固定1.225V（LM4051-1.2）和可调（LM4051-ADJ）两种版本。
• ?关键参数?：
  • 输出电压容差（A级，25°C）：±0.1%（最大值）
  • 噪声（10Hz至10kHz）：20μVrms
  • 工作电流范围：60μA至12mA
  • 温度系数：50ppm/°C（最大值）

?2. 主要特性?

• ?精度等级?：分A（±0.1%）、B（±0.2%）、C（±0.5%）三档，均支持-40°C至+125°C宽温范围。
• ?低功耗?：最小工作电流60μA，适合电池供电设备。
• ?稳定性?：通过晶圆分选时的熔丝和齐纳调整确保精度。

?3. 应用领域?

• 电池供电设备、数据采集系统、仪器仪表
• 工业控制（如能源管理、汽车电子）
• 医疗设备、通信基站、精密音频设备

?4. 功能描述?

• ? 固定电压版本（LM4051-1.2） ?：内部闭环设计，输出不可调。

?5. 关键参数与测试条件?

• ?电气特性?：
  • 反向击穿电压容差（A级）：±1.2mV（工业温度范围）
  • 动态阻抗：0.5Ω（典型值，1mA电流）
  • 长期稳定性：120ppm（1000小时老化测试）
• ?热性能?：SOT-23封装热阻θJA为214.7°C/W。

?6. 设计注意事项?

• ?布局建议?：旁路电容需靠近器件，电流走线需满足载流能力。
• ?热滞后效应?：温度循环可能导致输出电压偏移（典型值0.36mV/V）。
• ?EMI环境?：高干扰场景建议将NC引脚连接至阳极以降低噪声。

?7. 封装与订购信息?

• 封装：3引脚SOT-23（DBZ），标记代码区分电压选项与精度等级（如RHA为A级1.225V）。
• 工作温度范围：工业级（-40°C至+85°C）和扩展级（-40°C至+125°C）。

?8. 典型应用电路?

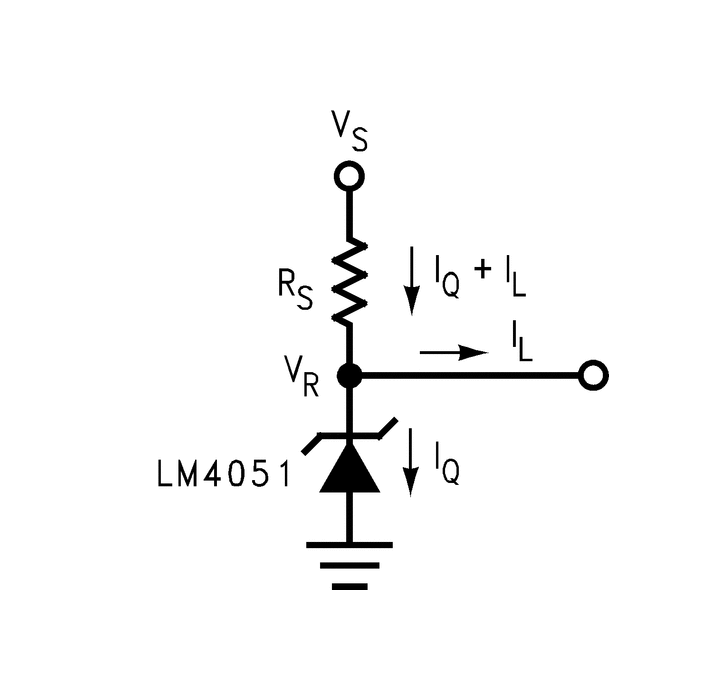

• ?并联稳压器?：通过外部电阻RSRS?设置工作电流（需满足IR(min)IR**( min ) ? <IR ? <12m**A）。
• ?双向钳位电路?：用于过压保护，钳位电压可调。

?9. 文档支持?

• 包含完整引脚配置、热阻参数、典型特性曲线及测试电路图。
• 修订记录显示2025年3月更新，新增高EMI环境下的引脚连接建议。

该文档为工程师提供了从选型到电路设计的全面指导，适用于高精度电压参考需求的场景。
