?LM4050-N/-Q1精密微功耗并联电压基准芯片技术文档总结

LM4050-N 精密基准电压源专为空间关键型应用而设计，采用超小型（3mm × 1.3mm）SOT-23 表面贴装封装。LM4050-N 设计无需外部稳定电容器，同时在任何容性负载下保持稳定性，从而使 LM4050-N 易于使用。提供几种固定的反向击穿电压：2.048V、2.5V、4.096V、5V、8.192V 和 10V，进一步减少了设计工作量。最小工作电流从 LM4050-N-2.0 的 60μA 增加到 LM4050-N-10.0 的 100μA。所有版本的最大工作电流均为 15mA。

LM4050-N 在晶圆分选过程中利用熔断器和齐纳电击反向击穿电压调整，以确保主零件在 25°C 时具有优于 ±0.1%（A 级）的精度。 带隙参考温度漂移曲率校正和低动态阻抗可验证在较宽的工作温度和电流范围内稳定的反向击穿电压精度。

LM4050-N 的所有等级和电压选项均提供工业温度范围（?40°C 和 85°C）和扩展温度范围（?40°C 和 125°C）。
*附件：lm4050-n-q1.pdf

特性

• 小封装：SOT-23
• 无需输出电容
• 耐受容性负载
• 固定反向击穿电压为 2.048V、2.5V、4.096V、5V、8.192V 和 10V
• 主要规格 （LM4050-N）
  • 输出电压容差（A 级，25°C）±0.1%（最大值）
  • 低输出噪声（10Hz至10kHz）41μVrms（典型值）
  • 宽工作电流范围 60μA 至 15mA
  • 工业温度范围 ?40°C 至 85°C
  • 扩展温度范围：?40°C至125°C
  • 低温系数 50ppm/°C（最大值）
  • LM4050-N-Q1 符合 AEC-Q100 1 级标准，采用汽车级流程制造

参数

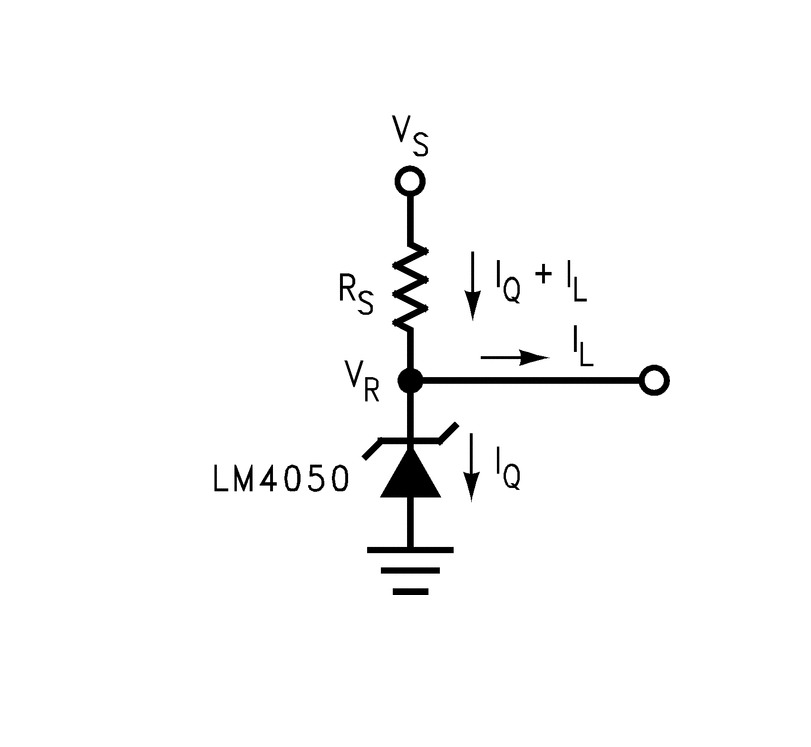

方框图

?1. 产品概述?
LM4050-N系列是德州仪器（TI）推出的精密微功耗并联电压基准芯片，提供2.048V、2.5V、4.096V、5V、8.192V和10V六种固定输出电压选项，采用SOT-23超小型封装（3mm×1.3mm）。关键特性包括：

• ?高精度?：A级初始精度达±0.1%（25°C）
• ?低噪声?：典型值41μVrms（10Hz-10kHz）
• ?宽工作电流?：60μA至15mA
• ?温度范围?：工业级（-40°C至85°C）和扩展级（-40°C至125°C）
• ?无需输出电容?：内置稳定性设计，兼容容性负载

?2. 核心特性?

• ?电压选项?：覆盖2V至10V范围，支持12位ADC/DAC应用（如4.096V对应1mV/LSB）
• ?温度系数?：低至50ppm/°C（最大值）
• ?长期稳定性?：1000小时漂移仅120ppm
• ?汽车级认证?：LM4050-N-Q1符合AEC-Q100 Grade 1标准

?3. 典型应用?

• ?电源设计?：电池供电设备、能源计量
• ?信号链?：数据采集系统、测试仪器
• ?保护电路?：放大器输入/输出钳位（如±11.5V限幅）
• ?电流源?：精密±1mA电流源设计

?4. 设计要点?

• ?布局建议?：串联电阻（RS）需靠近阴极，输入/输出电容尽量贴近器件
• ?热管理?：最大功耗280mW（25°C），需根据环境温度降额使用
• ?ESD防护?：HBM 2000V，CDM 500V
