?TL4050-Q1精密微功耗并联电压参考芯片技术文档总结

TL4050-Q1系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。该双端固定输出器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还具有低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4050-Q1 提供三种初始容差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为应用选择最佳性价比时具有很大的灵活性。TL4050-Q1 采用节省空间的 SOT-23-3 和 SC-70 封装，要求最小电流为 45μA（典型值），也专为便携式应用而设计。

TL4050x-Q1 特性适用于在 –40°C 至 125°C 的环境温度范围内工作。
*附件：tl4050b25-q1.pdf

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 +125°C
• 固定输出电压为 2.048V、2.5V、4.096V、5V
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声：41μVRMS（典型值）
• 宽工作电流范围：60μA（典型值）至 15mA
• 在所有容性负载下都很稳定;无需输出电容器
• 提供扩展温度范围：–40°C 至 125°C

参数

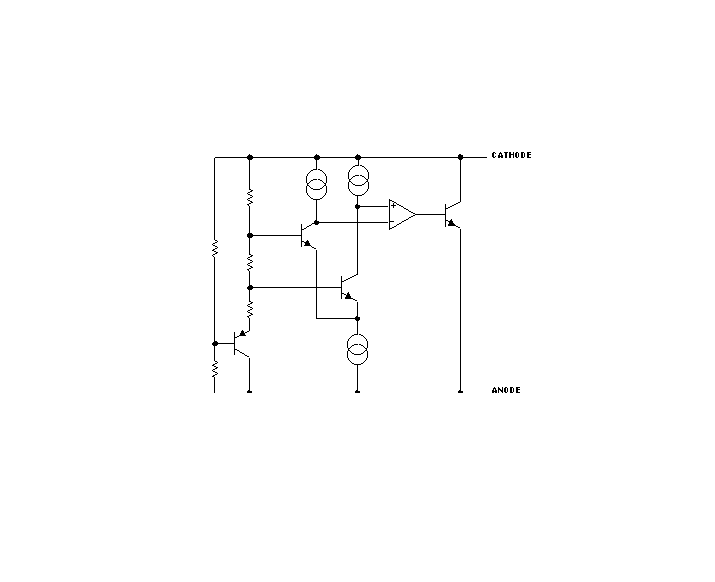

方框图

?1. 产品概述?
TL4050-Q1是德州仪器（TI）推出的AEC-Q100车规级精密并联电压参考芯片系列，具有低功耗、高精度特性，适用于严苛环境下的汽车电子及工业应用。主要特点包括：

• ?车规认证?：符合AEC-Q100 Grade 1标准（-40°C至125°C）
• ?输出电压选项?：2.048V、2.5V、4.096V、5V固定输出
• ?精度等级?：分A/B/C三档，初始容差0.1%~0.5%（最大值）
• ?低温漂?：全温区温度系数低至50ppm/°C（最大值）
• ?低噪声?：典型值41μVRMS（2.5V型号）

?2. 关键参数?

• ?工作电流范围?：60μA（典型）至15mA
• ?动态阻抗?：0.3Ω（典型，2.5V型号）
• ?长期稳定性?：1000小时老化漂移120ppm（典型）
• ?封装形式?：SOT-23-3和SC-70小型封装

?3. 应用领域?

• 数据采集系统（如12位ADC/DAC参考源）
• 汽车电子（车载电源监控、传感器）
• 工业控制（过程仪表、测试设备）
• 便携设备（电池供电设备）

?4. 设计要点?

• ?无需输出电容?：全容性负载稳定
• ?电磁干扰防护?：SOT-23封装引脚需悬空或连接阳极以抗干扰

? 5. 版本更新（2025年5月修订） ?

• 新增AEC-Q100认证详情
• 优化高EMI环境下的引脚连接说明
• 补充ESD防护等级（HBM 2kV/CDM 500V）

?6. 订购信息?
提供多型号选择，如TL4050B25-Q1（2.5V B级）、TL4050A50-Q1（5V A级）等，支持卷带包装（3000片/卷）。
