TL4050C20-Q1 2V、0.5%、50ppm/°C汽车精密微功率分流基准电压源技术文档总结

TL4050-Q1 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。双端固定输出器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4050-Q1 提供三种初始公差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为应用选择最佳性价比时具有很大的灵活性。TL4050-Q1 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也专为便携式应用而设计。

TL4050x-Q1 特性适用于在 –40°C 至 125°C 的环境温度范围内工作。
*附件：tl4050c20-q1.pdf

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 +125°C
• 固定输出电压为 2.048V、2.5V、4.096V、5V
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声：41μVRMS（典型值）
• 宽工作电流范围：60μA（典型值）至 15mA
• 在所有容性负载下都很稳定;无需输出电容器
• 提供扩展温度范围：–40°C 至 125°C

参数

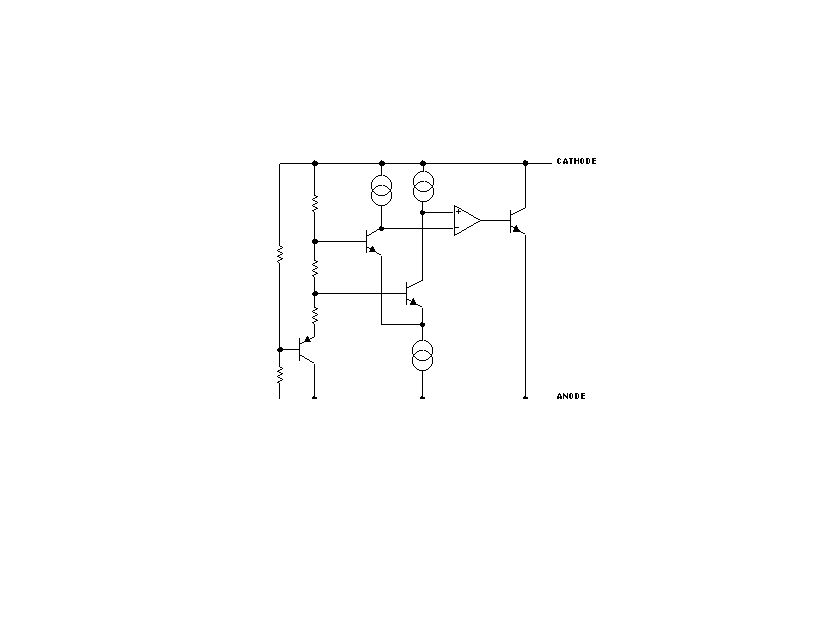

方框图

?1. 产品概述?
TL4050-Q1是德州仪器（TI）推出的AEC-Q100车规级精密并联电压参考芯片系列，具有低功耗、高精度和宽温工作特性，适用于汽车电子及工业领域。关键特性包括：

• ?固定输出电压?：2.048V、2.5V、4.096V、5V可选
• ?精度等级?：A级（0.1%）、B级（0.2%）、C级（0.5%）
• ?温度系数?：低至50ppm/°C
• ?工作电流范围?：60μA（典型）至15mA
• ?工作温度?：-40°C至125°C（车规级Grade 1）

?2. 核心参数?

• ?电气特性?：
  • 低动态阻抗（0.3Ω典型值）
  • 低噪声（34μVRMS@10Hz-10kHz）
  • 长期稳定性（120ppm/1000小时）
• ?封装选项?：SOT-23-3和SC-70（节省空间设计）

?3. 典型应用?

• 数据采集系统（如12位ADC/DAC参考源）
• 汽车电子（ECU、传感器供电）
• 便携设备电源管理
• 工业仪器与测试设备

?4. 设计注意事项?

• ?无需输出电容?：稳定支持所有容性负载
• ?引脚配置?：SOT-23-3封装需注意引脚3在高EMI环境需连接至阳极
• ?电流计算?：外部限流电阻需满足最小阴极电流（IZ,min）和最大电流（15mA）限制

?5. 文档结构?

• 包含特性、引脚定义、电气规格、典型曲线、应用电路及封装信息
• 最新修订版（May 2025）更新AEC-Q100认证和EMI设计建议

?6. 订购信息?
提供多种型号（如TL4050A50QDBZRQ1、TL4050B25QDCKRQ1等），区分精度等级、输出电压及封装形式，支持卷带包装（3000颗/卷）。

该文档为工程师提供完整的参数、设计指南及可靠性数据，适用于高精度电源参考场景。
