TL4050C 固定电压，0.5%，50 ppm/°C 精密微功率分流基准电压源技术手册

TL4050 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。该双端固定输出器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还具有低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4050提供三种初始容差，范围从A级的0.1%（最大值）到C级的0.5%（最大值）。因此，设计人员在为任何应用选择最佳性价比时提供了极大的灵活性。TL4050采用节省空间的SOT-23-3和SC-70封装，最小电流要求为45μA（典型值），也是便携式应用的绝佳选择。

TL4050xI 的工作环境温度范围为 –40°C 至 85°C。TL4050xQ 的工作环境温度范围为 –40°C 至 125°C。
*附件：tl4050c.pdf

特性

• 固定输出电压为 2.5V、4.096V、5V 和 10V
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声：41μVRMS（典型值）
• 宽工作电流范围：60μA（典型值）至 15mA
• 在所有容性负载下都很稳定;无需输出电容器
• 提供扩展温度范围：–40°C 至 125°C

参数

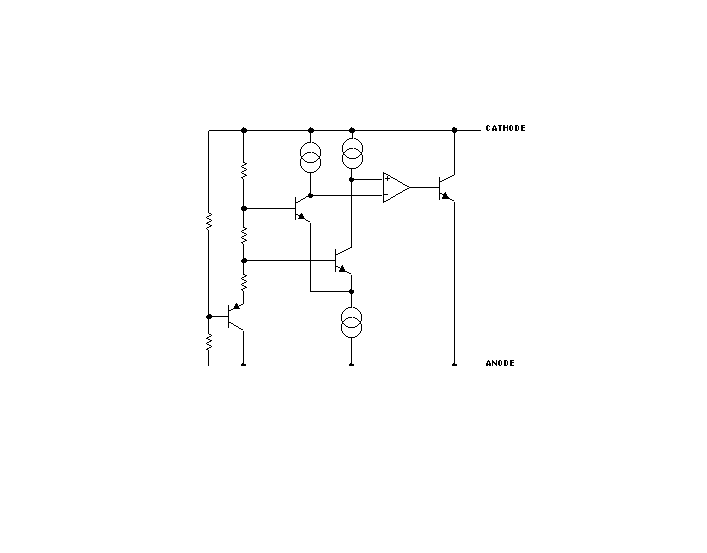

方框图

?1. 产品概述?
TL4050是德州仪器（TI）推出的精密微功耗并联电压基准系列，提供固定输出电压（2.5V、4.096V、5V、10V），具有高精度、低温漂和低噪声特性。适用于数据采集系统、电源管理、仪器仪表及便携式设备等场景。

?2. 关键特性?

• ?精度等级?：
  • A级：最大0.1%初始精度，50ppm/°C温漂
  • B级：最大0.2%初始精度，50ppm/°C温漂
  • C级：最大0.5%初始精度，50ppm/°C温漂
• ?低噪声?：典型值41μVRMS（2.5V型号）至150μVRMS（10V型号）
• ?宽工作电流范围?：60μA（典型）至15mA
• ?温度范围?：
  • 工业级（I）：-40°C至85°C
  • 扩展级（Q）：-40°C至125°C

?3. 封装与引脚?

• ?封装选项?：SOT-23-3、SC-70
• ?引脚功能?：
  • 阴极（CATHODE）、阳极（ANODE）
  • SOT-23封装需注意引脚3需悬空或连接至引脚2以避免寄生效应。

?4. 应用设计要点?

• ?稳定性?：无需外部电容，兼容容性负载。
• ?ADC/DAC参考?：TL4050x-41（4.096V）适合12位数据采集系统（如ADS7842）。
• ?分流稳压电路?：需计算外部电阻（RS）以确保阴极电流（IZ）在60μA至15mA范围内。

?5. 电气参数?

• ?反向击穿电压?：各型号输出电压误差及温漂详见规格表（如TL4050A25I在25°C时误差±2.5mV）。
• ?动态阻抗?：典型0.3Ω（1mA电流下）。

?6. 文档支持?

• 包含完整规格表、典型特性曲线、应用电路示例及封装机械信息。
• 提供订购型号列表（如TL4050A25IDBZR为SOT-23封装A级2.5V型号）。

?7. 修订与认证?

• 最新修订版（SLOS486B，2025年3月）更新了ESD评级、引脚配置及电气参数。
• 符合JEDEC标准，通过工业及汽车电子可靠性测试。

?8. 典型应用场景?

• 电源监控
• 精密音频设备
• 电池供电设备
• 汽车电子系统

该文档为设计人员提供了从选型到电路实现的全面指导，强调成本与性能的灵活平衡。
