TL4051C12 1.225V、0.5% 50ppm/°C 精密微功率分流基准电压源技术手册

科技绿洲 ? 2025-08-13 14:42 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

TL4051 系列分流基准电压源是多功能、易于使用的基准电压源,专为各种应用而设计。该器件提供固定的1.225V输出或可调输出,其电压由外部电阻分压器确定。该器件无需外部电容器即可运行,并且在所有容性负载下都很稳定。此外,该基准电压源还提供低动态阻抗、低噪声和低温度系数,以在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4051 提供三种初始容差,范围从 A 级的 0.1%(最大值)到 C 级的 0.5%(最大值)。因此,设计人员在为任何应用选择最佳性价比时提供了极大的灵活性。TL4051 采用节省空间的 SOT-23-3 和 SC-70 封装,最小电流要求为 45μA(典型值),也是便携式应用的绝佳选择。

TL4051xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 TL4051xQ 的特性是在 –40°C 至 125°C 的环境温度范围内工作。
*附件:tl4051c12.pdf

特性

  • 1.225V 固定和可调(1.225V 至 10V)输出
  • 严格的输出公差和低温度系数
    • 最高 0.1%,50ppm/°C – A 级
    • 最高 0.2%,50ppm/°C – B 级
    • 最高 0.5%,50ppm/°C – C 等级
  • 低输出噪声...20μVRMS(典型值)
  • 宽工作电流范围...60μA(典型值)至 12mA
  • 在所有容性负载下都很稳定;无需输出电容
  • 适用于
    • 工业温度:–40°C 至 85°C
    • 扩展温度:–40°C 至 125°C

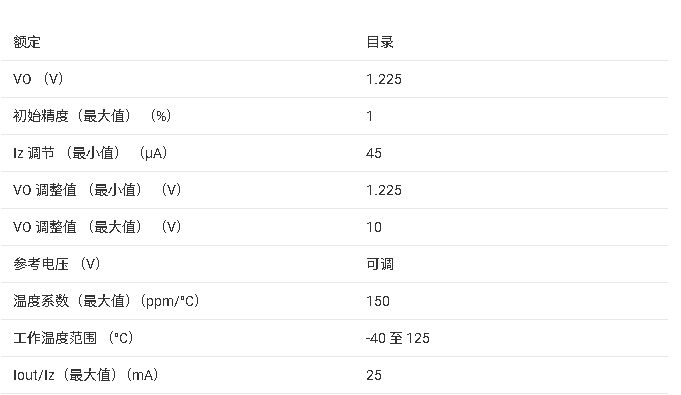

参数

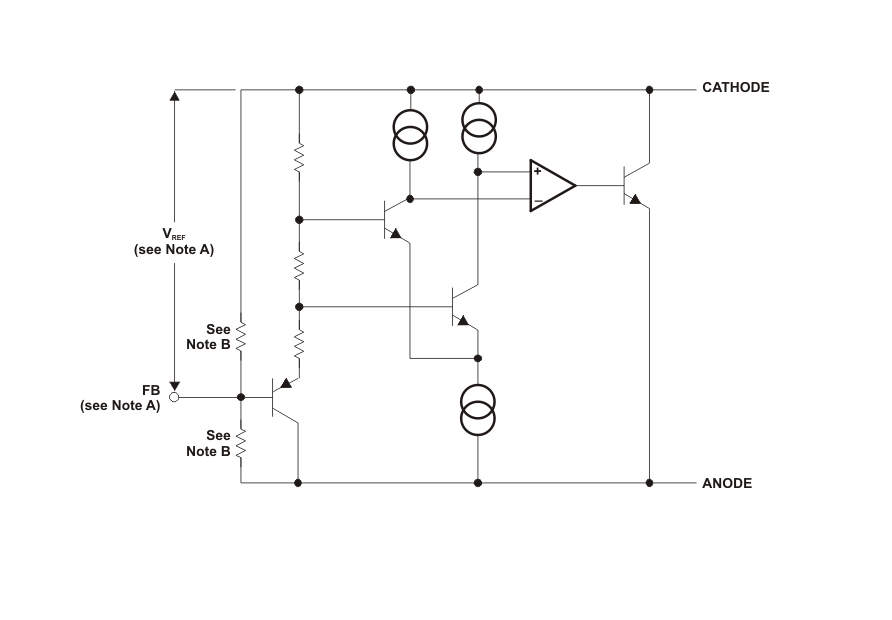

方框图

?1. 产品概述?
TL4051是德州仪器(TI)推出的精密并联电压基准芯片系列,提供1.225V固定输出或1.225V至10V可调输出选项。其核心特性包括:

  • ?高精度?:A/B/C三档初始精度(0.1%/0.2%/0.5% Max)及低温漂(50ppm/°C Max)。
  • ?低噪声?:典型噪声20μVRMS,适合精密模拟电路。
  • ?宽工作范围?:支持60μA(典型)至12mA阴极电流,-40°C至125°C工业温度范围。
  • ?无电容稳定?:无需外部电容即可稳定工作,兼容所有容性负载。

?2. 关键参数?

  • ?电气特性?:
    • 固定输出(TL4051x12):1.225V基准电压,全温范围偏差±7.4mV(A级)。
    • 可调输出(TL4051x):通过外部电阻分压器设定,需满足VZ≥2.5V以优化性能。
    • 动态阻抗:0.5Ω(典型值@1mA)。
  • ?可靠性?:
    • ESD防护:HBM 2kV,CDM 500V。
    • 长期稳定性:1000小时老化后漂移120ppm(典型值)。

?3. 应用场景?

?4. 封装与选型?

  • ?封装?:SOT-23-3(DBZ)、SC-70(DCK),均符合JEDEC标准。
  • ?型号命名规则?:
    • 后缀"I":工业级(-40°C至85°C)
    • 后缀"Q":扩展级(-40°C至125°C)
    • 示例:TL4051A12IDBZR(A级精度,1.225V固定输出,SOT-23封装)

?5. 设计注意事项?

  • ?布局建议?:高EMI环境中需将SOT-23的Pin3连接至阳极。
  • ?电阻计算?:可调版本需按公式VZ = VREF(1 + R2/R1)配置分压电阻。
  • ?电流限制?:外部电阻RS需确保阴极电流IZ始终在45μA(最小)至12mA(最大)之间。
