TL4051B12 1.225V、0.2% 50ppm/°C精密微功率分流基准电压源数据手册

TL4051 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。该器件提供固定的1.225V输出或可调输出，其电压由外部电阻分压器确定。该器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4051 提供三种初始容差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为任何应用选择最佳性价比时提供了极大的灵活性。TL4051 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也是便携式应用的绝佳选择。
*附件：tl4051b12.pdf

TL4051xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 TL4051xQ 的特性是在 –40°C 至 125°C 的环境温度范围内工作。

特性

• 1.225V 固定和可调（1.225V 至 10V）输出
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声...20μVRMS（典型值）
• 宽工作电流范围...60μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

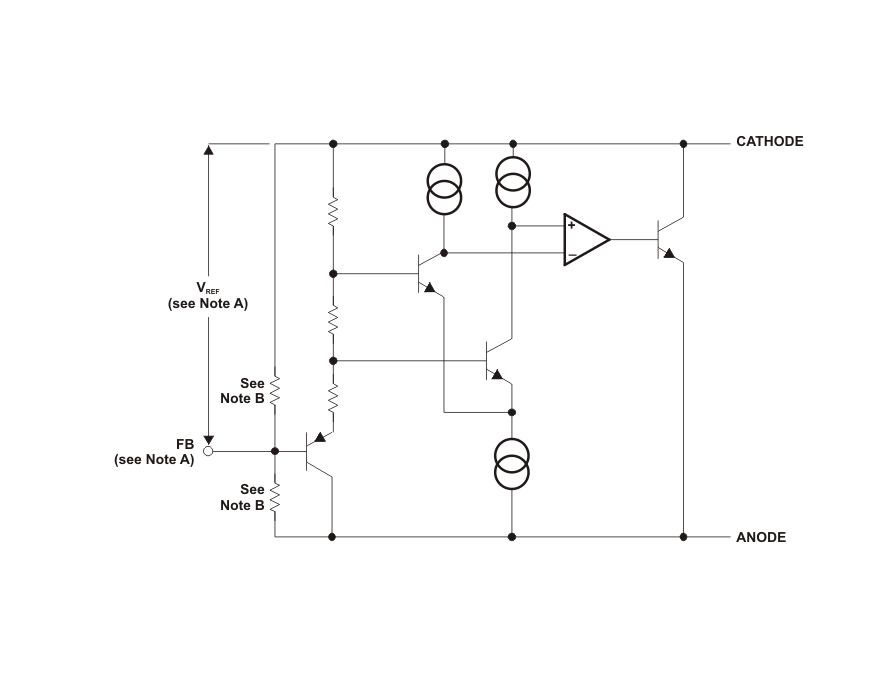

方框图

?1. 核心特性?

• ?输出电压?：提供1.225V固定输出及1.225V至10V可调输出选项。
• ?精度与温漂?：
  • A级：最大0.1%初始精度，50ppm/°C温漂
  • B级：最大0.2%初始精度，50ppm/°C温漂
  • C级：最大0.5%初始精度，50ppm/°C温漂
• ?低噪声?：典型值20μVRMS宽频噪声（10Hz-10kHz）。
• ?工作电流范围?：60μA（典型）至12mA，最低工作电流45μA（便携应用优化）。
• ?稳定性?：无需外部电容，兼容所有容性负载。

?2. 应用领域?

• 数据采集系统、电源监控
• 测试仪器、过程控制
• 汽车电子、电池供电设备
• 精密音频、能源计量

?3. 关键参数?

• ?温度范围?：
  • 工业级（I）：-40°C至85°C
  • 扩展级（Q）：-40°C至125°C
• ?动态阻抗?：0.5Ω（典型，1mA电流下）。
• ?长期稳定性?：1000小时老化后漂移120ppm（典型）。

?4. 封装与选型?

• ?封装类型?：SOT-23-3、SC-70（超小尺寸）。
• ?型号命名规则?：
  • 后缀"A/B/C"对应精度等级
  • 后缀"I/Q"对应温度范围
  • 示例：TL4051A12Q（A级精度，1.225V固定，扩展温度）。

?5. 设计注意事项?

• ?可调版本?：输出电压由外部电阻分压器设定（公式：VZ = VREF(1 + R2/R1)）。
• ?EMI防护?：SOT-23封装引脚3需悬空或连接阳极以减少高频干扰。
• ?限流电阻计算?：需确保阴极电流IZ始终在60μA-12mA范围内。
