TL4051C 可调、0.5% 50 ppm/°C 精密微功率分流基准电压源技术手册-电子发烧友网

TL4051 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。该器件提供固定的1.225V输出或可调输出，其电压由外部电阻分压器确定。该器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。
*附件：tl4051c.pdf

TL4051 提供三种初始容差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为任何应用选择最佳性价比时提供了极大的灵活性。TL4051 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也是便携式应用的绝佳选择。

TL4051xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 TL4051xQ 的特性是在 –40°C 至 125°C 的环境温度范围内工作。

特性

1.225V 固定和可调（1.225V 至 10V）输出
严格的输出公差和低温度系数
- 最高 0.1%，50ppm/°C – A 级
- 最高 0.2%，50ppm/°C – B 级
- 最高 0.5%，50ppm/°C – C 等级
低输出噪声...20μVRMS（典型值）
宽工作电流范围...60μA（典型值）至 12mA
在所有容性负载下都很稳定;无需输出电容器
适用于
- 工业温度：–40°C 至 85°C
- 扩展温度：–40°C 至 125°C

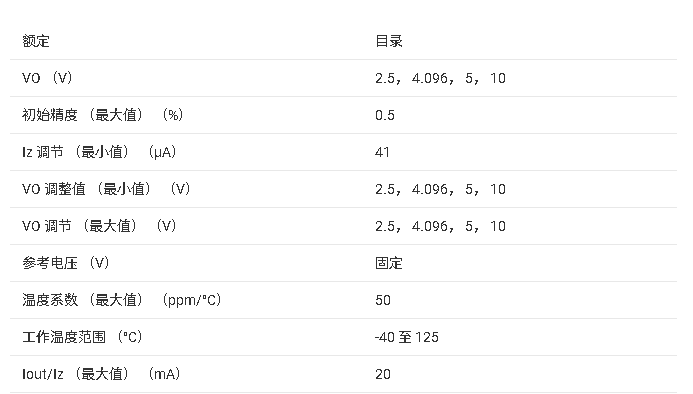

参数

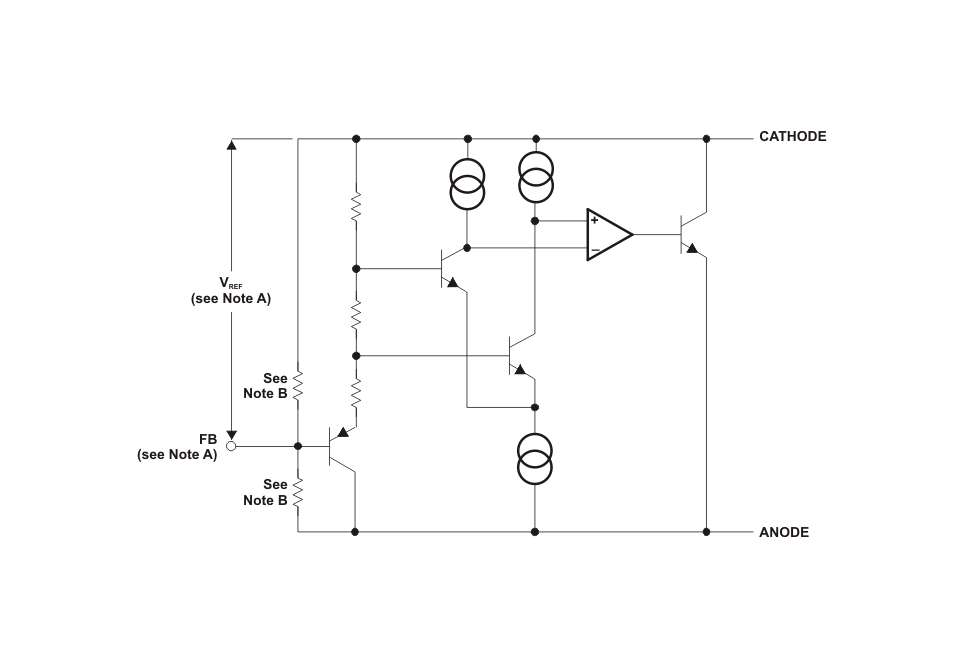

方框图

?1. 产品概述?
TL4051是德州仪器（TI）推出的精密并联电压基准芯片系列，提供1.225V固定输出或1.225V至10V可调输出。其核心特点包括：

?高精度?：提供A（0.1%）、B（0.2%）、C（0.5%）三档初始容差，温度系数低至50ppm/°C。
?低噪声?：典型噪声20μVRMS，适合精密应用。
?宽工作范围?：工作电流60μA（典型）至12mA，支持-40°C至125°C工业及扩展温度范围。
?无需外部电容?：稳定支持所有容性负载。

?2. 关键特性?

?电气参数?：
- 固定输出（1.225V）：全温范围内最大偏差±7.4mV（A级）。
- 可调输出（VREF=1.212V）：通过外部分压电阻设定输出电压，需注意输出电压低于2.5V时ΔVREF/ΔVKA参数可能劣化。
- 动态阻抗低至0.3Ω（典型值）。
?封装选项?：SOT-23-3和SC-70小型封装，适合便携式设备。

?3. 应用场景?
