TL4051B 可调、0.2% 50 ppm/°C 精密微功率分流基准电压源技术手册

TL4051 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。该器件提供固定的1.225V输出或可调输出，其电压由外部电阻分压器确定。该器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。
*附件：tl4051b.pdf

TL4051 提供三种初始容差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为任何应用选择最佳性价比时提供了极大的灵活性。TL4051 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也是便携式应用的绝佳选择。

TL4051xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 TL4051xQ 的特性是在 –40°C 至 125°C 的环境温度范围内工作。

特性

• 1.225V 固定和可调（1.225V 至 10V）输出
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声...20μVRMS（典型值）
• 宽工作电流范围...60μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

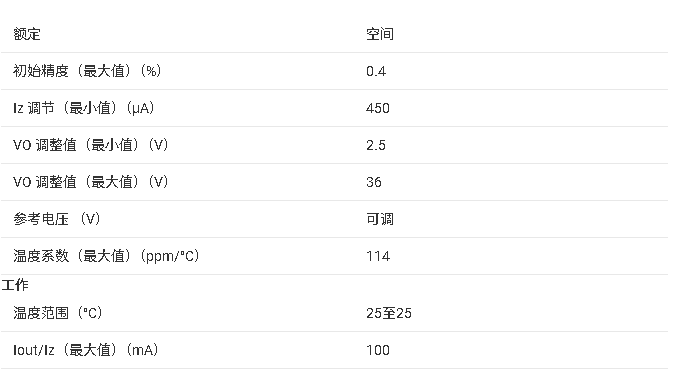

参数

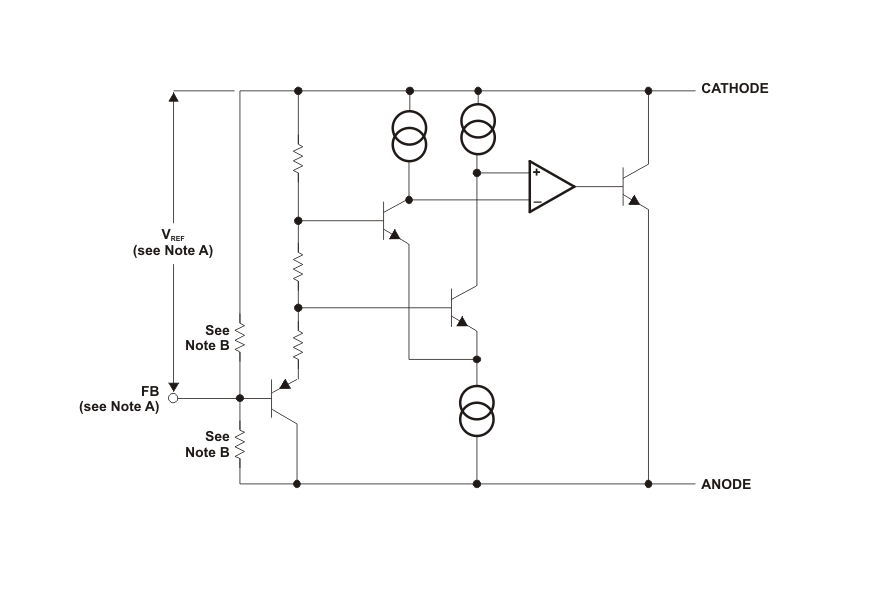

方框图

?1. 核心特性?

• ?输出类型?：提供1.225V固定输出及1.225V至10V可调输出选项
• ?精度等级?：
  • A级：最大0.1%容差，50ppm/°C温漂
  • B级：最大0.2%容差，50ppm/°C温漂
  • C级：最大0.5%容差，50ppm/°C温漂
• ?低噪声设计?：典型值20μVRMS宽频噪声
• ?工作电流范围?：60μA（典型）至12mA
• ?温度范围?：
  • 工业级：-40°C至85°C
  • 扩展级：-40°C至125°C

?2. 关键参数?

• ?动态阻抗?：0.5Ω（典型值@1mA）
• ?长期稳定性?：120ppm（1000小时测试）
• ?热迟滞?：0.36mV/V（-40°C至125°C循环）
• ?封装选项?：SOT-23-3和SC-70超小型封装

?3. 应用领域?

• 数据采集系统
• 电源管理与监控
• 工业过程控制
• 汽车电子
• 便携式电池供电设备

?4. 设计优势?

• 无需外部补偿电容
• 全容性负载稳定
• 可调版本通过外部电阻分压器设定电压
• 采用空间优化的SOT-23和SC-70封装

?5. 版本差异?

• 固定输出型号（TL4051x12）与可调输出型号
• 工业温度（I后缀）与扩展温度（Q后缀）版本
• 不同精度等级对应不同初始容差

?6. 文档结构?
包含完整的电气特性表、典型性能曲线、封装信息、订购型号指南及可靠性测试数据，涵盖引脚配置、绝对最大额定值、ESD防护等设计必需信息。
