LM4041B 可调、精密微功率分流基准电压源技术手册

LM4041 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。这些器件不需要外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准还提供低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。LM4041 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，提供四种输出电压容差，范围从 A 级的 0.1%（最大值）到 D 级的 1%（最大值）。因此，设计人员在为应用选择最佳性价比时提供了极大的灵活性。LM4041 提供固定（标称 1.225V）或可调版本（需要外部电阻分压器将输出设置为 1.225V 至 10V 之间的值）。

LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，最小电流为 45μA（典型值），也专为便携式应用而设计。TO-92 封装也可用于通孔封装需求。LM4041xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 LM4041xQ 的表征是在 –40°C 至 125°C 的环境温度范围内工作。
*附件：lm4041b.pdf

特性

• 1.225V 固定和可调输出（1.225V 至 10V）
• 严格的输出公差和低温度系数
  • 最高 0.1%，100ppm/°C – A 级
  • 最高 0.2%，100ppm/°C – B 级
  • 最高 0.5%，100ppm/°C – C 等级
  • 最高 1.0%，150ppm/°C – D 级
• 低输出噪声 . . .20μVRMS（典型值）
• 宽工作电流范围。 。 。45μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

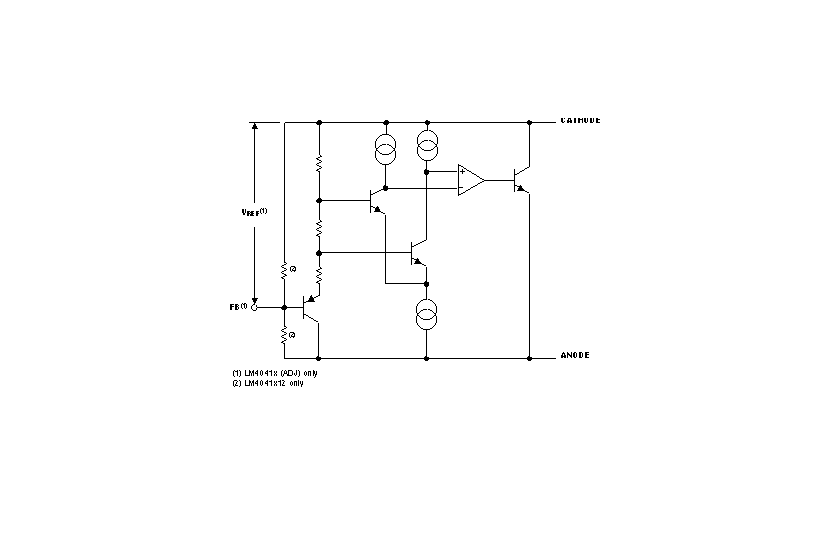

方框图

?1. 产品概述?
LM4041是德州仪器（TI）推出的精密微功耗并联电压参考芯片系列，提供固定（1.225V）和可调（1.225V至10V）输出版本。其核心特点包括：

• ?高精度?：输出公差低至±0.1%（A级），温度系数最低100ppm/°C。
• ?低噪声?：典型宽频噪声仅20μVRMS。
• ?宽工作范围?：工作电流45μA（典型值）至12mA，支持-40°C至125°C环境温度。
• ?无需外部电容?：稳定支持所有容性负载。

?2. 关键特性?

• ?电压选项?：固定输出（1.225V）或通过外部电阻分压器调整输出（1.225V–10V）。
• ?等级分类?：A/B/C/D级对应不同精度（0.1%至1%）和温度系数（100ppm/°C至150ppm/°C）。
• ?封装形式?：SC-70、SOT-23-3、TO-92，适用于空间受限或通孔应用。

?3. 典型应用?

• 数据采集系统
• 电源管理与监控
• 精密仪器与测试设备
• 汽车电子与电池供电设备

?4. 技术参数?

• ?动态阻抗?：低至0.7Ω（典型值）。
• ?长期稳定性?：1000小时漂移仅120ppm（典型值）。
• ?ESD防护?：HBM 2kV，CDM 500V。

?5. 设计注意事项?

• ?可调版本?：输出电压需通过电阻分压设置，低于2.5V时需注意ΔVREF/ΔVKA参数变化。
• ?引脚配置?：SOT-23封装的引脚3需悬空或连接引脚2以避免寄生二极管影响。
• ?散热设计?：最大功耗需根据θJA和温度限制计算（如SOT-23封装θJA=206°C/W）。

?6. 文档支持?

• 提供完整引脚定义、电气特性表、典型性能曲线及测试电路图。
• 包含封装机械尺寸、订购型号后缀说明及环保合规信息。

该文档为工程师提供了从选型到电路设计的全面参考，适用于高精度电压基准需求的各类电子系统。
