LM4040系列 固定电压、45μA、精密微功率分流基准电压源技术手册

科技绿洲 ? 2025-08-14 11:12 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

LM4040 系列分流基准电压源是多功能、易于使用的基准电压源,可满足各种应用的需求。2引脚固定输出器件无需外部电容器即可运行,并且在所有容性负载下都很稳定。此外,该基准电压源还提供低动态阻抗、低噪声和低温度系数,以在较宽的工作电流和温度范围内保持稳定的输出电压。LM4040 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整,提供四种输出电压容差,范围从 A 级的 0.1%(最大值)到 D 级的 1%(最大值)。因此,设计人员在为其应用选择最佳性价比时提供了极大的灵活性。

LM4040 采用节省空间的 SC-70 和 SOT-23-3 封装封装,最小电流要求为 45μA(典型值),也专为便携式应用而设计。LM4040xI 的表征是在 –40°C 至 85°C 的环境温度范围内工作。 LM4040xQ 的表征是在 –40°C 至 125°C 的环境温度范围内工作。
*附件:lm4040.pdf

特性

  • 固定输出电压为 2.048V、2.5V、3V、4.096V、5V、8.192V 和 10V
  • 严格的输出公差和低温度系数
    • 最高 0.1%,100ppm/°C – A 级
    • 最高 0.2%,100ppm/°C – B 级
    • 最高 0.5%,100ppm/°C – C 等级
    • 最高 1.0%,150ppm/°C – D 级
  • 低输出噪声:35μVRMS(典型值)
  • 宽工作电流范围:典型值 45μA 至 15mA
  • 在所有容性负载下都很稳定;无需输出电容
  • 提供扩展温度范围:–40°C 至 125°C

参数

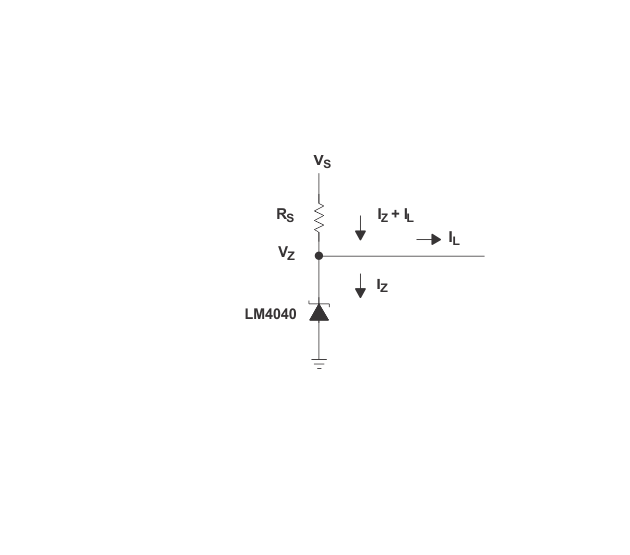

方框图

?1. 产品概述?
LM4040系列是德州仪器(TI)推出的精密微功耗并联电压基准芯片,提供固定输出电压(2.048V至10V),具有低噪声、低温漂和宽工作电流范围(45μA至15mA)特性。适用于数据采集、能源基础设施、汽车电子高精度应用场景。

?2. 关键特性?

  • ?输出电压选项?:2.048V、2.5V、3V、4.096V、5V、8.192V、10V
  • ?精度等级?:
    • A级:0.1%初始精度,100ppm/°C温漂
    • B级:0.2%初始精度,100ppm/°C温漂
    • C级:0.5%初始精度,100ppm/°C温漂
    • D级:1.0%初始精度,150ppm/°C温漂
  • ?低噪声?:典型值35μVRMS(10Hz-10kHz)
  • ?温度范围?:工业级(-40°C至85°C)和扩展级(-40°C至125°C)

?3. 封装与引脚?

  • ?封装类型?:
    • SOT-23(3引脚)
    • SC-70(5引脚)
    • TO-92(直插式)
  • ?引脚功能?:
    • 阴极(Cathode):电流/电压输入
    • 阳极(Anode):接地
    • 无连接引脚(NC)需悬空或接阳极

?4. 电气特性?

  • ?工作电流?:最小45μA(典型值),最大15mA
  • ?动态阻抗?:0.3Ω至1.5Ω(取决于型号和电流)
  • ?长期稳定性?:120ppm(1000小时测试)

?5. 应用设计指南?
**

  • ?布局建议?:
    • 缩短阴极和阳极走线
    • 可选0.1μF陶瓷旁路电容以降低噪声
    • 避免数字与模拟信号交叉走线

?6. 型号命名规则?
示例:LM4040?A?25?I?

  • ?A?:精度等级(A/B/C/D)
  • ?25?:输出电压(2.5V)
  • ?I?:温度范围(I=工业级,Q=扩展级)
