LM4041D 可调、精密的微功率分流基准电压源技术手册

LM4041 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。这些器件不需要外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还具有低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。LM4041 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，提供四种输出电压容差，范围从 A 级的 0.1%（最大值）到 D 级的 1%（最大值）。因此，设计人员在为应用选择最佳性价比时提供了极大的灵活性。LM4041 提供固定（标称 1.225V）或可调版本（需要外部电阻分压器将输出设置为 1.225V 至 10V 之间的值）。
*附件：lm4041d.pdf

LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，要求最小电流为 45μA（典型值），也专为便携式应用而设计。TO-92 封装也可用于通孔封装需求。LM4041xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。LM4041xQ 的特性是在 –40°C 至 125°C 的环境温度范围内工作。

特性

• 1.225V 固定和可调输出（1.225V 至 10V）
• 严格的输出公差和低温度系数
  • 最高 0.1%，100ppm/°C – A 级
  • 最高 0.2%，100ppm/°C – B 级
  • 最高 0.5%，100ppm/°C – C 等级
  • 最高 1.0%，150ppm/°C – D 级
• 低输出噪声 . . .20μVRMS（典型值）
• 宽工作电流范围 . . .45μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

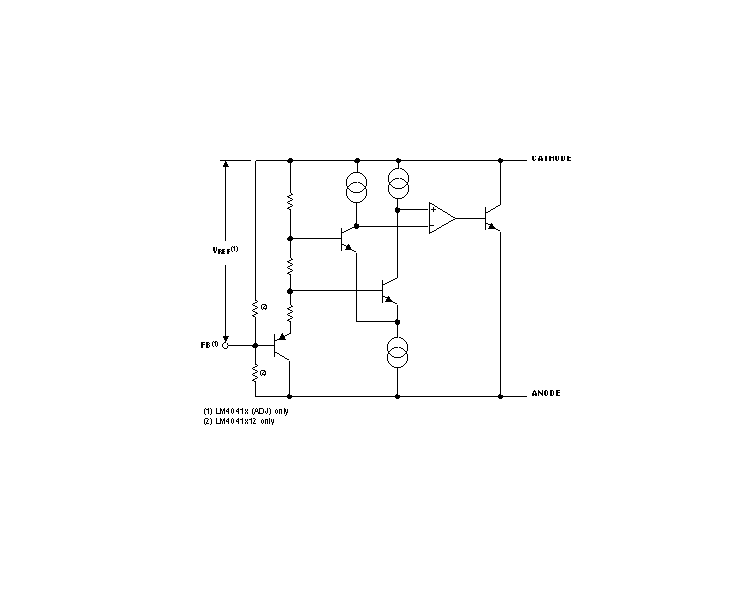

方框图

?1. 核心特性?

• ?电压输出?：提供1.225V固定输出及可调输出（1.225V至10V），通过外部电阻分压器设置可调版本。
• ?精度等级?：
  • A级：最大0.1%容差，100ppm/°C温度系数
  • B级：最大0.2%容差，100ppm/°C
  • C级：最大0.5%容差，100ppm/°C
  • D级：最大1.0%容差，150ppm/°C
• ?低噪声?：典型值20μVRMS，工作电流范围45μA（典型）至12mA。
• ?稳定性?：无需外部电容，支持所有容性负载。

?2. 应用领域?

• 数据采集系统、电源监控、测试设备
• 精密音频、汽车电子、电池供电设备

?3. 封装与温度范围?

• ?封装类型?：SC-70、SOT-23-3（表贴）、TO-92（直插）。
• ?温度范围?：
  • 工业级（I）：-40°C至85°C
  • 扩展级（Q）：-40°C至125°C

?4. 关键参数?

• ?动态阻抗?：低至0.7Ω（典型值）。
• ?长期稳定性?：1000小时漂移±120ppm（典型）。
• ?反馈电流?：可调版本需注意反馈引脚电流（典型60nA）。

?5. 设计注意事项?

• ?可调版本?：输出低于2.5V时需注意电压变化率（ΔVREF/ΔVKA）。
• ?电磁干扰?：高噪声环境中建议将NC引脚连接至阳极。

? 6. 版本更新（2025年3月） ?

• 优化引脚编号，新增电磁干扰设计建议，补充ESD评级（HBM 2kV，CDM 250V）。

?7. 典型电路?

• ?并联稳压电路?：通过外部电阻RS设置阴极电流（IZ），需满足最小45μA至最大12mA范围。
• ?可调输出电路?：VZ = VREF × (1 + R2/R1)，需确保反馈电流稳定。
