LM4041D12 1.2V 精密微功率分流基准电压源数据手册

LM4041 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。这些器件不需要外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准还提供低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。LM4041 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，提供四种输出电压容差，范围从 A 级的 0.1%（最大值）到 D 级的 1%（最大值）。因此，设计人员在为应用选择最佳性价比时提供了极大的灵活性。LM4041 提供固定（标称 1.225V）或可调版本（需要外部电阻分压器将输出设置为 1.225V 至 10V 之间的值）。

LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，最小电流为 45μA（典型值），也专为便携式应用而设计。TO-92 封装也可用于通孔封装需求。LM4041xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 LM4041xQ 的表征是在 –40°C 至 125°C 的环境温度范围内工作。
*附件：lm4041d12.pdf

特性

• 1.225V 固定和可调输出（1.225V 至 10V）
• 严格的输出公差和低温度系数
  • 最高 0.1%，100ppm/°C – A 级
  • 最高 0.2%，100ppm/°C – B 级
  • 最高 0.5%，100ppm/°C – C 等级
  • 最高 1.0%，150ppm/°C – D 级
• 低输出噪声 . . .20μVRMS（典型值）
• 宽工作电流范围。 。 。45μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

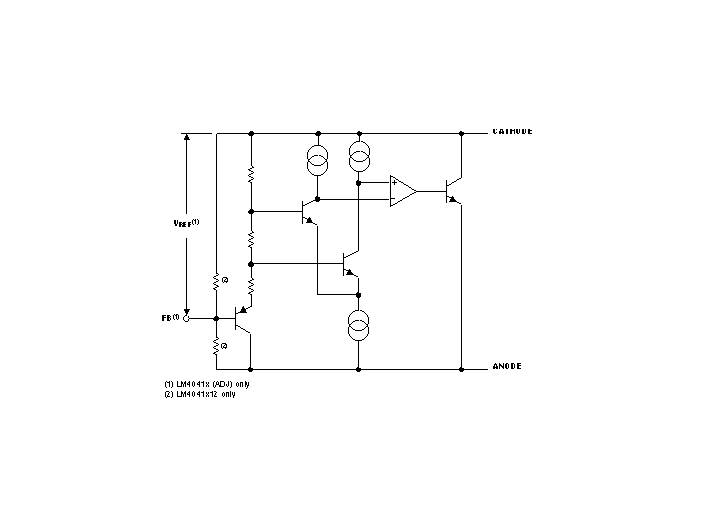

方框图

?1. 核心特性?

• ?电压输出?：提供1.225V固定输出及可调输出（1.225V至10V）。
• ?精度与温漂?：
  • A级：最大0.1%容差，100ppm/°C温漂
  • B级：最大0.2%容差，100ppm/°C温漂
  • C级：最大0.5%容差，100ppm/°C温漂
  • D级：最大1.0%容差，150ppm/°C温漂
• ?低噪声?：典型值20μVRMS宽频噪声。
• ?工作电流范围?：45μA（典型）至12mA。
• ?稳定性?：无需外接电容，支持所有容性负载。

?2. 应用领域?

• 数据采集系统、电源管理
• 仪器仪表、过程控制
• 汽车电子、便携式设备

?3. 关键参数?

• ?温度范围?：
  • 工业级（I）：-40°C至85°C
  • 扩展级（Q）：-40°C至125°C
• ?动态阻抗?：低至0.7Ω（典型值）。
• ?长期稳定性?：1000小时老化后漂移±120ppm（典型值）。

?4. 封装选项?

• ?SOT-23/SC-70?：适用于空间受限设计。
• ?TO-92?：通孔安装需求。

?5. 设计注意事项?

• ?可调版本?：需外接电阻分压器设置输出电压（公式：VZ = VREF × (1 + R2/R1)）。
• ?负载电流计算?：需确保最小阴极电流（IZ,min）满足规格要求。

?6. 文档支持?

• 包含完整引脚配置、电气特性表及典型应用电路图。
• 提供ESD防护建议和长期稳定性数据。
