LM4041C12 1.2V 精密微功率分流基准电压源技术手册

LM4041 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。这些器件不需要外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准还提供低动态阻抗、低噪声和低温度系数，可在较宽的工作电流和温度范围内保持稳定的输出电压。LM4041 在晶圆分选过程中使用熔断器和齐纳电击反向击穿电压调整，提供四种输出电压容差，范围从 A 级的 0.1%（最大值）到 D 级的 1%（最大值）。因此，设计人员在为应用选择最佳性价比时提供了极大的灵活性。LM4041 提供固定（标称 1.225V）或可调版本（需要外部电阻分压器将输出设置为 1.225V 至 10V 之间的值）。

LM4041 采用节省空间的 SC-70 和 SOT-23-3 封装，最小电流为 45μA（典型值），也专为便携式应用而设计。TO-92 封装也可用于通孔封装需求。LM4041xI 的特性是在 –40°C 至 85°C 的环境温度范围内工作。 LM4041xQ 的表征是在 –40°C 至 125°C 的环境温度范围内工作。
*附件：lm4041c12.pdf

特性

• 1.225V 固定和可调输出（1.225V 至 10V）
• 严格的输出公差和低温度系数
  • 最高 0.1%，100ppm/°C – A 级
  • 最高 0.2%，100ppm/°C – B 级
  • 最高 0.5%，100ppm/°C – C 等级
  • 最高 1.0%，150ppm/°C – D 级
• 低输出噪声 . . .20μVRMS（典型值）
• 宽工作电流范围。 。 。45μA（典型值）至 12mA
• 在所有容性负载下都很稳定;无需输出电容器
• 适用于
  • 工业温度：–40°C 至 85°C
  • 扩展温度：–40°C 至 125°C

参数

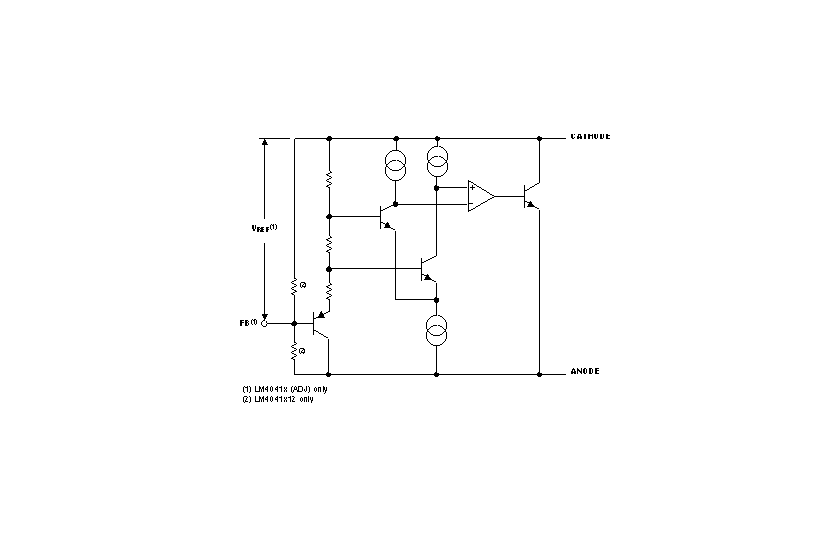

方框图

?1. 产品概述?
LM4041是德州仪器（TI）推出的精密并联电压参考芯片系列，具有以下核心特性：

• ?输出电压?：1.225V固定或可调（1.225V至10V），通过外部电阻分压器配置。
• ?精度等级?：提供A（0.1%）、B（0.2%）、C（0.5%）、D（1.0%）四种公差等级，温度系数低至100ppm/°C（A/B/C级）。
• ?低噪声?：典型值为20μVRMS，适用于高精度模拟电路。
• ?宽工作范围?：阴极电流45μA（典型）至12mA，支持便携式设备应用。

?2. 关键参数?

• ?工作温度?：工业级（-40°C至85°C）和扩展级（-40°C至125°C）选项。
• ?动态阻抗?：低至0.7Ω（典型值），确保电压稳定性。
• ?长期稳定性?：1000小时老化后漂移仅120ppm（典型值）。

?3. 封装与引脚?

• ?封装类型?：SOT-23-3、SC-70-5、TO-92（直插式）。
• ?引脚功能?：
  • ?固定版本?：阳极（接地）、阴极（输出）、NC（悬空或接阳极）。
  • ?可调版本?：增加FB引脚（反馈输入），用于设置输出电压。

?4. 典型应用?

• 数据采集系统
• 电源管理与监控
• 精密仪器仪表
• 汽车电子与电池供电设备

?5. 设计注意事项?

• ?输出电容?：无需外部电容即可稳定工作，但兼容所有容性负载。
• ?电磁干扰?：建议在高噪声环境中将NC引脚连接至阳极。
• ?可调版本?：输出电压低于2.5V时需注意ΔVREF/ΔVKA参数变化。

? 6. 版本更新（2025年3月） ?

• 优化TO-92封装引脚编号。
• 新增ESD防护规格（HBM 2kV，CDM 250V）。
• 强化可调版本在低输出电压下的性能说明。

?文档结构?
包含特性、电气参数、典型曲线、应用电路及封装信息，完整覆盖设计需求。
