LM4050-N 50 ppm/°C 精密微功率分流基准电压源技术手册

LM4050-N 精密基准电压源专为空间关键型应用而设计，采用超小型（3mm × 1.3mm）SOT-23 表面贴装封装。LM4050-N 设计无需外部稳定电容器，同时在任何容性负载下保持稳定性，从而使 LM4050-N 易于使用。提供几种固定的反向击穿电压：2.048V、2.5V、4.096V、5V、8.192V 和 10V，进一步减少了设计工作量。最小工作电流从 LM4050-N-2.0 的 60μA 增加到 LM4050-N-10.0 的 100μA。所有版本的最大工作电流均为 15mA。
*附件：lm4050-n.pdf

LM4050-N 在晶圆分选过程中利用熔断器和齐纳电击反向击穿电压调整，以确保主零件在 25°C 时具有优于 ±0.1%（A 级）的精度。 带隙参考温度漂移曲率校正和低动态阻抗可验证在较宽的工作温度和电流范围内稳定的反向击穿电压精度。

LM4050-N 的所有等级和电压选项均提供工业温度范围（?40°C 和 85°C）和扩展温度范围（?40°C 和 125°C）。

特性

• 小封装：SOT-23
• 无需输出电容
• 耐受容性负载
• 固定反向击穿电压为 2.048V、2.5V、4.096V、5V、8.192V 和 10V
• 主要规格 （LM4050-N）
  • 输出电压容差（A 级，25°C）±0.1%（最大值）
  • 低输出噪声（10Hz至10kHz）41μVrms（典型值）
  • 宽工作电流范围 60μA 至 15mA
  • 工业温度范围 ?40°C 至 85°C
  • 扩展温度范围：?40°C至125°C
  • 低温系数 50ppm/°C（最大值）
  • LM4050-N-Q1 符合 AEC-Q100 1 级标准，采用汽车级流程制造

参数

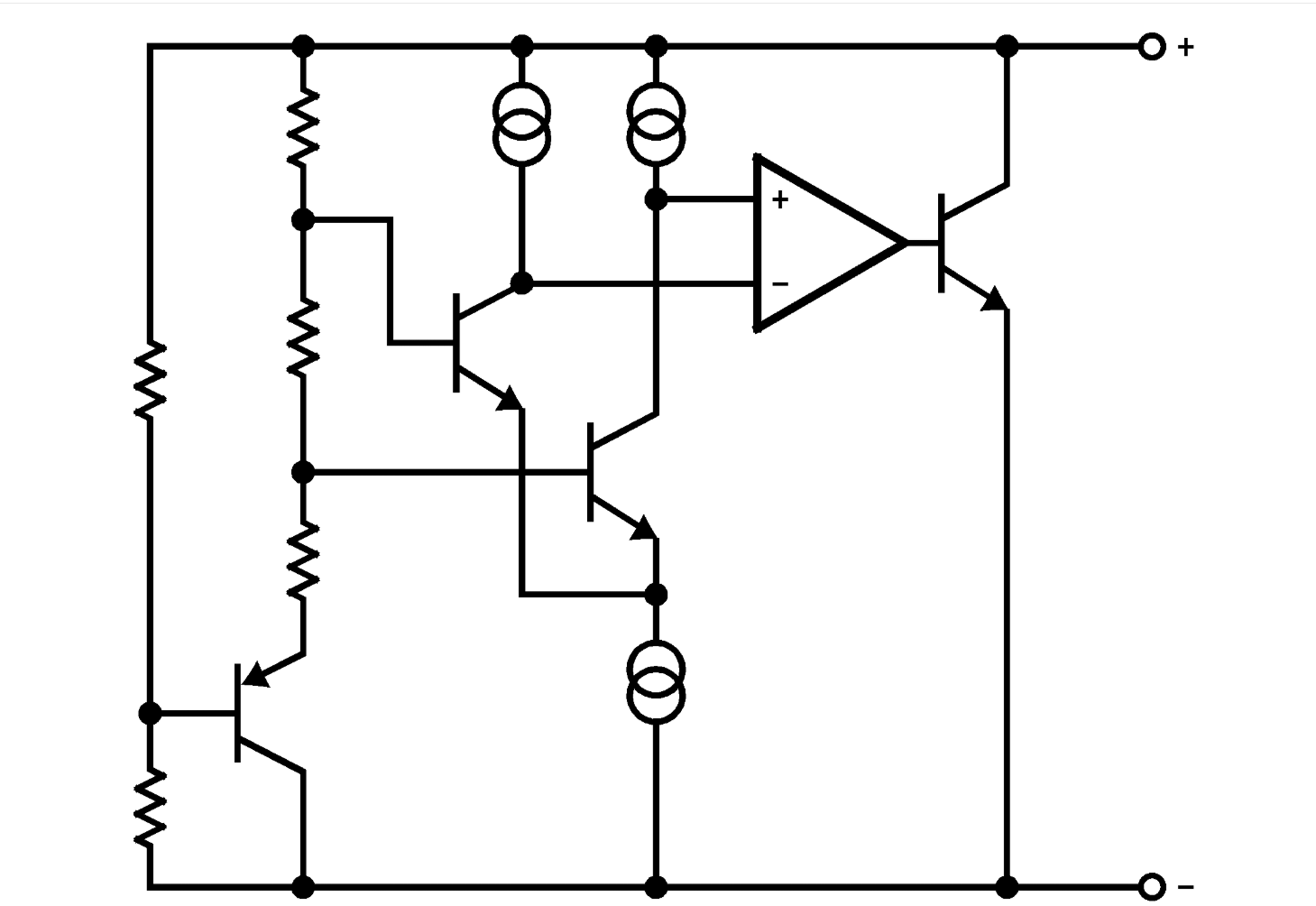

方框图

?1. 产品概述?
LM4050-N是德州仪器（TI）推出的精密微功耗并联电压基准芯片，采用SOT-23封装（尺寸3mm×1.3mm），专为空间敏感型应用设计。关键特性包括：

• ?固定输出电压选项?：2.048V、2.5V、4.096V、5V、8.192V、10V，精度达±0.1%（A级）。
• ?低功耗?：工作电流范围60μA至15mA（具体取决于电压型号）。
• ?宽温支持?：工业级（-40°C至85°C）和扩展级（-40°C至125°C）。
• ?无需外部电容?：内部设计确保稳定性，兼容容性负载。

?2. 核心特性?

• ?高精度?：A/B/C级初始公差分别为±0.1%/±0.2%/±0.5%，温度系数低至50ppm/°C（最大值）。
• ?低噪声?：典型噪声41μVrms（10Hz-10kHz带宽）。
• ?汽车级认证?：LM4050-N-Q1符合AEC-Q100 Grade 1标准。

?3. 应用场景?

• 电池供电设备、数据采集系统
• 仪器仪表、过程控制
• 汽车电子（如ADAS、信息娱乐系统）
• 高精度音频电路

?4. 设计要点?

• ?典型电路?：需外接限流电阻（RS），需确保电流在最小工作电流（如60μA）与最大15mA之间。
• ?布局建议?：RS靠近阴极引脚，旁路电容尽量接近器件以降低噪声。

?5. 关键参数?

• ?绝对最大额定值?：反向电流20mA，功耗280mW（25°C时）。
• ?ESD防护?：HBM 2000V，CDM 500V。
• ?长期稳定性?：1000小时老化后漂移120ppm（典型值）。

?6. 封装与订购信息?

• ?封装类型?：3引脚SOT-23（DBZ），符合JEDEC TO-236标准。
• ?型号命名规则?：包含电压选项（如LM4050AIM3-2.5）、温度范围（I/EM3）及精度等级（A/B/C）。

?7. 文档支持?

• 提供详细引脚配置、电气特性表（分电压选项）、典型应用电路及热性能数据。
• 包含修订历史（最新为2025年3月修订版H），更新内容涉及EMI应用建议及ESD规格调整。

?8. 注意事项?

• 引脚3（NC）需悬空或连接至阳极（引脚2），高EMI环境中建议接地以降低噪声干扰。
• 热滞后效应典型值0.7mV（-40°C至125°C循环测试）。

该文档为工程师提供从选型到布局的完整设计指导，适用于需高精度电压基准的各类电子系统。
