TL4050B41-Q1 4.1V、0.2%、50ppm/°C汽车精密微功率分流基准电压源技术手册

TL4050-Q1 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。双端固定输出器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4050-Q1 提供三种初始公差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为应用选择最佳性价比时具有很大的灵活性。TL4050-Q1 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也专为便携式应用而设计。

TL4050x-Q1 特性适用于在 –40°C 至 125°C 的环境温度范围内工作。
*附件：tl4050b41-q1.pdf

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 +125°C
• 固定输出电压为 2.048V、2.5V、4.096V、5V
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声：41μVRMS（典型值）
• 宽工作电流范围：60μA（典型值）至 15mA
• 在所有容性负载下都很稳定;无需输出电容器
• 提供扩展温度范围：–40°C 至 125°C

参数

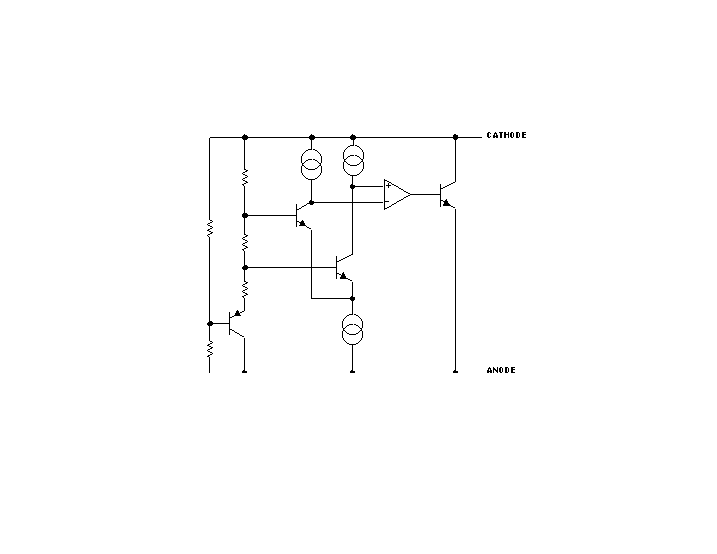

方框图

?1. 核心特性?

• ?高精度?：提供2.048V、2.5V、4.096V、5V固定输出电压，分A/B/C三档精度（A档最高0.1%容差，C档0.5%）。
• ?低温漂?：全系列温度系数低至50ppm/°C，适用于宽温环境（-40°C至125°C）。
• ?低噪声?：典型噪声41μVRMS（如TL4050x20-Q1），4.096V型号噪声93μVRMS。
• ?低功耗?：工作电流范围60μA（典型）至15mA，最小启动电流45μA。
• ?稳定性?：无需外部电容，兼容所有容性负载。

?2. 关键应用领域?

• 数据采集系统、精密仪器
• 电源管理及监控、汽车电子
• 电池供电设备、能源管理

?3. 技术亮点?

• ?动态阻抗?：典型值0.3Ω（1mA条件下），确保电压稳定性。
• ?长期稳定性?：1000小时老化后偏移仅120ppm。
• ?封装选项?：SOT-23-3和SC-70小型封装，适合便携设备。

?4. 设计注意事项?

• ?引脚配置?：SOT-23-3封装中，引脚3需悬空或连接阳极以抗电磁干扰。
• ?限流电阻计算?：需根据负载电流和电源电压范围选择RS，确保阴极电流IZ在45μA~15mA之间（公式：RS = (VS - VZ) / (IL + IZ)）。

?5. 典型应用电路?

• ?ADC/DAC参考源?：如搭配ADS7842的12位数据采集系统，4.096V型号实现1mV/LSB精度。
• ?并联稳压器?：通过外部电阻调节，适应宽输入电压范围。

?6. 可靠性认证?

• 符合AEC-Q100车规标准（Grade 1温度等级）。
• ESD防护：HBM 2kV（除反馈引脚1kV），CDM 500V。
