?TL4050-Q1精密微功耗并联电压基准芯片技术文档摘要

TL4050-Q1 系列分流基准电压源是多功能、易于使用的基准电压源，专为各种应用而设计。双端固定输出器件无需外部电容器即可运行，并且在所有容性负载下都很稳定。此外，该基准电压源还提供低动态阻抗、低噪声和低温度系数，以在较宽的工作电流和温度范围内保持稳定的输出电压。

TL4050-Q1 提供三种初始公差，范围从 A 级的 0.1%（最大值）到 C 级的 0.5%（最大值）。因此，设计人员在为应用选择最佳性价比时具有很大的灵活性。TL4050-Q1 采用节省空间的 SOT-23-3 和 SC-70 封装，最小电流要求为 45μA（典型值），也专为便携式应用而设计。

TL4050x-Q1 特性适用于在 –40°C 至 125°C 的环境温度范围内工作。
*附件：tl4050c50-q1.pdf

特性

• AEC-Q100 符合以下标准：
  • 器件温度等级 1：-40°C 至 +125°C
• 固定输出电压为 2.048V、2.5V、4.096V、5V
• 严格的输出公差和低温度系数
  • 最高 0.1%，50ppm/°C – A 级
  • 最高 0.2%，50ppm/°C – B 级
  • 最高 0.5%，50ppm/°C – C 等级
• 低输出噪声：41μVRMS（典型值）
• 宽工作电流范围：60μA（典型值）至 15mA
• 在所有容性负载下都很稳定;无需输出电容器
• 提供扩展温度范围：–40°C 至 125°C

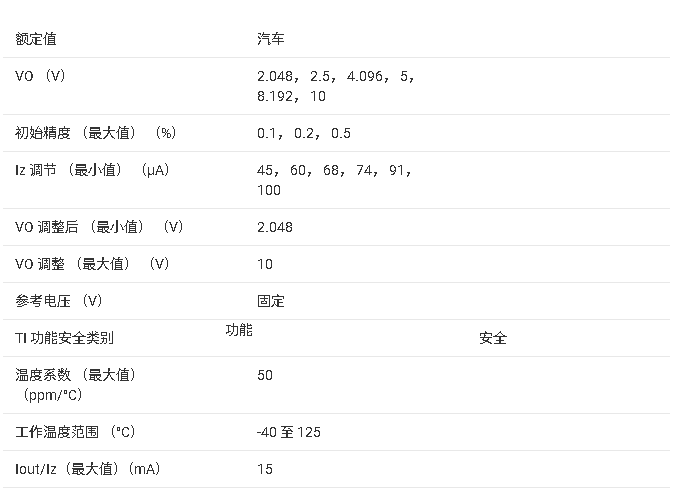

参数

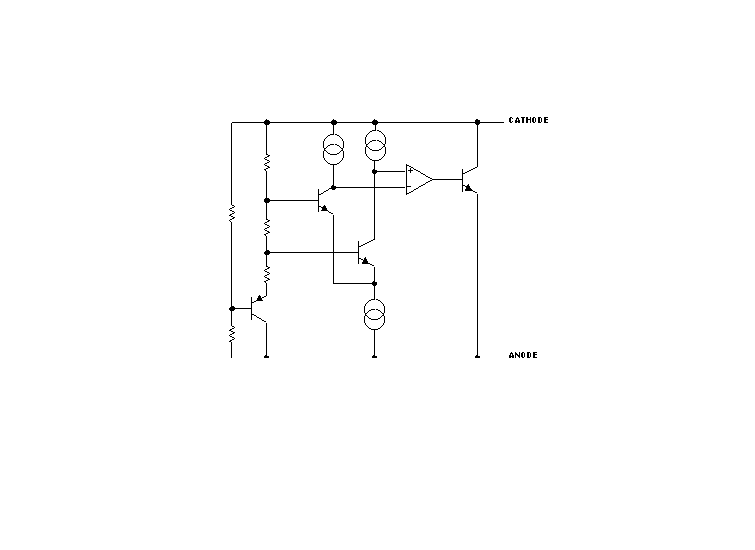

方框图

?1. 核心特性?

• ?AEC-Q100认证?：适用于-40°C至125°C的汽车级温度范围。
• ?固定输出电压?：2.048V、2.5V、4.096V、5V可选，精度等级分A（0.1%）、B（0.2%）、C（0.5%）。
• ?低噪声与低温漂?：典型噪声41μVRMS，温度系数低至50ppm/°C。
• ?宽工作电流?：60μA（典型）至15mA，支持便携式应用。
• ?无需输出电容?：全容性负载稳定，简化设计。

?2. 关键应用领域?

• 数据采集系统、电源监控
• 精密仪器、汽车电子
• 电池供电设备、能源管理

?3. 技术细节?

• ?电气参数?：
  • 动态阻抗低至0.3Ω（典型），确保电压稳定性。
  • 长期稳定性：1000小时漂移120ppm（典型）。
• ?封装选项?：SOT-23-3和SC-70小型封装，节省空间。

?4. 设计注意事项?

• ?引脚配置?：SOT-23-3封装中，引脚3需悬空或连接至引脚2（阳极），以降低高频干扰影响。
• ?外部电阻选择?：需根据负载电流和电源电压范围计算限流电阻（RS），确保阴极电流（IZ）在45μA至15mA之间。

?5. 典型应用电路?

• ?ADC/DAC参考源?：如搭配ADS7842实现12位数据采集（4.096V参考电压对应1mV/LSB）。
• ?并联稳压器?：通过RS调节总电流分配（负载电流IL + 基准电流IZ）。

?6. 文档支持?

• 提供完整的热性能参数（如θJA=331.1°C/W）、ESD等级（HBM 2kV）及机械封装信息（如SOT-23-3尺寸2.95mm×1.22mm）。
