REF5045A-Q1 汽车、低噪声、极低漂移、精密 4.5V 串联基准电压源数据手册

REF50xxA-Q1 系列器件具有低噪声、低漂移、超高精度电压 参考。这些基准器件能够同时进行灌电流和源电流，并且非常坚固 关于线路和负载变化。

使用 专有设计技术。这些特性与极低的噪声相结合，使 REF50xxA-Q1 非常适合用于高精度数据采集系统的器件系列。

每个基准电压都有标准级版本。这些器件采用 SO-8 封装，额定温度范围为 –40°C 至 125°C。
*附件：ref5045a-q1.pdf

特性

• 符合汽车应用标准
• 低温漂移
  • 标准等级：8 ppm/°C（最大值）
• 高精度
  • 标准等级：0.1%（最大值）
• 低噪声：3 μV 聚丙烯 /V
• 优异的长期稳定性：
  • 1000 小时后 5 ppm/1000 小时（典型值）
• 高输出电流：±10 mA
• 温度范围：–40°C 至 125°C

参数

方框图

?

?1. 产品概述?
REF50xxA-Q1是德州仪器（TI）推出的汽车级低噪声、超低漂移精密电压参考系列，包含6种输出电压型号（2.048V至5V）。核心特性包括：

• ?高精度?：初始精度达0.05%（典型值），全温度范围最大0.1%
• ?低温漂?：标准级最大8 ppm/°C（3 ppm/°C典型值）
• ?低噪声?：3 μVPP/V典型值
• ?长期稳定性?：5 ppm/1000小时（典型值）
• ?宽温范围?：-40°C至125°C
• ?输出能力?：±10 mA源/吸电流

?2. 关键参数?

• ?电气特性?：
  • 线性调整率：0.1 ppm/V（典型值）
  • 负载调整率：0.2 ppm/mA（典型值）
  • 短路电流：25 mA（典型值）
  • 静态电流：0.8 mA（典型值）
• ?封装?：SOIC-8，符合AEC-Q100汽车认证标准

?3. 功能描述?

• ?TRIM/NR引脚?：支持±15 mV输出微调，可通过外接电容（推荐1 μF）降低噪声
• ?TEMP引脚?：提供与芯片温度成比例的电压输出（509 mV + 2.64×T°C），用于温度监控
• ?电源要求?：最低输入电压为VOUT+0.2V（REF5020A-Q1需≥2.7V）

?4. 典型应用?

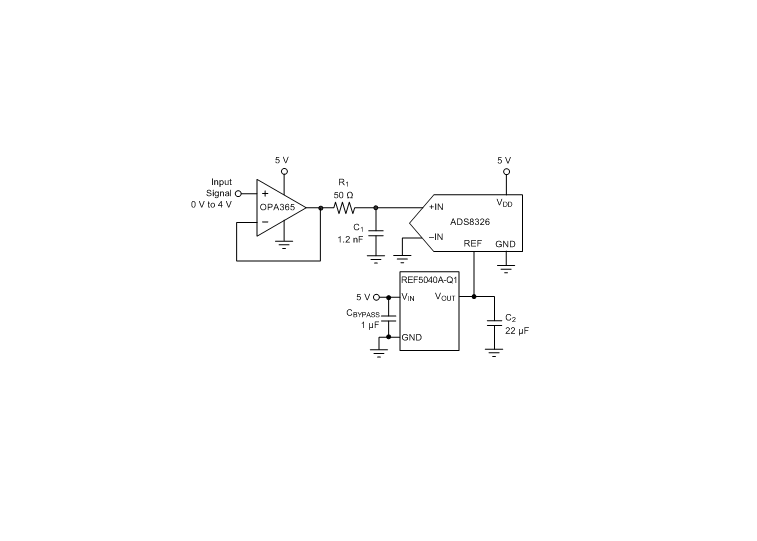

• ?数据采集系统?：如16位ADC参考（图32展示与ADS8326搭配方案）
• ?负压生成?：配合OPA735运放实现双极性参考（图31）
• ?工业/医疗设备?：ATE、过程控制、光学系统等

?5. 设计要点?

• ?布局建议?：
  • 使用1-10 μF低ESR输入旁路电容
  • 输出电容需1-50 μF（ESR≤1.5Ω）
  • 敏感信号远离数字线路（图33布局示例）
• ?热管理?：结温需≤150°C，热阻θJA=107.1°C/W（SOIC-8封装）
