?REF102 10V精密电压参考芯片技术文档总结

REF102 是一款精密的 10V 基准电压源。漂移 激光微调至工业级最高 2.5ppm/°C C 级 温度范围。REF102 实现了其精度 没有加热器。这导致低功耗、快速预热、 稳定性好，噪音低。输出电压为 对线路和负载变化极不敏感，并且可以 可进行外部调整，对漂移的影响最小，并且 稳定性。单电源工作电压范围为 11.4V 至 36V，并且 出色的整体规格使 REF102 成为理想的选择 要求苛刻的仪器和系统参考的选择 应用。
*附件：ref102.pdf

特性

• ±10V ±0.0025V 输出
• 极低漂移：最大 2.5ppm/°C
• 出色的稳定性：
  5ppm/1000hr 典型值
• 出色的线路调节：
  最大 1ppm/V
• 出色的负载调节：
  最大 10ppm/mA
• 低噪声：5μVPP（典型值），0.1Hz至10Hz
• 宽电源范围：11.4VDC 至 36VDC
• 低静态电流：最大 1.4mA
• 封装选项：塑料浸渍、SO-8
• 应用
  • 精密校准电压标准
  • D/A和A/D转换器参考
  • 精密电流基准
  • 精确的比较器阈值参考
  • 数字电压表
  • 测试设备
  • 基于 PC 的仪器

参数

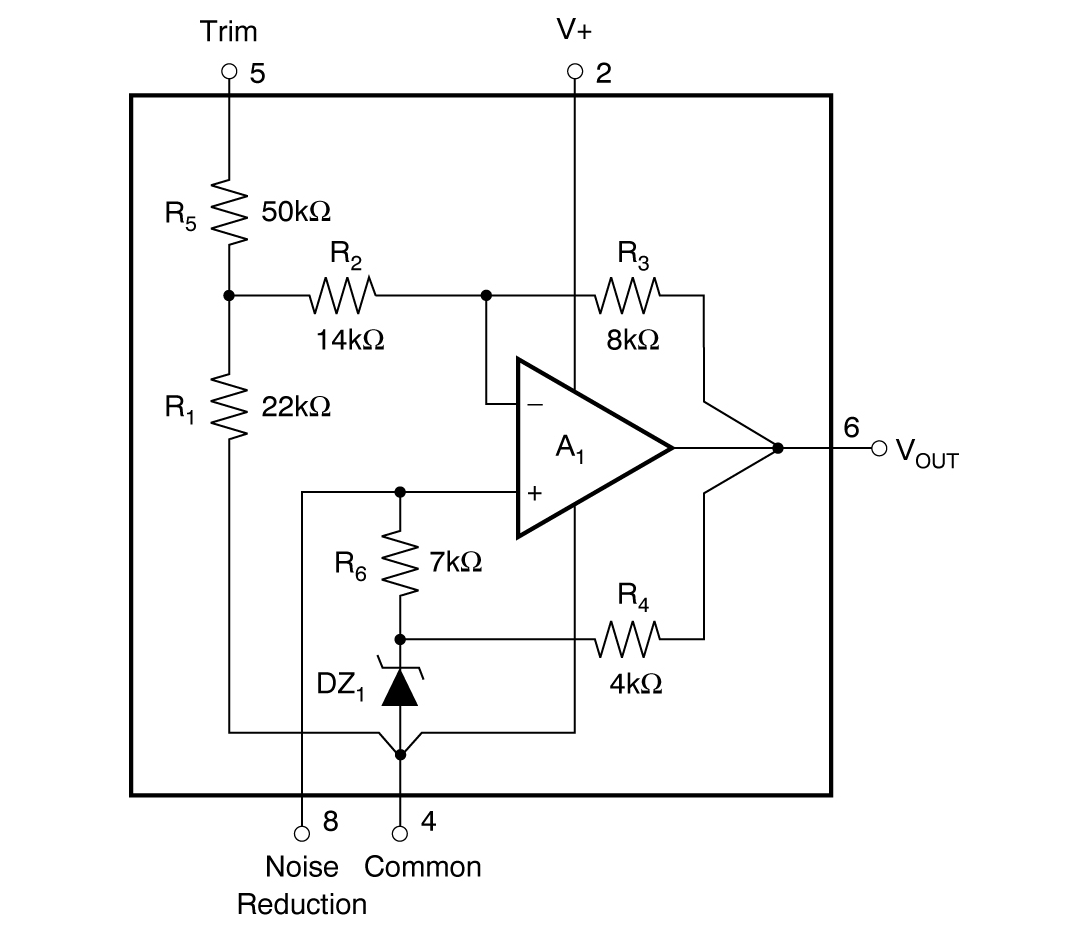

方框图

?1. 核心特性?

• ?精密输出?：提供+10V ±0.0025V（C级）的高精度输出电压，初始误差低至±2.5mV（REF102CU）。
• ?超低漂移?：温度系数仅2.5ppm/°C（最大值），工业温度范围（-25°C至+85°C）内性能稳定。
• ?卓越稳定性?：典型长期稳定性为5ppm/1000小时，无需加热器即可实现快速启动（15μs）。
• ?低噪声?：0.1Hz至10Hz频带内噪声低至5?VPP，支持外接电容进一步降噪。
• ?宽供电范围?：11.4V至36V单电源供电，静态电流仅1.4mA（最大值）。

?2. 功能与设计?

• ?内部架构?：基于补偿型埋入齐纳二极管（DZ1）和激光修整电阻网络（R1-R6），搭配运算放大器（A1）实现精准输出。
• ?可调输出?：通过Trim引脚（±300mV范围）可微调电压，调整对漂移影响极小（0.008ppm/°C/mV）。
• ?噪声抑制?：Noise Reduction引脚支持外接电容（如1?F）形成低通滤波器，高频噪声可降至200?VPP以下。

?3. 关键参数?

• ?电气特性?：
  • 线性调整率：1ppm/V（最大值）
  • 负载调整率：10ppm/mA（最大值）
  • 输出电流：+10mA/-5mA（连续短路保护）
• ?封装选项?：提供SO-8和DIP-8封装，分A/B/C三级精度（C级为最高）。

?4. 典型应用?

• ?精密校准?：作为D/A、A/D转换器的基准电压源。
• ?仪器系统?：数字电压表、测试设备、PC仪表的参考标准。
• ?扩展电路?：
  • 电流源（图10）：通过外部运放实现可编程电流输出。
  • 负压生成（图6）：搭配OPA227产生-10V参考。
  • 多级堆叠（图11）：串联实现20V/30V等高电压基准。

?5. 设计注意事项?

• ?布局优化?：推荐星型接地以降低噪声和压降误差。
• ?温度规范?：采用“盒式法”（Box Method）定义漂移，确保全温范围内输出偏差不超过2.75mV（REF102CU）。
• ?ESD防护?：需遵循静电敏感器件操作规范。

?6. 版本与封装?

• 文档版本SBVS022B（2009年修订），支持多种订货型号（如REF102CU/2K5为2500片卷装）。
• 符合RoHS标准，工作温度覆盖工业级范围。
