?LM27952 白光LED驱动芯片技术文档总结

该LM27952是一款开关电容器白光LED驱动器，能够驱动多达4个LED的电流为30mA。其4个严格调节的电流吸收器确保了出色的LED电流和亮度匹配。LED驱动电流由外部检测电阻器编程。该LM27952在3.0V至5.5V的输入电压范围内工作，只需要四个低成本陶瓷电容器。

该LM27952无需使用电感器即可以3/2的增益或1的增益运行电荷泵，从而提供出色的效率。通过根据LED正向电压要求主动选择适当的增益，在输入电压范围内实现最大效率。
*附件：lm27952.pdf

该LM27952使用恒定频率预调节来最大限度地减少输入端的传导噪声。它具有针对便携式应用优化的固定 750kHz 开关频率。该LM27952在关断时消耗的电源电流不到 1μA。

该LM27952采用 14 引脚无回拉无引线引线框架封装：WSON-14。

特性

• 驱动多达 4 个 LED，每个 LED 电流高达 30mA
• 稳压电流源，匹配率为0.2%（典型值）
• 基于 LED V 的 3/2x、1x 增益转换F
• 峰值效率超过 85%
• 输入电压范围：3.0V至5.5V
• PWM亮度控制
• 非常小的解决方案尺寸 - 无电感器
• 固定 750kHz 开关频率
• <1μA关断电流
• 14引脚WSON封装：4.0mm x 3.0mm x 0.8mm

参数

方框图

?1. 产品概述?
LM27952是德州仪器（TI）推出的开关电容型白光LED驱动芯片，专为小型显示屏背光设计，具有以下核心特性：

• ?驱动能力?：支持4路LED，每路最大30mA恒流输出，电流匹配精度达0.2%（典型值）。
• ?高效能?：无电感设计，峰值效率超过85%，输入电压范围3.0V-5.5V。
• ?封装?：14引脚WSON封装（4.0mm×3.0mm×0.8mm），适用于紧凑空间。

?2. 关键功能?

• ?自适应增益切换?：根据LED正向电压需求自动选择1x或1.5x电荷泵模式，优化效率。
• ?PWM调光?：支持100Hz-1kHz频率的脉宽调制信号控制亮度。
• ?软启动机制?：限制启动电流，典型启动时间330μs。

?3. 应用场景?

• 手机/平板显示屏背光
• 键盘背光
• 通用LED照明

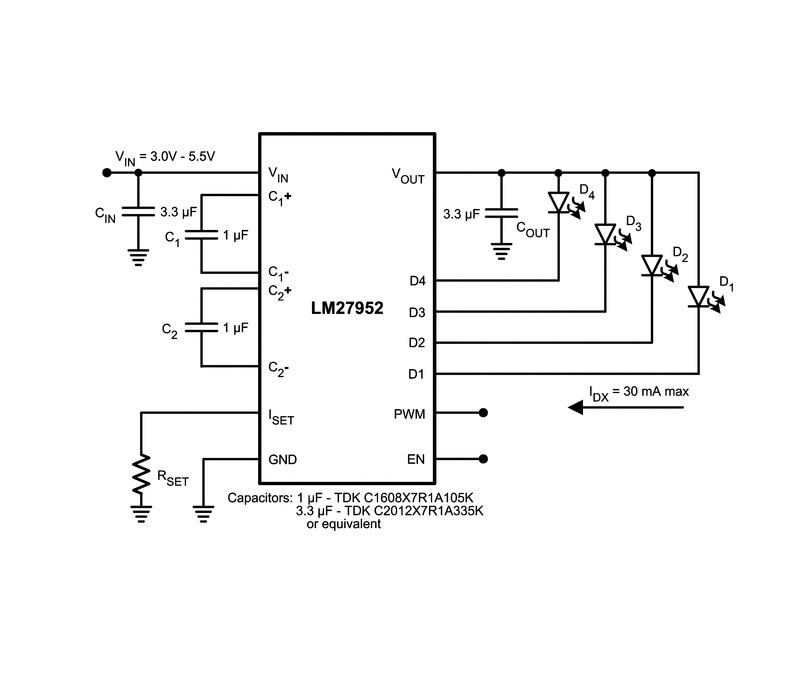

?4. 电路设计要点?

• ?电流设置?：通过外部电阻RSET调节LED电流，公式为 IDx = 200 × (1.25V / RSET)。
• ?电容选型?：需使用低ESR陶瓷电容（推荐X7R/X5R材质），避免Y5V/Z5U类型。
• ?热管理?：结温上限150°C，PCB布局需优化散热。

?5. 性能参数?

• 开关频率：固定750kHz
• 关断电流：<1μA
• 输出匹配：典型值±1%

?6. 扩展功能?

• 支持并联输出以驱动更高电流（如单路60mA需并联两路15mA）。
• 提供EN（使能）和PWM（调光）双逻辑控制引脚。
