LM3464A LED驱动芯片技术文档总结

LM3464/64A 是一款 4 通道高压电流稳压器，为 LED 照明应用提供简单的解决方案。LM3464/64A 提供四个独立的电流调节器通道，并与外部 N 沟道 MOSFET 和检测电阻器配合使用，为每个 LED 串提供精确的驱动电流。此外，动态裕量控制 （DHC） 输出可以连接到外部电源，以将 LED 电源电压调整到足以将所有组串电流保持在调节状态的最低水平，从而产生最佳的整体效率。

数字PWM或模拟电压信号可用于控制所有通道的占空比。当使用模拟控制时，可以通过外部电容器对调光频率进行编程。在模拟调光配置为热反馈的条件下，提供最小占空比控制。

保护功能包括VIN欠压锁定、LED开路/短路和向系统控制器发出过温故障信号。
*附件：lm3464a.pdf

特性

• 宽输入电压范围
  • 12V-80V （LM3464）
  • 12V-95V（LM3464A）
• 动态余量控制确保最高效率
• 4 个输出通道，具有单独的电流调节功能
• 高通道间精度
• 数字PWM/模拟调光控制接口
• 电阻可编程调光频率和最小占空比（模拟调光模式）
• 直接连接到热传感器
• 故障检测
• 过温保护
• 热关断
• 欠压锁定
• 热增强型TSSOP-28封装

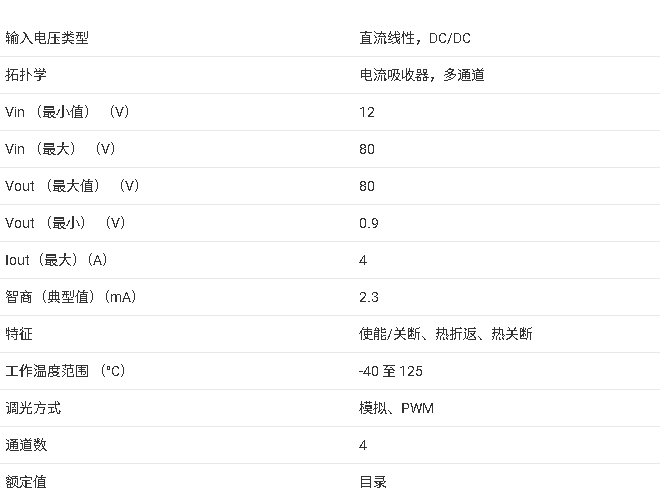

参数

方框图

?1. 产品概述?
LM3464/LM3464A是德州仪器（TI）推出的四通道高压线性电流调节器，专为LED照明系统设计，支持动态压差控制（DHC）和热反馈接口。

• ?型号差异?：LM3464输入电压范围12V-80V，LM3464A扩展至12V-95V。
• ?核心功能?：动态调节LED电源电压以优化效率，集成精准电流调节、PWM/模拟调光接口及多重保护机制。

?2. 关键特性?

• ? 动态压差控制（DHC） ?：通过反馈引脚（OutP）调节初级电源输出电压，确保LED串电压始终处于最低有效值，提升系统效率。
• ?四通道独立控制?：每通道通过外置MOSFET和检测电阻实现恒流驱动，通道间精度高。
• ?调光接口?：
  • ?PWM调光?：支持TTL电平信号控制亮度。
  • ?模拟调光?：通过热敏电阻或外部电压实现热折返调光，最低占空比可编程（0.5%典型值）。
• ?保护机制?：包括LED开路/短路检测、过温保护、欠压锁定（UVLO）及故障信号输出（FAULTb引脚）。

?3. 典型应用?

• ?电路设计?：需外接MOSFET、电流检测电阻及DHC相关元件（如CDHC电容）。
• ?调光设置?：
  • 热折退调光频率由CTHM电容决定，占空比通过Thermal引脚电压调节。
  • 最小占空比可通过DMIN引脚限制。
• ?多芯片级联?：支持主从模式扩展输出通道，SYNC引脚同步信号。

?4. 设计注意事项?

• ?电压设置?：
  • 初始电压VRAIL(nom)需低于LED最低正向电压（含温度影响）。
  • 稳态电压VRAIL由最高压降LED串决定，DHC默认头压0.9V（可调至0.8V-2V）。
• ?响应时间?：CDHC电容值需大于电源响应时间以避免振荡（建议从1μF起调试）。
• ?高压应用?：若VRAIL峰值超80V/95V（LM3464/64A限值），需增加稳压管和限流电阻保护DRx/VIN引脚。

?5. 故障处理?

• ?故障类型?：LED开路（VSEx<30mV且VGDx≈5V）、短路（VDRx>8.4V）、过压（VDRx>19V）。
• ?复位方式?：拉低EN引脚（软复位）或重启电源。

?6. 封装与规格?

• ?封装?：TSSOP-28（带散热焊盘），工作温度-40°C至+125°C。
• ?电气参数?：
  • VCC输出6.3V（典型值），静态电流2.3mA（典型值）。
  • 热阻θJA=33.5°C/W（四层PCB）。

?7. 文档补充?

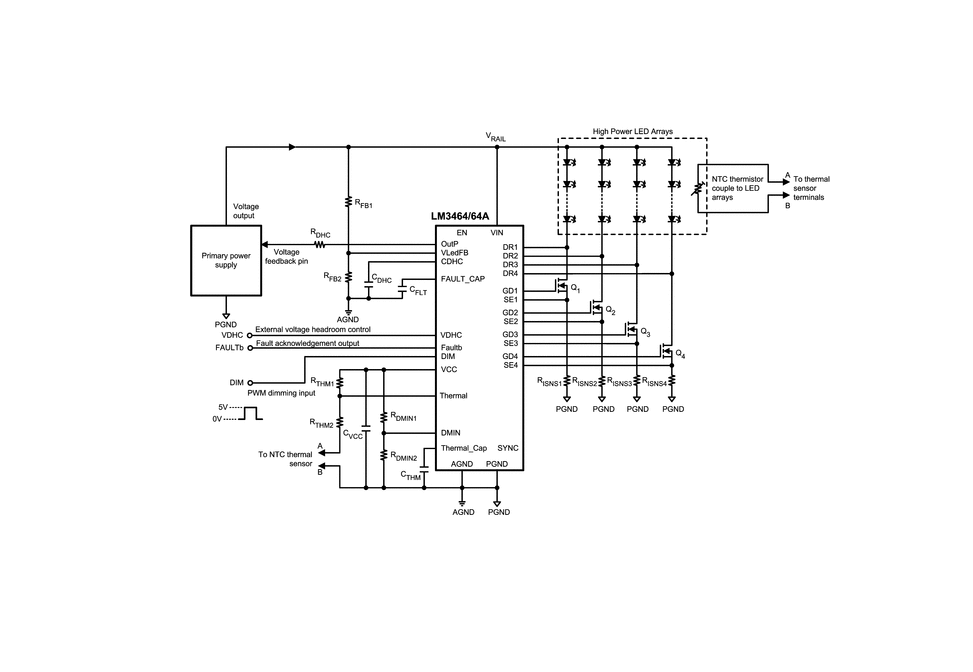

• 包含典型应用电路图、引脚定义、绝对最大额定值及性能曲线（如效率、启动波形等）。
• 修订记录显示最新版本为2013年5月发布的Rev. F，主要更新文档格式至TI标准。

?应用领域?：街灯、固态照明解决方案等需高精度多通道LED驱动的场景。
