LM3464 80V LED 驱动器技术手册

LM3464/64A 是一款 4 通道高压电流稳压器，为 LED 照明应用提供简单的解决方案。LM3464/64A 提供四个独立的电流稳压器通道，并与外部 N 沟道 MOSFET 和检测电阻器配合使用，为每个 LED 灯串提供准确的驱动电流。此外，动态裕量控制 （DHC） 输出可以连接到外部电源，以将 LED 电源电压调整到足以维持所有灯串电流调节的最低水平，从而产生最佳的整体效率。

数字PWM或模拟电压信号可用于控制所有通道的占空比。使用模拟控制时，可以通过外部电容器对调光频率进行编程。在模拟调光配置为热反馈的条件下，提供最小占空比控制。
*附件：lm3464.pdf

保护功能包括VIN欠压锁定、LED开路/短路和向系统控制器发出过温故障信号。

特性

• 宽输入电压范围
  • 12V-80V （LM3464）
  • 12V-95V（LM3464A）
• 动态余量控制确保最高效率
• 4 个输出通道，具有单独的电流调节功能
• 高通道间精度
• 数字PWM/模拟调光控制接口
• 电阻可编程调光频率和最小占空比（模拟调光模式）
• 直接连接到热传感器
• 故障检测
• 过温保护
• 热关断
• 欠压锁定
• 热增强型TSSOP-28封装

参数

方框图

一、产品概述

LM3464/LM3464A是德州仪器(TI)推出的4通道高压电流调节器，专为LED照明应用设计，具有以下核心特性：

• ?宽输入电压范围?：LM3464为12V-80V，LM3464A为12V-95V
• ? 动态电压余量控制(DHC) ?：通过调节LED电源电压实现系统效率最大化
• ?4路独立电流调节通道?：每通道精度高，支持数字PWM/模拟调光控制
• ?完善的保护功能?：包括过温保护、欠压锁定、故障检测等
• ?热增强型TSSOP-28封装?

二、关键特性详解

1. 动态电压余量控制(DHC)

• ?工作原理?：通过OutP引脚连接主电源反馈节点，动态调整LED电源电压
• ?优势?：始终保持最低工作电压，最大化系统效率
• ?响应时间?：由CDHC电容值决定(典型值1μF)

2. 电流调节机制

• 每通道采用外部N沟道MOSFET和检测电阻
• LED电流公式：ILED = 200mV / RISNSx
• 支持两种调光模式：
  • ?PWM调光?：通过DIM引脚输入TTL逻辑信号
  • ?模拟调光?：通过Thermal引脚电压控制(0-3.25V)

3. 热折返控制

• 通过Thermal引脚连接热敏电阻实现温度保护
• 调光频率由CTHM电容决定：f = 50μA/(3.25-0.4)/CTHM
• 可设置最小调光占空比(通过DMIN引脚)

三、保护功能

1. ?故障检测?：
   • LED开路/短路检测
   • DRx引脚过压保护(阈值19V典型值)
   • 故障确认延迟时间可调(通过CFLT电容)
2. ?热保护?：
   • 过温监控阈值：125°C
   • 热关断温度：165°C

四、应用设计要点

1. 系统配置

• ?主电源电压设置?：需考虑LED正向电压随温度变化
• ?DHC就绪电压?：由RFB1/RFB2分压器设置(典型2.5V)
• ?峰值电压限制?：需低于元件额定电压

2. 布局注意事项

• 长电缆连接LED时需在GDx引脚添加4.7kΩ电阻
• 高电压应用(>80V/95V)需添加钳位电路
• 热焊盘必须正确连接到PCB地平面

五、扩展应用

• ?多器件级联?：通过SYNC引脚实现主从同步，扩展输出通道
• ?通道禁用?：未使用的通道自动禁用，不参与DHC控制

六、电气特性

• 工作结温范围：-40°C至+125°C
• VCC稳压输出：6.3V典型值(带1μF陶瓷电容)
• 静态电流：2.3mA典型值(VIN=48V)

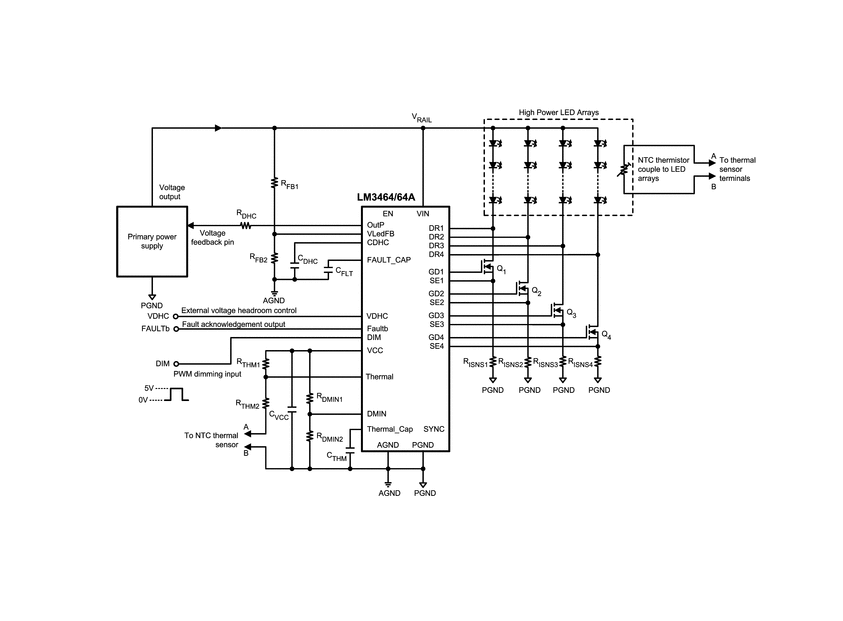

该文档提供了完整的应用电路示例、引脚功能说明、典型性能曲线和详细的参数表格，适用于街道照明、固态照明解决方案等应用场景。
