?LM3632A单芯片背光与偏置电源及1.5A闪光LED驱动器技术文档总结

LM3632A集成 LCD 面板背光和相机闪光灯的 WLED 驱动器以及偏置 将 LCD 面板的电源连接到一个设备。该设备具有 LED 所需的所有安全功能 驱动器效率高达 90%，偏置正/负电源轨可实现 1.5% 的精度。 该器件能够驱动多达 16 个背光 LED，是中小型显示器的理想选择。 由同步升压转换器供电的1.5A恒流LED驱动器可用于闪存 应用。高侧闪光电流源允许接地阴极 LED 工作。

高水平的集成度和可编程性使LM3632A能够解决各种 无需更改硬件的应用程序。
*附件：lm3632a.pdf

特性

• 驱动多达两串串联的 8 个LED
  • 集成背光升压，最大输出电压为
    29V
  • 两个低侧恒流LED驱动器
    ，最大输出电流为25 mA
• 背光效率高达 90%
• 11 位指数或线性调光
• 用于CABC背光
  作的外部PWM输入
• LCD 偏置效率 > 85%
• 可编程正 LCD 偏置，4V 至 6V，最大输出电流 50mA
• 可编程负LCD偏置，–4V至–6V，
  最大输出电流50mA
• 1.5A 闪光灯 LED 升压
• 闪存效率> 85%
• 2.7V至5V输入电压范围

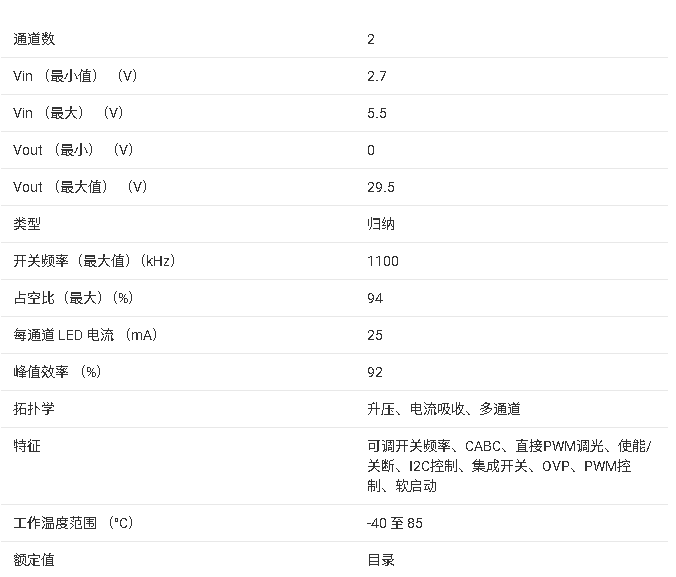

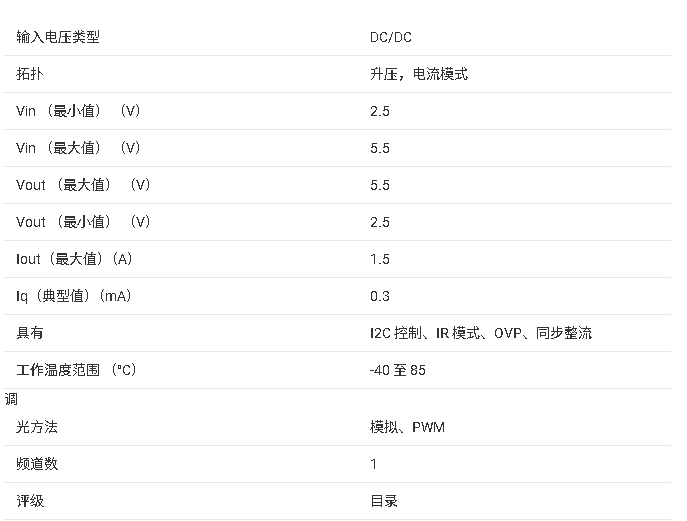

参数

?1. 产品概述?
LM3632A是一款高度集成的电源管理芯片，专为智能设备LCD背光、偏置电源及相机闪光灯设计。其核心功能包括：

• ?背光驱动?：支持2串共16颗LED（每串最多8颗），输出电压可达29V，效率高达90%，支持11位线性/指数调光及PWM输入控制。
• ?LCD偏置电源?：提供正/负电压轨（±4V至±6V），集成升压转换器与电荷泵，精度达1.5%。
• ?闪光驱动?：1.5A同步升压转换器，支持高边电流源，效率超过85%。

?2. 关键特性?

• ?输入范围?：2.7V至5V，兼容单节锂离子电池。
• ?保护机制?：过压（OVP）、过流（OCP）、热关断（TSD）及短路保护。
• ?控制接口?：I2C兼容接口，支持寄存器编程控制亮度、模式及故障监测。

?3. 应用场景?

• 智能手机/平板LCD背光与偏置供电
• 相机闪光灯驱动（支持闪光/手电筒模式）

?4. 技术细节?

• ?封装?：30引脚DSBGA（2.47mm×2.07mm），符合紧凑设计需求。
• ?效率曲线?：背光效率达90%（2串7LED），闪光效率85%以上（1.5A输出）。
• ?编程能力?：通过寄存器配置OVP阈值、开关频率（500kHz/1MHz）、电流限制等参数。

?5. 设计支持?

• ?外部元件?：推荐使用低ESR陶瓷电容（如10μF X5R/X7R）及特定电感（如10μH/1A）。
• ?布局指南?：强调缩短开关回路路径，优化GND平面以减少噪声。
