?LM36010同步升压单LED闪光驱动器技术文档总结

LM36010是一款超小型 LED 闪光灯驱动器，可提供高水平的可调节性。解决方案总尺寸为 7 mm ^2^ ，它可以产生高达 1.5 A 的 LED 闪光电流或高达 376 mA 的割炬电流。

该器件采用2MHz或4MHz固定频率同步升压转换器为1.5A恒流LED源供电。自适应调节方法可确保电流源保持稳压状态并最大限度地提高效率，因为它在闪光模式下控制电流为 11 mA 至 1.5 A，在割炬模式下控制电流为 2.4 mA 至 376 mA。
*附件：lm36010.pdf

LM36010的功能通过 I 控制^2^C 兼容接口。这些功能包括：硬件闪存 （STROBE） 和 128 个可编程电流，用于闪光灯和电影模式（手电筒）。2 MHz 或 4 MHz 开关频率、过压保护 （OVP） 和可调电流限制允许使用微型薄型电感器和陶瓷电容器。该器件的工作环境温度范围为–40°C至+85°C。

特性

• 精确且可编程的 LED 电流
  • 闪光/红外电流范围为 11 mA 至 1.5 A（128 级）
  • 割炬电流范围为 2.4 mA 至 376 mA（128 级）
• 闪光超时长达 1.6 秒
• 低电池条件下优化的闪光灯 LED 电流 （IVFM）
• 接地阴极 LED作，改善热管理
• 小总解决方案尺寸：< 7 毫米^2^
• 硬件频闪启用 （STROBE）
• 输入电压范围为 2.5 V 至 5.5 V
• 400 kHz I^2^C 兼容接口
  • 我^2^C 地址 = 0x64

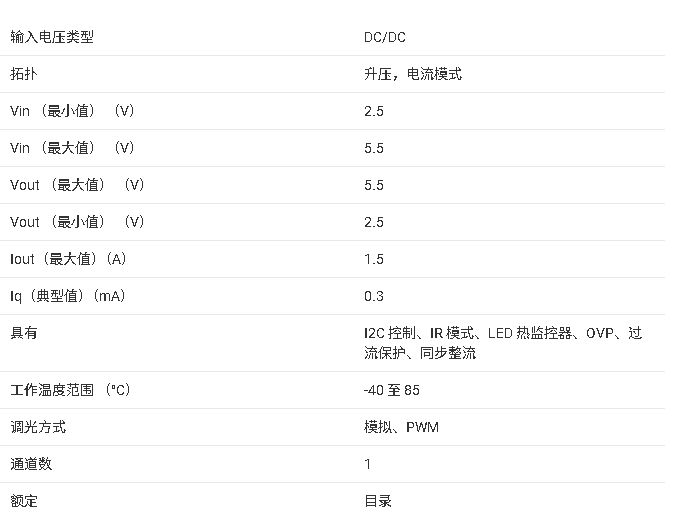

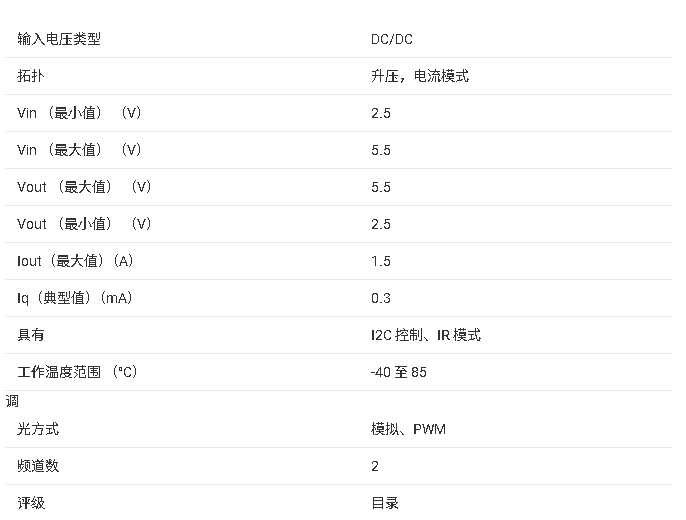

参数

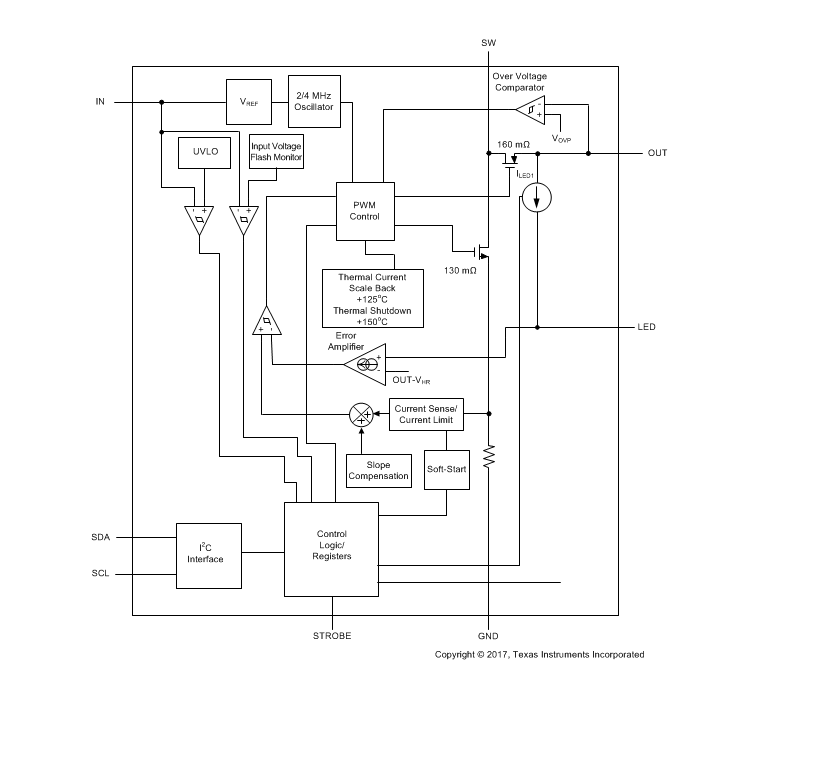

方框图

?1. 产品概述?
LM36010是德州仪器（TI）推出的超小型LED闪光驱动芯片，专为移动设备设计，具有以下核心特性：

• ?高电流输出?：支持闪光模式（11 mA至1.5 A，128级可调）和手电筒模式（2.4 mA至376 mA，128级可调）。
• ?宽输入电压范围?：2.5 V至5.5 V，适配多种电源环境。
• ?高效拓扑?：集成2 MHz/4 MHz同步升压转换器，采用自适应调节技术优化效率。
• ?热管理?：支持热缩放保护（TSB，125°C触发）和热关断（TSD，150°C触发）。
• ?紧凑设计?：总解决方案面积小于7 mm?，适合空间受限应用。

?2. 关键功能?

• ?工作模式?：
  • ?闪光模式?：通过I?C设置电流（0x03寄存器），支持硬件触发（STROBE引脚）。
  • ?手电筒模式?：恒定电流输出，适用于持续照明（0x04寄存器配置）。
  • ?红外模式?（IR）：直接控制LED开关，支持外部触发。
• ?保护机制?：
  • ?OVP?（过压保护）：输出限压5 V，防止LED开路损坏。
  • ?UVLO?（欠压锁定）：输入低于2.5 V时自动关闭。
  • ?短路保护?：检测LED/VOUT短路并触发故障标志（0x05寄存器）。

?3. 接口与控制?

• ?I?C兼容接口?（地址0x64）：配置寄存器控制电流、开关频率（2/4 MHz）、电流限制（1.9 A/2.8 A）等。
• ?硬件触发?：STROBE引脚支持电平或边沿触发，内置300 kΩ下拉电阻。

?4. 典型应用?

• ?移动设备?：智能手机、平板电脑的相机闪光灯。
• ?工业应用?：条码扫描仪、IP摄像头、便携式终端。

?5. 设计要点?

• ?外围元件?：推荐0.47 ?H/1 ?H电感、10 ?F陶瓷输入/输出电容（如TDK C1608JB0J106M）。
• ?布局优化?：缩短IN/GND引脚电容走线，隔离SW节点以减少噪声耦合。
• ?热性能?：需通过PCB布局和TSB功能确保结温≤125°C。

?6. 文档结构?

• ?寄存器详解?：包括使能寄存器（0x01）、配置寄存器（0x02）等6个主要寄存器。
• ?典型曲线?：提供效率、电流随温度/电压变化图表（如Figure 38-61）。
• ?封装信息?：8引脚DSBGA（1.512 mm × 0.800 mm），符合RoHS标准。

?7. 版本与支持?

• 修订历史：2017年4月发布，10月更新（修正封装尺寸）。
• 支持资源：TI官网提供设计工具、社区论坛及文档更新通知服务。

该文档为硬件工程师提供了从参数配置、保护机制到布局优化的完整设计指南，适用于高亮度LED驱动的紧凑型解决方案。
