?LM3644/LM3644TT 双通道1.5A相机闪光灯LED驱动器技术文档总结

LM3644 是一款双 LED 闪光灯驱动器，可在较小的解决方案尺寸内提供高水平的可调节性。LM3644 采用 2 MHz 或 4 MHz 固定频率同步升压转换器，为双通道 1.5A 恒流 LED 源供电。双 128 电平电流源提供了调整 LED1 和 LED2 之间电流比的灵活性。自适应调节方法可确保电流源保持稳压并最大限度地提高效率。
*附件：lm3644.pdf

LM3644 的功能通过 I 控制^2^C 兼容接口。这些功能包括：硬件闪存和硬件割炬引脚（STROBE 和 TORCH/TEMP）、TX 中断和 NTC 热敏电阻监视器。该器件在每个输出支路中提供独立可编程的电流，以在闪光灯或电影模式（手电筒）条件下驱动LED。

2MHz或4MHz开关频率选项、过压保护（OVP）和可调电流限制允许使用微型薄型电感器和10μF陶瓷电容器。该器件的工作环境温度范围为–40°C至+85°C。

特性

• 双独立 1.5A LED 电流源可编程性
• 精确且可编程的 LED 电流范围为 1.4 mA 至 1.5 A
• 割炬电流高达 360 mA （LM3644TT）
• 闪光超时值长达 1.6 秒 （LM3644TT）
• 低电池条件下优化的闪光灯 LED 电流 （IVFM）

• 割炬模式（100 mA）和闪光模式（1 A 至 1.5 A）的效率为 85%

• 接地阴极 LED作，改善热管理
• 小解决方案尺寸：< 16 mm^2^
• 硬件频闪启用 （STROBE）
• RF功率放大器脉冲事件（TX）的同步输入
• 硬件割炬启用 （TORCH/TEMP）
• 远程 NTC 监控 （TORCH/TEMP）
• 400 kHz I^2^C 兼容接口
  • LM3644 （我^2^C 地址 = 0x63）

参数

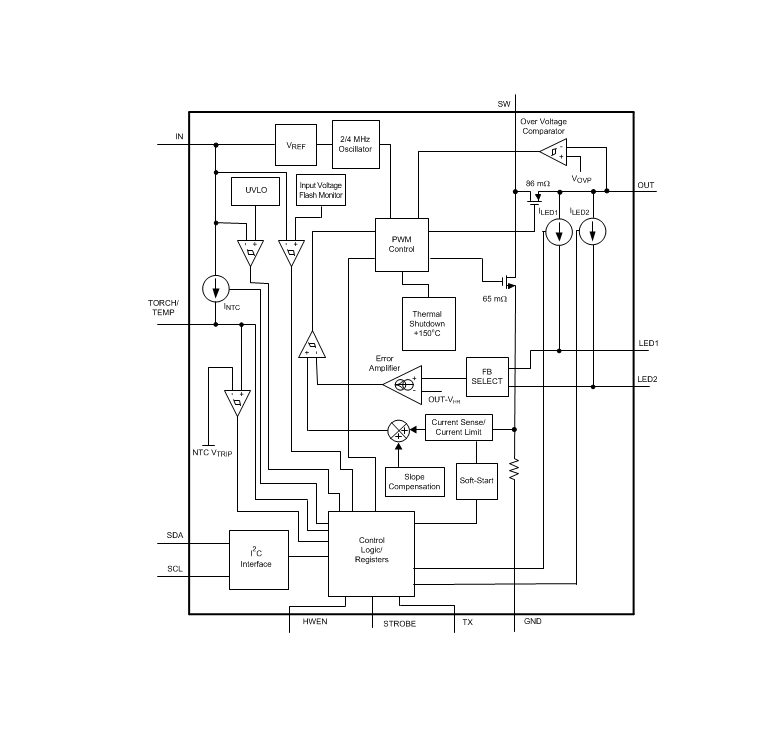

方框图

?1. 产品概述?

• ?型号?：LM3644（标准版）与LM3644TT（增强版），后者支持更高电流（360mA Torch模式）和更长闪光超时（1.6秒）。
• ?功能?：集成2MHz/4MHz同步升压转换器，驱动双通道闪光LED，每通道电流可编程（1.4mA至1.5A）。
• ?应用场景?：智能手机相机闪光灯、数码相机、安防报警照明、条形码扫描仪等。

?2. 核心特性?

• ?电流精度?：±7%（Flash模式），±10%（Torch模式）。
• ?效率?：>85%（Torch模式100mA，Flash模式1A-1.5A）。
• ?工作电压?：2.5V至5.5V，支持低电池条件优化（IVFM功能）。
• ?热管理?：支持NTC热敏电阻监测，内置过热保护（150°C触发）。
• ?控制接口?：I2C兼容接口（地址0x63），硬件引脚（STROBE/TORCH/TEMP/TX）。

?3. 关键功能模式?

• ?Flash模式?：最大1.5A/通道，支持10ms-1.6s可调超时。
• ?Torch模式?：LM3644TT支持360mA/通道，标准版179mA。
• ?IR模式?：直接控制LED开关，无电流渐变。
• ?故障保护?：过压保护（OVP）、欠压锁定（UVLO）、LED短路检测等。

?4. 电气参数?

• ?开关频率?：2MHz/4MHz可选。
• ?电感电流限值?：1.9A或2.8A（可编程）。
• ?待机电流?：2.5μA（HWEN=1.8V），关机电流0.1μA。

?5. 封装与布局?

• ?封装?：12引脚DSBGA（1.69mm×1.31mm）。
• ?布局建议?：输入/输出电容紧邻芯片，SW节点远离逻辑信号，LED阴极直接接地。

?6. 设计支持?

• ?典型电路?：需搭配1μH电感、10μF输入/输出陶瓷电容。
• ?效率曲线?：Flash模式下效率可达90%以上（VIN=3.6V，VLED=3.2V）。

?7. 版本差异?

• ?LM3644TT?：支持更高Torch电流（360mA）和更长闪光超时（1.6s），适用于高亮度需求场景。
