?LM3643/LM3643A 同步升压双LED闪光驱动器技术文档总结

LM3643 是双 LED 闪光灯驱动器，可在较小的解决方案尺寸内提供高水平的可调节性。这 LM3643 采用 2 MHz 或 4 MHz 固定频率同步升压转换器，为双通道 1.5A 恒流 LED 供电 来源。LM3643 升压器可提供的总 LED 电流为 1.5 A （我 LED1 + 我 LED2 ).双 128 电平电流 源提供了调整LED1和LED2之间电流比的灵活性 每个驱动器能够提供最大 1.5 A 的电流（例如： 我 LED1 = 1.5 A 和 I LED2 = 0FF， 我 LED1 = 0FF 和 I LED2 = 1.5 A，或电流 电流小于 1.5 A 的配置，I LED1 = 950 mA 和 我 LED2 = 250 毫安）。自适应调节方法确保电流 源保持监管并最大限度地提高效率。
*附件：lm3643.pdf

LM3643 的特点 通过 I 控制^2^C 兼容接口。这些功能包括： 硬件闪存和硬件割炬引脚（STROBE 和 TORCH/TEMP）、TX 中断和 NTC 热敏电阻监视器。该器件在每个输出支路中提供独立可编程的电流，以 在闪光灯或电影模式（手电筒）条件下驱动 LED。

2 MHz 或 4 MHz 开关频率选项、过压保护 （OVP） 和 可调节的电流限制允许使用微型薄型电感器和 （10μF） 陶瓷 电容器。该器件的工作环境温度范围为–40°C至85°C。

特性

• 工作期间允许的 LED 电流总为 1.5 A （I LED1 + 我 LED2 = 1.5 A）
• 双独立 LED 电流源可编程性
• 精确且可编程的 LED 电流范围为
  1.4 mA 至 1.5 A
• 低电池
  条件下优化的闪光灯 LED 电流 （IVFM）

• 割炬模式 （@ 100 mA） 和
  闪光模式 （@1 A 至 1.5 A） 的效率为 85%

• 接地阴极 LED作，改善热
  管理
• 小解决方案尺寸：< 16 mm^2^
• 硬件频闪启用 （STROBE）
• RF功率放大器脉冲
  事件（TX）的同步输入
• 硬件割炬启用 （TORCH/TEMP）
• 远程 NTC 监控 （TORCH/TEMP）
• 400 kHz I^2^C 兼容接口
  • LM3643 （我^2^C 地址 = 0x63）
  • LM3643A （我^2^C 地址 = 0x67）

参数

方框图

?1. 核心特性?

• ?高电流输出?：支持双路独立LED驱动，总电流可达1.5A（ILED1 + ILED2），单路电流可编程范围1.4mA至1.5A。
• ?高效能?：闪光模式效率＞85%（1A-1.5A），手电筒模式效率＞85%（100mA）。
• ?灵活控制?：
  • 128级亮度调节（闪光/手电筒模式）。
  • 硬件闪光使能（STROBE）和手电筒使能（TORCH/TEMP）引脚。
  • I?C兼容接口（地址：LM3643=0x63，LM3643A=0x67）。
• ?保护功能?：过压保护（OVP）、欠压锁定（UVLO）、热关断（TSD）、NTC温度监测。

?2. 应用场景?

• ?手机摄像头闪光灯?：支持高亮度闪光和持续补光（手电筒模式）。
• ? 红外驱动（IR模式） ?：通过STROBE引脚直接控制LED开关，适用于脉冲光源需求。

?3. 关键模块说明?

• ?升压转换器?：
  • 2MHz/4MHz固定频率同步升压，支持输入电压2.5V-5.5V。
  • 自适应调节确保电流源稳定，支持Pass模式（VIN＞VLED时直接供电）。
• ?电流源?：
  • 双路独立编程，支持闪光（10.9mA-1.5A）和手电筒模式（0.977mA-179mA）。
  • 硬件/软件触发切换。
• ?保护机制?：
  • ?IVFM?：输入电压监控，低电压时自动降电流。
  • ?NTC监测?：通过TORCH/TEMP引脚连接热敏电阻，实现温度保护。

?4. 寄存器与配置?

• ?主要寄存器?：
  • ? Enable Register (0x01) ?：模式选择（待机/闪光/手电筒/IR）、引脚使能。
  • ? IVFM Register (0x02) ?：输入电压监控阈值（2.9V-3.6V）和模式设置。
  • ? Brightness Registers (0x03-0x06) ?：LED1/LED2闪光和手电筒电流配置。
  • ? Flags Registers (0x0A-0x0B) ?：故障状态标识（如OVP、TSD、LED短路）。

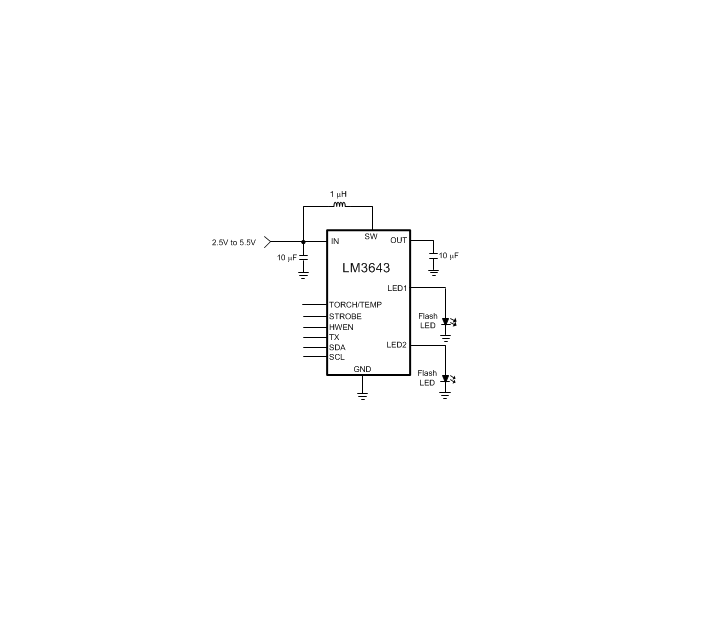

?5. 典型应用设计?

• ?外围元件?：
  • 输入/输出电容：10μF陶瓷电容（低ESR）。
  • 电感：1μH（推荐TOKO DFE201610P系列）。
• ?PCB布局建议?：
  • 缩短IN/GND引脚与电容的走线，减少开关噪声。
  • 避免逻辑信号线靠近SW节点，防止干扰。

?6. 性能曲线?

• ?效率测试?：
  • 闪光模式（1.5A）：效率＞85%（VIN=3.6V，VLED=3V-4.4V）。
  • 手电筒模式（179mA）：效率＞75%（全温度范围）。
• ?温度适应性?：工作温度-40°C至85°C，电流精度受温度影响＜±7%。

?7. 封装与订购信息?

• ?封装?：12引脚DSBGA（1.69mm×1.31mm）。
• ?型号差异?：LM3643A的I?C地址为0x67，其他功能与LM3643一致。
