?LM3648同步升压LED闪光驱动器技术文档总结

LM3648 是一款 LED 闪光灯驱动器，可在较小的解决方案尺寸内提供高水平的可调节性。LM3648 利用 2 MHz 或 4 MHz 固定频率同步升压转换器为 1.5A 恒流 LED 源供电。自适应调节方法可确保电流源保持稳压状态并最大限度地提高效率。

LM3648 的功能通过 I 控制^2^C 兼容接口。这些功能包括：硬件闪存和硬件割炬引脚（STROBE 和 TORCH/TEMP）、TX 中断和 NTC 热敏电阻监视器。该器件在闪存模式下提供 64 个可编程电流，在电影模式 （手电筒） 条件下提供 128 个电平。
*附件：lm3648.pdf

2MHz或4MHz开关频率选项、过压保护（OVP）和可调电流限制允许使用微型薄型电感器和（10μF）陶瓷电容器。该器件的工作环境温度范围为–40°C至+85°C。

特性

• 1.5A LED 电流源可编程性
• 精确且可编程的 LED 电流范围为 1.954 mA 至 1.5 A
• 割炬电流高达 500 mA （LM3648TT）
• 闪光超时值长达 1.6 秒 （LM3648TT）
• 低电池条件下优化的闪光灯 LED 电流 （IVFM）

• 割炬模式（100 mA）和闪光模式（1 A 至 1.5 A）的效率为 85%

• 接地阴极 LED作，改善热管理
• 小解决方案尺寸：< 16 mm^2^
• 硬件频闪启用 （STROBE）
• RF功率放大器脉冲事件（TX）的同步输入
• 硬件割炬启用 （TORCH/TEMP）
• 远程 NTC 监控 （TORCH/TEMP）
• 400 kHz I^2^C 兼容接口
  • LM3648 （我^2^C 地址 = 0x63）

参数

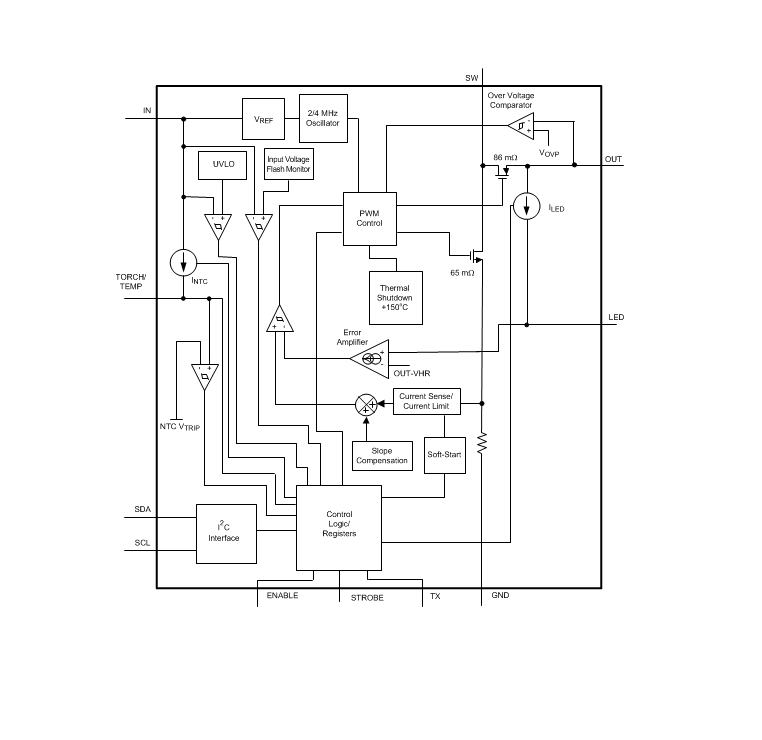

方框图

?1. 产品概述?
LM3648是德州仪器（TI）推出的高性能同步升压LED闪光驱动芯片，专为智能手机摄像头闪光灯、数码相机等设备设计。核心特性包括：

• ?高精度电流输出?：支持1.954 mA至1.5 A可编程LED驱动电流（Flash模式），LM3648TT型号支持最高502.31 mA Torch模式电流。
• ?高效转换?：Flash模式效率>85%（1-1.5A负载），Torch模式效率>85%（100mA负载）。
• ?紧凑设计?：整体解决方案面积<16 mm?，采用12引脚DSBGA封装（1.69 mm × 1.31 mm）。

?2. 关键功能?

• ?工作模式?：
  • ?Flash模式?：64级电流调节，支持硬件闪光使能（STROBE引脚）及闪光超时保护（10ms-1.6s可调）。
  • ?Torch模式?：128级电流调节（LM3648TT支持最高502.31 mA）。
  • ?IR模式?：直接控制LED开关，无电流斜坡。
• ?保护机制?：
  • 输入欠压锁定（UVLO）、过压保护（OVP）、热关断（TSD@150°C）。
  • NTC热敏电阻监测（通过TORCH/TEMP引脚），支持LED温度保护。
• ?智能调节?：
  • 输入电压闪光电平监控（IVFM），根据输入电压动态调整电流。
  • 功率放大器同步（TX引脚）可中断Flash模式以降低系统功耗。

?3. 电气特性?

• ?输入电压范围?：2.5V至5.5V。
• ?开关频率?：2 MHz或4 MHz可选。
• ?电流精度?：Flash模式±7%（1.5A时），Torch模式±10%。
• ?待机功耗?：2.5 ?A（HWEN=1.8V时）。

?4. 寄存器控制?
通过I?C接口（地址0x63）配置11个寄存器，包括：

• ?Enable Register?（0x01）：模式选择（Standby/Flash/Torch/IR）。
• ?LED亮度寄存器?：Flash（0x03）、Torch（0x05）分别设置目标电流。
• ?Flags寄存器?（0x0A/0B）：实时状态反馈（如过温、短路等故障）。

?5. 应用场景?

• 智能手机摄像头闪光灯
• 安防警报指示灯
• 手持终端扫描仪
• 工业照明设备

?6. 设计支持?

• ?推荐外围器件?：
  • 电感：1 ?H（如TOKO DFE201610P-1R0M）。
  • 输入/输出电容：10 ?F陶瓷电容（如TDK C1608JB0J106M）。
• ?布局指南?：优先缩短IN/SW引脚走线，避免逻辑信号与SW节点交叉。
