?LM36011 电感式单LED闪光驱动器技术文档总结

LM36011是一款超小型 LED 闪光灯驱动器，可提供高水平的可调节性。解决方案总尺寸为 4 mm ^2^ ，它可以产生高达 1.5 A 的 LED 闪光电流或高达 376 mA 的割炬电流。这一切都是通过精确可编程的电流源完成的，无需预调节电压，从而节省了解决方案的尺寸和成本。

LM36011的功能通过 I 控制^2^C 兼容接口。这些功能包括：硬件闪存 （STROBE）、闪存超时、UVLO、热缩减、LED 故障检测以及用于闪光灯和电影模式（手电筒）的 128 个可编程电流。该器件的工作环境温度范围为–40°C至+85°C。
*附件：lm36011.pdf

特性

• 精确且可编程的 LED 电流
  • 闪光/红外电流范围为 11 mA 至 1.5 A（128 级）
  • 割炬电流范围为 2.4 mA 至 376 mA（128 级）
• 闪光超时长达 1.6 秒
• 低电池条件下优化的闪光灯 LED 电流 （IVFM）
• 接地阴极 LED作，改善热管理
• 小总解决方案尺寸：< 4 mm^2^
• 硬件频闪启用 （STROBE）
• 输入电压范围为 2.5 V 至 5.5 V
• 400 kHz I^2^C 兼容接口
  • 我^2^C 地址 = 0x64

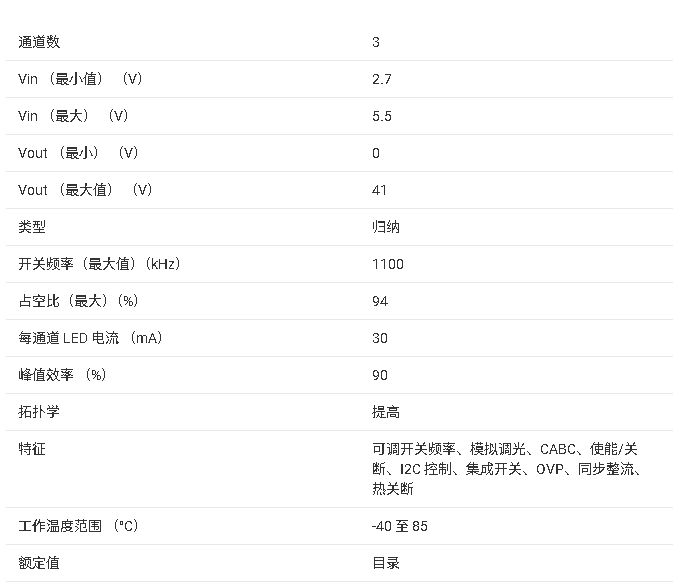

参数

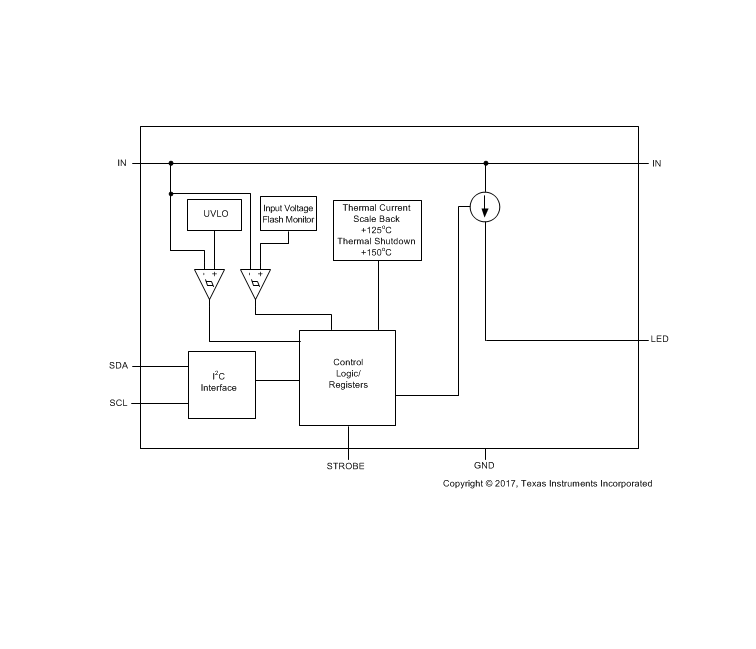

方框图

?1. 核心特性?

• ?高精度可编程电流?：支持闪光模式（11 mA至1.5 A，128级）和常亮模式（2.4 mA至376 mA，128级）。
• ?宽输入电压范围?：2.5 V至5.5 V，适应移动设备、平板等应用场景。
• ?超小封装?：DSBGA封装（1.512 mm × 0.800 mm），总解决方案面积小于4 mm?。
• ?热管理功能?：集成温度监测，支持热降额（TSB）和热关断（TSD）保护。

?2. 关键功能?

• ?硬件闪光触发?：通过STROBE引脚实现快速启动，支持电平或边沿触发。
• ?I?C控制接口?：400 kHz通信速率，地址0x64，可配置闪光时长（40 ms至1.6 s）、电流等级及工作模式。
• ?低电压保护?：输入电压监控（IVFM）在欠压时自动调整电流，确保系统稳定性。

?3. 应用领域?

• ?移动设备?：手机/平板相机闪光灯。
• ?工业设备?：条码扫描仪、便携式数据终端。
• ?安防与红外?：IP摄像头、红外LED驱动。

?4. 保护机制?

• ?LED故障检测?：开路/短路保护，触发后进入待机模式。
• ?多重保护?：UVLO（欠压锁定）、TSD（150°C关断）、TSB（125°C降额至常亮电流）。

?5. 设计建议?

• ?输入电容?：推荐10 ?F陶瓷电容贴近IN引脚，降低噪声干扰。
• ?散热优化?：需计算结温（TJ = TA + RθJA × PDISS），确保不超过125°C。

?6. 典型性能曲线?

• 电流效率随输入电压/温度变化（如1.5 A闪光电流在4 V输入时效率达95%）。
• 启动/关闭时序图展示硬件与I?C控制响应速度（微秒级）。

?7. 封装与订购?

• 型号：LM36011YKBR（DSBGA-8），工作温度-40°C至85°C，符合RoHS标准。

该文档详细描述了LM36011的电气特性、寄存器配置及布局指南，适用于高集成度闪光驱动设计。
