LM3633 LED驱动芯片的技术文档总结

LM3633 11 位 LED 驱动器为 1、2 或 3 个并联高压 LED 灯串提供高性能背光调光，同时提供高达 90% 的效率。集成了 1A、40V MOSFET 的升压转换器可自动调整为 LED 正向电压，以最大限度地降低裕量电压并有效提高 LED 效率。

LM3633 是智能手机手机中背光、键盘和指示灯 LED 的完整电源。高压电感式升压转换器为三个并联 LED 灯串（HVLED1、HVLED2 和 HVLED3）提供电源。集成电荷泵为六个低压指示灯 LED （LVLED1-LVLED6） 提供偏置。所有低压电流吸收器都可以在其输出电流上调制可编程模式，以实现各种闪烁模式。
*附件：lm3633.pdf

另一个功能是脉宽调制 （PWM） 控制输入，用于内容可调背光控制，可用于控制任何高压电流吸收器。

LM3633 可通过 I 完全编程^2^C 兼容接口。该器件的工作电压范围为2.7V至5.5V，温度范围为?40°C至85°C。

特性

• 驱动三个并联高压 LED 灯串
  ，用于显示器和键盘照明
• 高压组串，输出电压高达40V
  ，效率高达90%
• 每个电流灌电流高达 30 mA
  （背光和指示灯）
• 11位高压LED调光
• 用于内容可调亮度
  控制 （CABC） 的 PWM 输入
• 集成 1A/40V MOSFET
• 自适应升压输出到LED电压
• 六个用于指示灯 LED 的低压电流吸收器
• 集成电荷泵，提高效率和电压在工作范围
• 每个
  指示灯 LED 的内部模式生成引擎
• 完全可配置的 LED 分组和控制
• 四个可编程过压保护
  阈值（16 V、24 V、32 V 和 40 V）
• 可编程500kHz和1MHz
  开关频率
• 过流保护
• 热关断保护
• 27 毫米^2^解决方案总大小

参数

方框图

?1. 产品概述?

• ?型号?：LM3633
• ?功能?：智能手机背光/键盘/指示灯LED驱动解决方案，支持：
  • 3路高压LED串（最高40V输出，效率达90%）
  • 6路低压LED电流源（支持RGB指示灯）
  • 集成升压转换器（1A/40V MOSFET）和电荷泵
• ?应用?：智能手机显示屏、键盘照明、RGB指示灯驱动等。

?2. 关键特性?

• ?高压LED驱动?：
  • 每路电流源30mA，11位PWM调光
  • 自适应升压输出，优化LED电压效率
• ?低压LED驱动?：
  • 6路独立可编程电流源，支持闪烁模式
  • 集成电荷泵（1X/2X增益自动切换）
• ?保护功能?：过压保护（16V/24V/32V/40V可调）、过流保护、热关断

?3. 技术参数?

• ?输入电压?：2.7V–5.5V
• ?开关频率?：500kHz/1MHz（可编程）
• ?效率?：最高90%（典型值）
• ?封装?：20引脚DSBGA（2.04mm×1.78mm）

?4. 功能模块?

• ?升压转换器?：驱动高压LED，支持自动频率切换（500kHz/1MHz）。
• ?电荷泵?：为低压LED供电，支持1X/2X增益模式。
• ?控制接口?：I?C可编程，支持亮度调节、模式配置及故障检测。

?5. 应用设计?

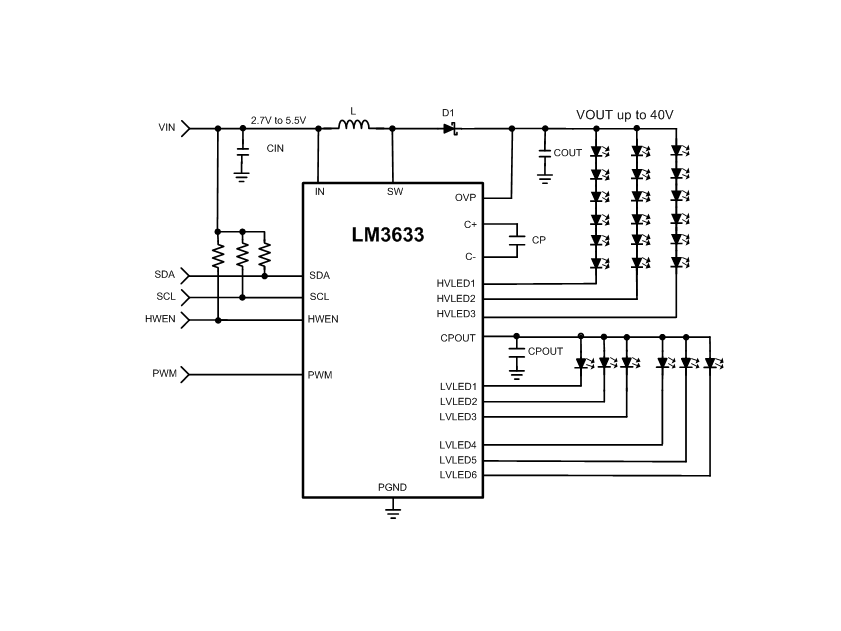

• ?典型电路?：需外接电感（4.7–22?H）、输出电容（1?F）、肖特基二极管。
• ?布局建议?：优先缩短升压路径（SW引脚至二极管/电容）、电荷泵飞电容（C+/C?）需贴近芯片。

?6. 文档内容?

• ?数据手册章节?：引脚配置、电气特性、寄存器描述（I?C控制）、典型应用电路、布局指南。
• ?修订记录?：初始版本发布于2014年6月（SNVS867）。
