?LM36272芯片技术文档总结

该LM36272集成了双通道WLED驱动器和LCD偏置电源。超紧凑的尺寸、高效率、高集成度和可编程性使LM36272无需更改硬件即可满足各种应用的需求，同时最大限度地减少整体解决方案面积。

背光升压为两个并联 LED 灯串提供偏置的功率，总输出电压高达 29V。11位LED电流可通过I进行编程^2^C 总线和/或通过 60 μA 至 30 mA 的逻辑电平 PWM 输入进行控制。每个 LED 灯串都可以独立启用或禁用，以提供区域调光功能。背光升压可以在 4.7 μH 至 15 μH 的电感范围内高效运行，从而优化效率和解决方案尺寸。

LCD偏置升压为正LDO和反相电荷泵供电。正负偏置电源均具有 ±4 V 至 ±6.5 V 的可编程输出电压，步长为 50 mV，电流能力高达 ±80 mA。自动排序功能提供从正偏置激活到负偏置激活的编程延迟，并具有额外的可编程电压压摆率控制。两种唤醒模式允许两个偏置输出通过单个外部信号进行控制，并在消耗非常低的静态电流的同时保持活动状态。
*附件：lm36272.pdf

特性

• 驱动多达两个并联的白光LED灯串（最大V 29V 外 )
• 11位指数和线性调光控制
• PWM 和我^2^C 亮度控制
• 背光工作，采用 4.7 μH 至 15 μH 电感器
• 背光和 LCD 偏置效率高达 92%
• 可编程LCD偏置电压（±4 V至±6.5 V，分辨率为50 mV），每个输出电流高达80 mA
• 0.2% 匹配 LED 电流，范围为 60 μA 至 30 mA
• 60 μA 至 30 mA 范围内的 1% 精确 LED 电流
• 2.7V至5V输入电压范围

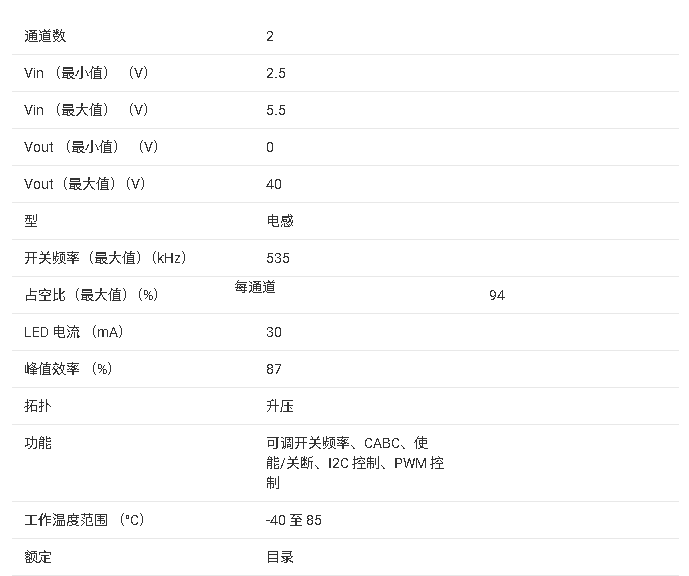

参数

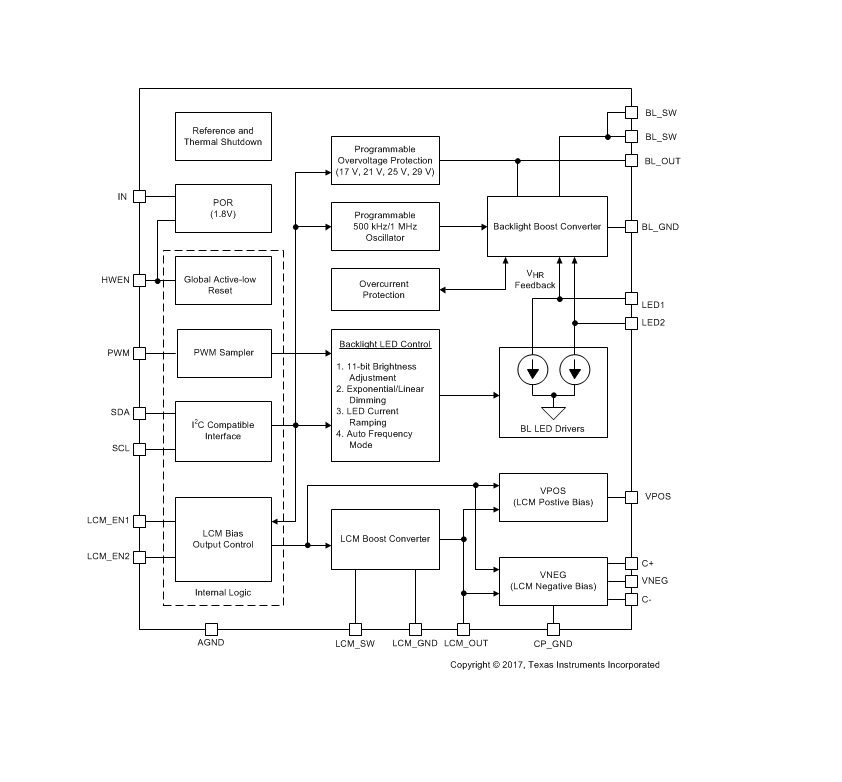

方框图

?1. 产品概述?
LM36272是德州仪器(TI)推出的集成双通道LCD背光驱动器和LCD偏置电源的单芯片解决方案，主要特性包括：

• 驱动2路并联白光LED串（最大29V输出电压）
• 11位指数/线性调光控制
• PWM和I?C亮度控制
• 支持4.7-15μH电感
• 效率高达92%
• 可编程LCD偏置电压（±4V至±6.5V，50mV步进）

?2. 关键参数?

• ?输入电压范围?：2.7V-5V
• ?LED驱动能力?：每通道60μA-30mA（1%精度，0.2%匹配度）
• ?开关频率?：500kHz/1MHz（支持自动频率切换）
• ?封装?：24引脚DSBGA（2.44×1.67mm）

?3. 功能模块?

• ?背光驱动?
  • 异步升压转换器，支持自适应电压控制
  • 提供线性/指数两种亮度映射模式
  • 集成OVP（17-29V可调）、OCP（900-1800mA可调）保护
• ?LCD偏置电源?
  • 同步升压转换器生成LCM_OUT（4-7.15V）
  • 正压LDO（VPOS：4-6.5V/80mA）
  • 负压电荷泵（VNEG：-6.5至-4V/80mA）

?4. 控制接口?

• ?硬件控制?：HWEN（主使能）、LCM_EN1/2（偏置使能）
• ?数字接口?：I?C（地址0x11）+ PWM输入（50Hz-50kHz）
• ?寄存器配置?：23个可编程寄存器，涵盖亮度、保护阈值、工作模式等

?5. 典型应用?

• 智能手机/平板LCD面板（≤16颗LED）
• 家用自动化控制面板
• 游戏设备显示屏

?6. 保护机制?

• 热关断（140°C）
• LED开路/短路保护
• 偏置电源短路检测（VPOS/VNEG）

?7. 设计支持?

• 推荐外围器件：10μH电感（背光）、2.2μH电感（LCM升压）
• 布局指南：优先放置输出电容，最小化开关环路

该文档完整涵盖了芯片规格、电气特性、寄存器映射及典型应用设计要点，适用于高集成度LCD电源管理方案开发。
