?LM3639A芯片技术文档总结

LM3639A是单芯片白光LED摄像头闪光驱动器+LCD显示背光驱动器。低压、大电流闪光灯LED驱动器是一种同步升压，可为高达1.5A的单闪光灯LED或每个高达750 mA的双LED提供电源。高压背光驱动器是一种双输出异步升压，可为双LED灯串供电，电压高达40V，每串30mA。两个升压转换器中的自适应调节方法可调节各自源/灌电流两端的裕量电压，以确保LED电流保持稳压，同时最大限度地提高效率。LM3639A的闪光灯驱动器是2MHz或4MHz固定频率同步升压转换器，外加1.5A恒流驱动器，用于大电流白光LED。高侧电流源允许接地阴极 LED作，提供高达 1.5A 的闪光电流。自适应调节方法可确保电流源保持稳压状态并最大限度地提高效率。
*附件：lm3639a.pdf

该设备由 I 控制^2^C 兼容接口。闪光灯 LED 驱动器的功能包括硬件闪光使能 （STROBE），允许逻辑输入触发闪光脉冲，以及用于与射频功率放大器事件或其他高电流条件同步的 TX 输入。LCD 背光驱动器的功能包括用于内容可调背光控制的 PWM 输入、128 个指数或线性亮度级别、可编程过压保护和可选开关频率（500 kHz 或 1 MHz）。

该器件采用 1.790 mm x 2.165 mm x 0.6 mm 的微型 20 焊球、0.4 mm 间距 DSBGA 封装，工作温度范围为 ?40°C 至 +85°C。

特性

• 单芯片白光LED闪光灯和背光驱动器
• 1.5A 闪光灯 LED 电流
• 双串背光控制（最大 40V V 外 )
• 128 级指数和线性亮度控制
• 用于CABC的PWM输入
• 可编程过压保护（背光）
• 可编程电流限制（闪存）
• 可编程开关频率
• 低电池条件下的优化闪存电流

参数

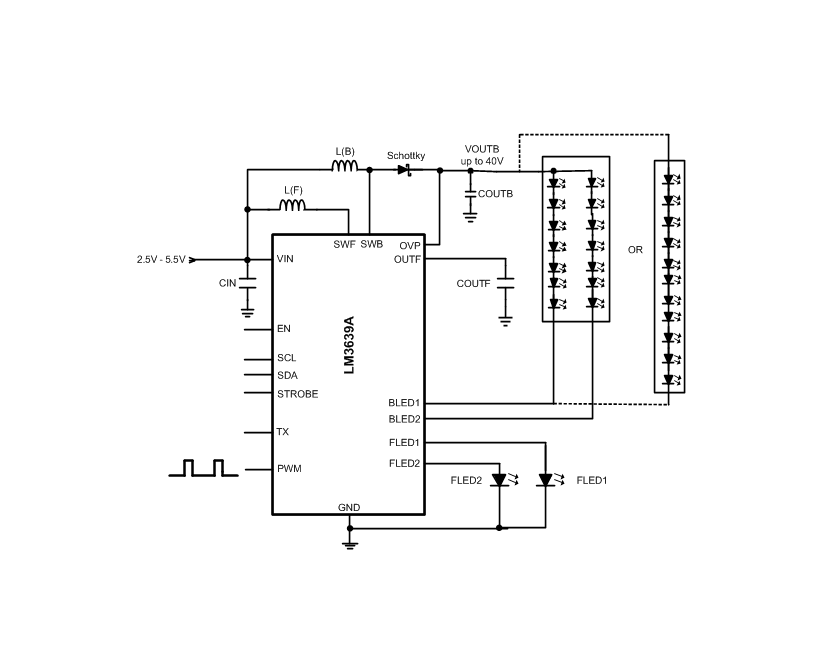

方框图

?1. 产品概述?
LM3639A是德州仪器（TI）推出的单芯片解决方案，集成40V背光驱动和1.5A闪光LED驱动功能，适用于白光LED背光显示和相机闪光灯应用。

• ?核心特性?：
  • 双通道背光控制（最高40V输出）
  • 闪光LED驱动电流达1.5A（单LED）或750mA（双LED）
  • 128级指数/线性亮度调节
  • 可编程过压保护（背光）和电流限制（闪光）
  • 支持PWM输入内容自适应背光控制（CABC）

?2. 功能模块?

• ?闪光驱动部分?：
  • 同步升压转换器（2MHz/4MHz可选），支持硬件闪光触发（STROBE引脚）和射频功率放大器同步（TX引脚）。
  • 提供16级闪光电流（46.875mA–750mA）和8级手电筒电流（28.125mA–225mA）。
• ?背光驱动部分?：
  • 异步升压转换器（500kHz/1MHz可选），支持双LED串独立控制，每串电流最高30mA。
  • 支持PWM调光和过压保护（16V/24V/32V/40V可选）。

?3. 电气特性?

• ?输入电压范围?：2.5V–5.5V
• ?工作温度?：-40°C至+85°C
• ?封装?：20引脚DSBGA（1.79mm×2.165mm×0.6mm）

?4. 关键保护机制?

• ?闪光驱动?：过压保护（5V阈值）、电流限制（1.7A–3.1A可调）、输入电压监控（2.5V–3.2V阈值）。
• ?背光驱动?：LED短路检测、可编程OVP阈值（通过I?C配置）。

?5. 应用设计建议?

• ?布局优化?：优先缩短输入/输出电容与芯片引脚的距离，减少高频噪声耦合；SW节点需最小化面积以降低寄生电容。
• ?元件选型?：
  • 背光电感推荐10μH–22μH（如TDK VLF403212MT-220M）；
  • 输出电容需选用低ESR陶瓷电容（如Murata GRM21BR71H105KA12）。

?6. 控制接口?

• ?I?C兼容接口?（地址0x39）：支持配置亮度、开关频率、保护阈值等参数。
• ?寄存器功能?：包含设备ID、校验和、背光/闪光配置寄存器及标志寄存器（如过热、OVP状态）。

?7. 典型性能?

• 闪光效率达90%（4MHz开关频率，3.6V输入）；
• 背光效率随LED数量变化（单串6LED时约85%）。

?文档范围?：涵盖芯片特性、电气参数、寄存器映射、应用电路设计及布局指南，适用于移动设备显示和相机闪光系统的电源管理设计。
