LM36273三通道LCD背光驱动芯片技术文档总结

该LM36273集成了三通道WLED驱动器和LCD偏置电源。超紧凑的尺寸、高效率、高集成度和可编程性使LM36273能够满足各种应用的需求，而无需更改硬件，同时最大限度地减少整体解决方案面积。

背光升压提供偏置三个并联 LED 灯串的电源，总输出电压高达 29 V。11位LED电流可通过I进行编程^2^C 总线和/或通过 60 μA 至 30 mA 的逻辑电平 PWM 输入进行控制。每个 LED 灯串都可以独立启用或禁用，以提供区域调光功能。背光升压可以在 4.7 μH 至 15 μH 的电感范围内高效运行，从而优化效率和解决方案尺寸。
*附件：lm36273.pdf

LCD偏置升压为正LDO和反相电荷泵供电。正负偏置电源均具有 ±4 V 至 ±6.5 V 的可编程输出电压，步长为 50 mV，电流能力高达 ±80 mA。自动排序功能提供从正偏置激活到负偏置激活的编程延迟，并具有额外的可编程电压压摆率控制。两种唤醒模式允许两个偏置输出通过单个外部信号进行控制，并在消耗非常低的静态电流的同时保持活动状态。

特性

• 驱动多达三个并联白光LED灯串（最大电压为29V 外 )
• 11位指数和线性调光控制
• PWM 和我^2^C 亮度控制
• 背光工作，采用 4.7 μH 至 15 μH 电感器
• 背光和 LCD 偏置效率高达 92%
• 可编程LCD偏置电压（±4 V至±6.5 V，分辨率为50 mV），每个输出电流高达80 mA
• 0.2% 匹配 LED 电流，范围为 60 μA 至 30 mA
• 60 μA 至 30 mA 范围内的 1% 精确 LED 电流
• 2.7V至5V输入电压范围

参数

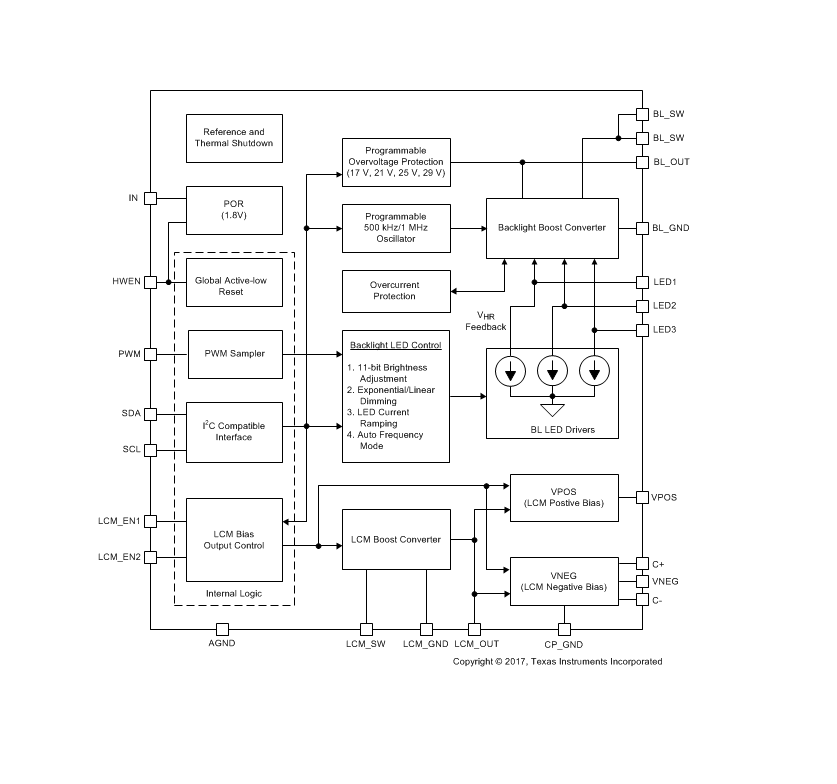

方框图

1. 产品概述

LM36273是德州仪器(TI)推出的一款高度集成的三通道WLED驱动器和LCD偏置电源解决方案。该器件具有以下主要特点：

• 超紧凑尺寸、高效率和高度集成
• 可驱动最多3个并联LED灯串(最大输出电压29V)
• 11位指数和线性调光控制
• PWM和I2C亮度控制
• 背光和LCD偏置效率高达92%
• 可编程LCD偏置电压(±4V至±6.5V，50mV分辨率)
• 0.2%匹配的LED电流(60μA至30mA范围)
• 1%精度的LED电流(60μA至30mA范围)
• 2.7V至5V输入电压范围

2. 应用领域

• 最多24颗LED的LCD面板
• 智能手机
• 平板电脑和游戏平板
• 家庭自动化面板

3. 功能描述

3.1 背光功能

• 驱动3个并联LED灯串，最大30mA/串
• 11位LED电流可通过I2C总线和/或PWM输入编程控制
• 每个LED灯串可独立启用或禁用，实现区域调光
• 支持4.7μH至15μH电感范围，优化效率和尺寸
• 提供17V、21V、25V和29V可编程过压保护(OVP)

3.2 LCD偏置功能

• 提供正负偏置电源
• 正负偏置电压可编程(±4V至±6.5V，50mV步进)
• 每路输出电流能力高达±80mA
• 自动排序功能提供正负偏置激活的编程延迟
• 两种唤醒模式，可通过单信号控制

4. 关键特性参数

• ?输入电压范围?：2.7V至5V
• ?工作环境温度?：-40°C至85°C
• ?LED电流范围?：60μA至30mA
• ?LED电流匹配?：±2%(最大值)
• ?LED电流精度?：±3%(最大值)
• ?背光效率?：高达92%
• ?LCD偏置效率?：高达92%
• ?封装?：24引脚DSBGA(2.44mm×1.67mm)

5. 控制接口

• ?I2C兼容接口?：用于寄存器编程和亮度控制
• ?PWM输入?：用于亮度控制
• ?HWEN引脚?：硬件使能控制
• ?LCM_EN1/EN2引脚?：LCD偏置输出控制

6. 保护功能

• 背光过压保护(OVP)
• 背光过流保护(OCP)
• LCD偏置过压保护
• VPOS和VNEG短路保护
• 热关断保护(140°C)

7. 典型应用

LM36273适用于需要高效、紧凑LCD背光和偏置电源解决方案的便携式设备，如智能手机、平板电脑等。其高度集成和可编程性使其能够适应多种应用需求，而无需硬件更改。
