?TPS92633三通道高边LED驱动器技术文档总结

TPS92633 三通道 LED 驱动器包括独特的热管理设计，可减少器件的温升。TPS92633 是一款线性驱动器，可输出每通道高达 150 mA 的全电流负载。利用外部分流电阻器共享输出电流并从驱动器中耗散功率。该TPS92633还驱动 LED 单元和板外亮度分档电阻器，以简化制造过程并降低整个系统成本。其全面的诊断功能包括LED开路、LED对GND短路电路和单LED短路检测。
*附件：tps92633.pdf

特性

• 宽输入电压范围：4.5 V 至 40 V
• 通过外部分流电阻器进行热共享
• 故障模式下的低电源电流
• 三大高精度电流调节：
  • 每个通道输出高达 150 mA 的电流
  • 在整个温度范围内精度为 ±5%
  • 通过电阻器独立设置电流
  • 用于亮度控制的独立PWM引脚
  • 支持板外亮度分档电阻
  • 支持外部NTC进行电流降额
• 低压差电压：
  • 最大压差：600 mV（150 mA 时）
• 诊断和保护
  • 带自动恢复功能的 LED 开路
  • 具有自动恢复功能的 LED 短路到 GND
  • 具有自动恢复功能的单 LED 短路检测
  • 具有可调节阈值的诊断启用
  • 故障总线可配置为单故障-全故障或仅故障通道关闭 （N-1）
  • 热关断
• 工作结温范围：–55°C 至 150°C

参数

方框图

?1. 产品概述?
TPS92633是德州仪器（TI）推出的三通道线性LED驱动器，专为高精度电流调节和热管理设计，适用于通用LED驱动场景。其核心特点包括：

• ?宽输入电压范围?：4.5V至40V
• ?每通道输出电流?：高达150mA，精度±5%（全温度范围）
• ?热共享设计?：通过外部分流电阻降低器件温升
• ?诊断保护?：支持LED开路/短路检测、单LED短路检测及自动恢复功能

?2. 关键特性?

• ?电流调节?：通过外部电阻（R(SNSx)）独立设置每通道电流，支持PWM调光（≥100Hz）。
• ?热管理?：通过RESx引脚外接电阻分担功耗，减少器件自身热积累。
• ? 模拟控制（ICTRL） ?：支持NTC电阻（温度降额）或亮度分档电阻（off-board）配置。
• ?诊断功能?：
  • LED开路/短路至GND检测（DIAGEN使能）
  • 单LED短路检测（需SLS_REF电阻设置阈值）
  • 故障总线（FAULT）支持“一损全停”或仅关闭故障通道模式。

?3. 典型应用?

• ?汽车照明?：尾灯、转向灯等，支持BCM控制或独立PWM调光。
• ?热共享设计?：通过R(RESx)电阻分散功耗，典型布局需远离器件（>20mm）。
• ?故障保护?：集成过温关断（TSD）、输入欠压锁定（POR）及自动重试机制。

?4. 电气参数?

• ?工作结温?：-55°C至150°C
• ? 参考电流（IREF） ?：100μA（推荐），通过R(IREF)=12.3kΩ设置。
• ?时序要求?：如PWM上升延迟（典型3μs）、故障恢复时间（50μs）等。

?5. 封装与布局?

• ?封装?：HTSSOP-20（带散热焊盘）
• ?布局建议?：
  • 优先考虑散热，顶层/底层均需大面积铜箔。
  • 噪声敏感电路（如IREF、ICTRL）需靠近引脚放置去耦电容。

?6. 设计资源?

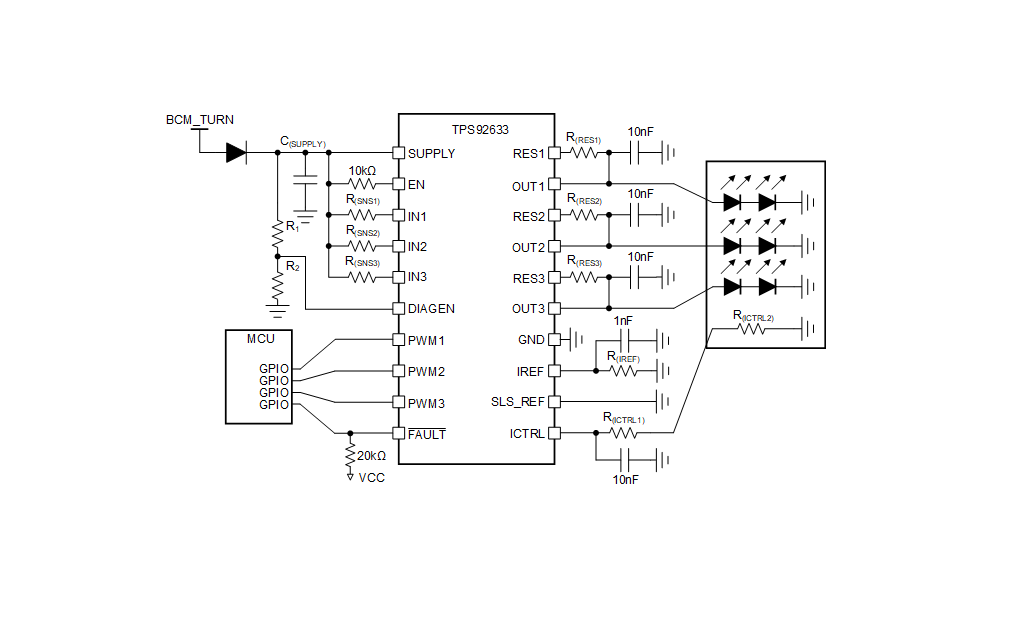

• 提供典型应用电路图（如BCM控制、PWM调光）。
• 详细计算示例：包括R(SNSx)、R(RESx)及故障阈值电阻（如SLS_REF）的选型公式。
