?TPS92633-Q1 三通道汽车高边LED驱动器技术文档总结

TPS92633-Q1 三通道 LED 驱动器采用独特的热管理设计，可减少器件的温升。TPS92633-Q1 是一款线性驱动器，由汽车电池直接供电，电压变化较大，可输出每通道高达 150 mA 的全电流负载。利用外部分流电阻器共享输出电流并从驱动器中耗散功率。TPS92633-Q1 还驱动 LED 单元和板外亮度分档电阻器，以简化制造过程并降低整个系统成本。其全面的诊断功能包括LED开路、LED对GND短路电路和单LED短路检测。

TPS92633-Q1 的“一故障全故障”功能能够与其他 LED 驱动器（例如 TPS9261x-Q1、TPS92630/8-Q1 和 TPS92830-Q1 器件）配合使用，以满足不同的要求。
*附件：tps92633-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 125°C，T一个
• 宽输入电压范围：4.5 V 至 40 V
• 通过外部分流电阻器进行热共享
• 故障模式下的低电源电流
• 三大高精度电流调节：
  • 每个通道输出高达 150 mA 的电流
  • 在整个温度范围内精度为 ±5%
  • 通过电阻器独立设置电流
  • 用于亮度控制的独立PWM引脚
  • 支持板外亮度分档电阻
  • 支持外部NTC进行电流降额
• 低压差电压：
  • 最大压差：600 mV（150 mA 时）
• 诊断和保护
  • 带自动恢复功能的 LED 开路
  • 具有自动恢复功能的 LED 短路到 GND
  • 具有自动恢复功能的单 LED 短路检测
  • 具有可调节阈值的诊断启用
  • 故障总线可配置为单故障-全故障或仅故障通道关闭 （N-1）
  • 热关断
• 工作结温范围：–40°C 至 150°C

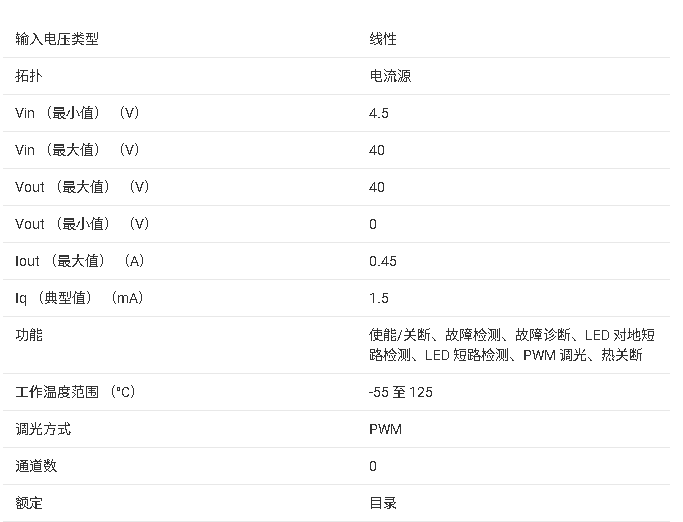

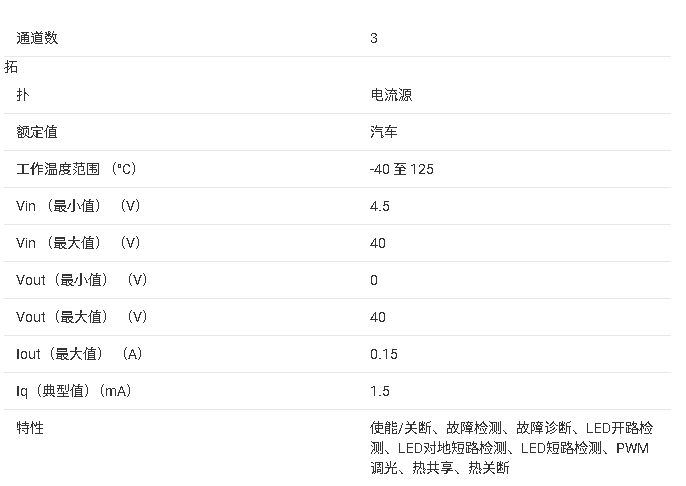

参数

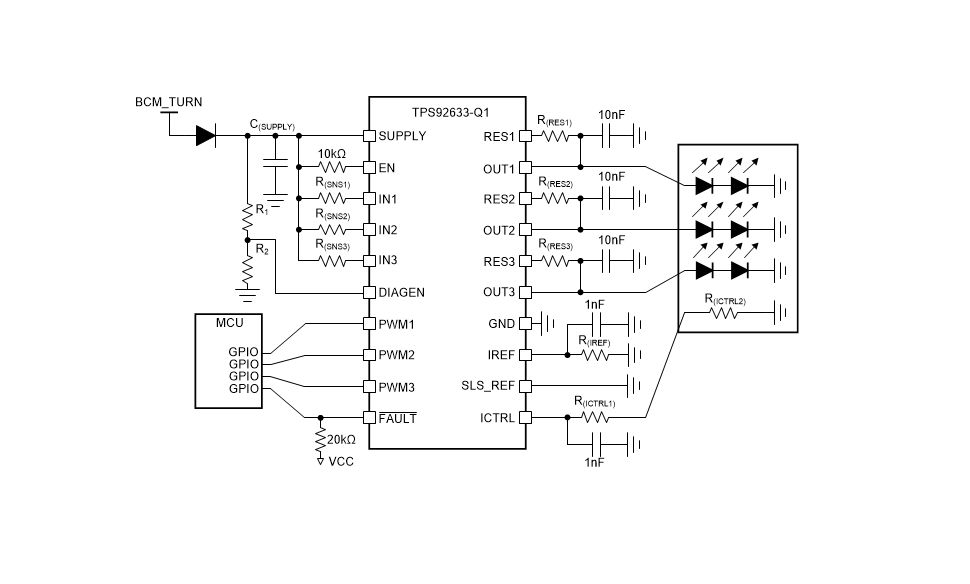

方框图

?1. 产品概述?
TPS92633-Q1是一款专为汽车应用设计的线性LED驱动器，具有三通道独立电流调节功能，支持热共享和外部亮度分级电阻配置。关键特性包括：

• ?宽输入电压范围?：4.5V至40V，适应汽车电池波动。
• ?高精度电流调节?：每通道输出高达150mA，全温度范围内精度±5%。
• ?热管理?：通过外部分流电阻实现功率耗散共享，降低器件温升。
• ?诊断与保护?：支持LED开路/短路检测、单LED短路检测、热关断等，具备自动恢复功能。

?2. 主要功能?

• ?电流控制?：通过外部电阻（R(SNSx)）独立设置每通道电流，ICTRL引脚支持模拟调光或NTC温度补偿。
• ?PWM调光?：支持200Hz以上PWM信号控制亮度，占空比1%-100%。
• ? 故障总线（FAULT） ?：支持“一故障全关”模式，可与其他LED驱动器协同工作。
• ?低功耗模式?：待机电流低至2.5mA，故障模式下进一步降低至0.45mA。

?3. 典型应用?

• ?汽车外部照明?：尾灯、高位刹车灯、侧标志灯。
• ?小型照明?：门把手、盲点指示灯、充电接口。
• ?内饰照明?：顶棚控制台、阅读灯。

?4. 关键设计参数?

• ?热性能?：结温范围-40°C至150°C，热阻RθJA为40.1°C/W（HTSSOP封装）。
• ?时序特性?：PWM响应延迟典型值3μs（上升沿），输出电流建立时间85μs。
• ?保护阈值?：LED开路检测阈值210mV，短路检测阈值450mV。

?5. 设计注意事项?

• ?布局建议?：优先考虑散热，将热共享电阻（R(RESx)）远离器件放置（>20mm），并增加铜箔面积。
• ?噪声抑制?：IREF、ICTRL引脚需就近放置去耦电容（推荐10nF）。
• ?诊断使能?：通过DIAGEN引脚控制开路/单LED短路检测的启用，避免低压误触发。

?6. 封装与订购信息?

• ?封装类型?：20引脚HTSSOP（带散热焊盘），尺寸6.5mm×4.4mm。
• ?环保认证?：符合AEC-Q100 Grade 1标准，工作温度-40°C至125°C。

?文档结构?
包含特性说明、引脚功能、电气参数、典型应用电路及布局示例，完整覆盖设计、验证与生产需求。
