TPS92621-Q1单通道汽车高边LED驱动器的技术文档总结

TPS92621-Q1 单通道 LED 驱动器采用独特的热管理设计，可降低器件的温升。TPS92621-Q1 是一款线性驱动器，由电压变化较大的汽车电池直接供电，可输出高达 300 mA 的全电流负载。利用分流电阻器共享输出电流并耗散驱动器的功率。器件全面诊断功能包括 LED 开路、LED 对 GND 短路电路和器件过热保护。

TPS92621-Q1 的一次故障功能可以与其他 LED 驱动器（例如 TPS9261x-Q1、TPS9262x-Q1、TPS9263x-Q1 和 TPS92830-Q1 器件）配合使用，以满足不同的要求。
*附件：tps92621-q1.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 125°C，T A
• 宽输入电压范围：4.5 V 至 40 V
• 通过外部分流电阻器进行热共享
• 故障模式下的低电源电流
• 单次高精度电流调节：
  • 高达 300 mA 的电流输出
  • 在整个温度范围内精度为 ±5%
  • 通过电阻器设置电流
  • 用于亮度控制的 PWM 引脚
• 低压差电压：
  • 最大压差：300mV，150 mA
  • 最大压差：600mV，300 mA
• 诊断和保护
  • 带自动恢复功能的 LED 开路
  • 具有自动恢复功能的 LED 短路到 GND
  • 具有可调节阈值的诊断启用
  • 故障总线可配置为一失败全失败
  • 热关断
• 工作结温范围：–40°C 至 150°C

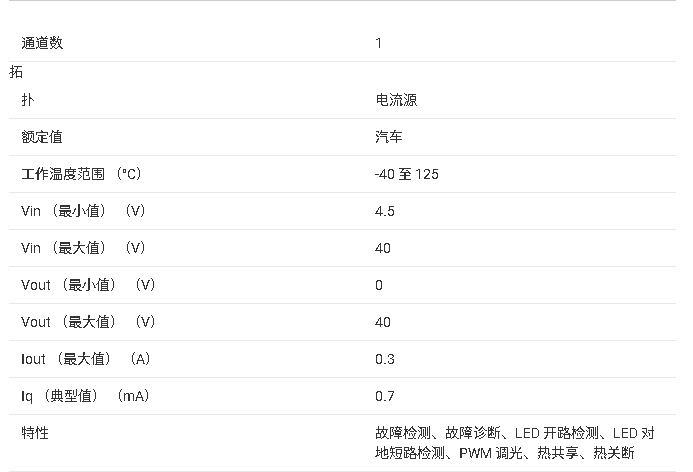

参数

方框图

?1. 产品概述?

• ?型号?：TPS92621-Q1，符合AEC-Q100汽车应用认证（温度等级1：-40°C至125°C）。
• ?功能?：单通道高精度LED驱动，支持外部热共享电阻，输入电压范围4.5V至40V，输出电流高达300mA（±5%精度）。
• ?核心特性?：
  • ?热管理?：通过外部分流电阻（R(RES)）分散功耗，降低器件温升。
  • ?诊断保护?：LED开路/短路检测、自动恢复、可调诊断阈值、热关断。
  • ?控制方式?：支持PWM引脚调光（频率≥100Hz）和电源电压控制。

?2. 关键参数?

• ?电气特性?：
  • ?输出电流?：通过外部电阻R(SNS)设置（典型值150mV/1.15Ω对应130mA）。
  • ?压差电压?：150mA时≤300mV，300mA时≤600mV。
  • ?工作温度?：-40°C至150°C（结温）。
• ?保护机制?：
  • ? 故障总线（FAULT） ?：支持“一损全损”（one-fails-all-fail）模式。
  • ?热关断?：触发阈值157°C至187°C，滞后15°C。

?3. 典型应用?

• ?场景?：
  • ?汽车外部照明?：尾灯、高位刹车灯、侧标志灯。
  • ?内部照明?：顶棚灯、阅读灯。
• ?设计案例?：
  • ?BCM控制尾灯?：通过FAULT总线实现多通道联动保护。
  • ?MCU调光?：PWM信号独立控制LED亮度（如转向灯序列）。

?4. 设计要点?

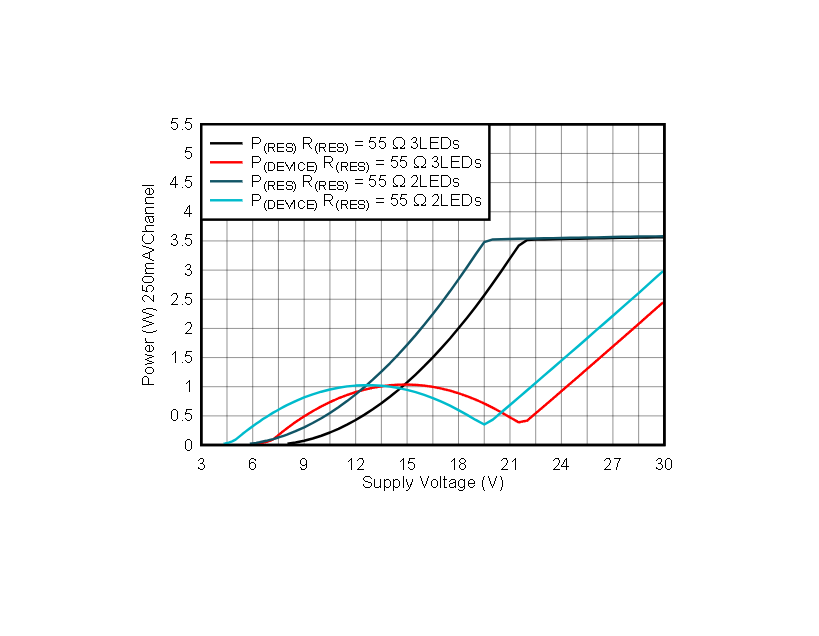

• ? 热共享电阻（R(RES)） ?：需计算阻值以分配OUT/RES路径电流（典型50%功耗分配）。
• ?布局建议?：
  • R(RES)远离器件（>20mm）以优化散热。
  • 优先短路径连接R(SNS)和电源去耦电容。

?5. 封装与订购?

• ?封装?：8引脚HVSSOP（DGN，3mm×3mm），带PowerPAD?散热焊盘。
• ?订购型号?：TPS92621QDGNRQ1（RoHS兼容，MSL等级2）。
