?LM36922H 高效双串白光LED驱动器技术文档总结

该LM36922H是一款超紧凑、高效的双串白光LED驱动器，专为LCD显示器背光而设计。该器件可为多达 12 个串联 LED 供电，每串电流高达 25 mA。自适应电流调节方法允许每个串中的 LED 电压不同，同时保持电流调节。

LED 电流通过 I 调节^2^C 接口或通过逻辑电平 PWM 输入。PWM 占空比在内部检测并映射到 11 位电流，从而允许 50 μA 至 25 mA 的宽范围 PWM 频率和无噪声工作。
*附件：lm36922h.pdf

其他功能包括自动频率模式，它可以根据负载电流自动改变频率，以优化效率。

该器件在2.5V至5.5V输入电压范围内工作，温度范围为–40°C至+85°C。

特性

• 1% 匹配电流吸收器跨工艺、电压、温度
• 在工艺、电压、温度范围内的电流吸收精度为 3%
• 11 位调光分辨率
• 高达 90% 的解决方案效率
• 驱动一到两个并联 LED 灯串，电压高达 38 V，每串 25 mA
• PWM调光输入
• 我^2^C 可编程
• 可选 500kHz 和 1MHz 开关频率，可选 –12% 偏移
• 自动切换频率模式（250 kHz、500 kHz、1 MHz）
• 四个可配置的过压保护阈值（17 V、24 V、31 V、38 V）
• 四个可配置的过流保护阈值（750 mA、1000 mA、1250 mA、
  1500 mA）
• 热关断保护
• 外部可选 I^2^通过 ASEL 输入的 C 地址选项

参数

方框图

?1. 产品概述?
LM36922H是德州仪器（TI）推出的超紧凑、高效率双串白光LED驱动器，专为LCD显示背光设计。核心特性包括：

• ?高精度电流调节?：1%的电流匹配精度（跨工艺/电压/温度），3%的绝对电流精度。
• ?灵活驱动能力?：支持1-2路并联LED串，每串最大电流25mA，输出电压可达38V。
• ?高效能?：解决方案效率高达90%，支持2.5V至5.5V输入电压范围。

?2. 关键特性?

• ?调光控制?：
  • 11位调光分辨率，支持PWM输入或I?C编程控制。
  • 可选线性/指数亮度映射模式，实现平滑亮度过渡。
• ?保护功能?：
  • 可配置过压保护（OVP：17V/24V/31V/38V）和过流保护（OCP：750mA-1500mA）。
  • 热关断保护（135°C触发，120°C恢复）。
• ?自适应频率?：支持自动切换开关频率（250kHz/500kHz/1MHz）以优化效率。

?3. 应用场景?

• 智能手机/平板背光电源
• 最多支持24颗LED的LCD面板

?4. 封装与电气参数?

• ?封装?：12引脚DSBGA（1.756mm × 1.355mm），工作温度-40°C至85°C。
• ?电气特性?：
  • 最小输入电压2.5V，最大输出电流50mA（双串）。
  • 典型效率86%（3.7V输入，5mA/串）。

?5. 功能模块详解?

• ?亮度控制模式?：支持I?C独立控制、PWM独立控制及混合模式（I?C×PWM）。
• ?故障检测?：LED开路/短路检测，OVP/OCP/TSD故障标志寄存器（0x1F）。
• ?布局建议?：优先缩短输出电容与肖特基二极管的路径以降低噪声。

?6. 设计资源?

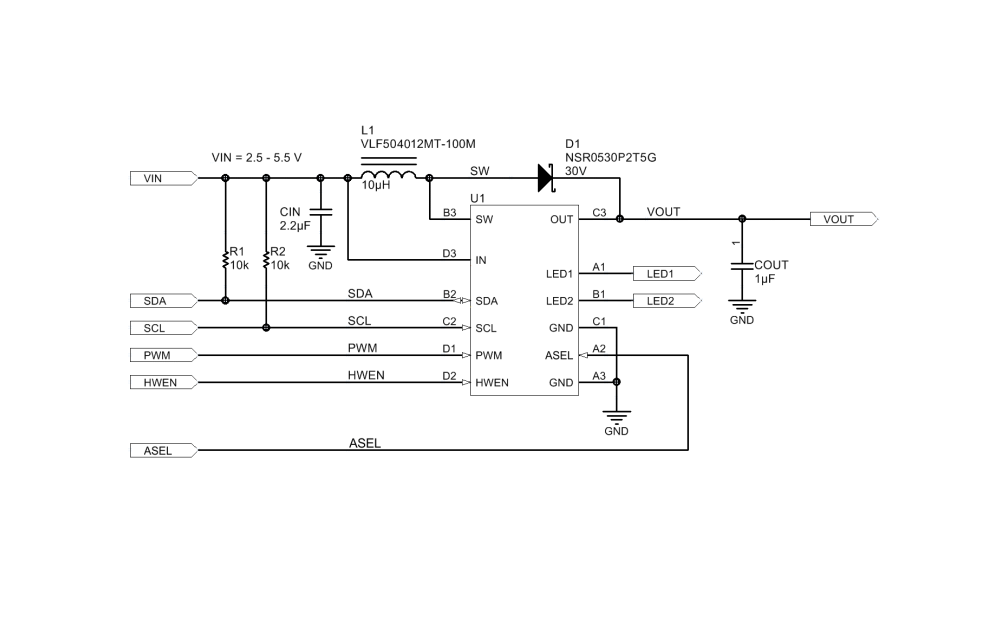

• 提供典型应用电路、寄存器映射表及布局示例（如输入/输出电容的选型与放置）。
• 详细说明I?C接口时序和编程流程（如亮度代码需先写LSB再写MSB）。

?7. 版本与支持?

• 文档版本：SNVSAF2A（2016年2月修订）。
• 支持资源：TI社区（E2E）、设计工具及可靠性数据。

该文档为工程师提供了从芯片选型到系统实现的全面指导，适用于高精度背光驱动设计需求。
