?LM36923H 高效三串白光LED驱动器技术文档总结

该LM36923H是一款超紧凑、高效的三串白光LED驱动器，专为LCD显示屏背光而设计。该器件可为多达 12 个串联 LED 供电，每串电流高达 25 mA。自适应电流调节方法允许每个串中的 LED 电压不同，同时保持电流调节。

LED 电流通过 I 调节^2^C 接口或通过逻辑电平 PWM 输入。PWM 占空比在内部检测并映射到 11 位电流，从而允许 50 μA 至 25 mA 的宽范围 PWM 频率和无噪声工作。
*附件：lm36923h.pdf

其他功能包括自动频率模式，它可以根据负载电流自动改变频率，以优化效率。

该器件在2.5V至5.5V输入电压范围内工作，温度范围为–40°C至+85°C。

特性

• 1% 匹配电流吸收器跨工艺、电压、温度
• 在工艺、电压、温度范围内的电流吸收精度为 3%
• 11 位调光分辨率
• 高达 90% 的解决方案效率
• 驱动 1 至 3 个并联 LED 灯串，电压高达 38 V，每串 25 mA
• PWM调光输入
• 我^2^C 可编程
• 可选 500kHz 和 1MHz 开关频率，可选 –12% 偏移
• 自动切换频率模式（250 kHz、500 kHz、1 MHz）
• 四个可配置的过压保护阈值（17 V、24 V、31 V、38 V）
• 四个可配置的过流保护阈值（750 mA、1000 mA、1250 mA、
  1500 mA）
• 热关断保护
• 外部可选 I^2^通过 ASEL 输入的 C 地址选项

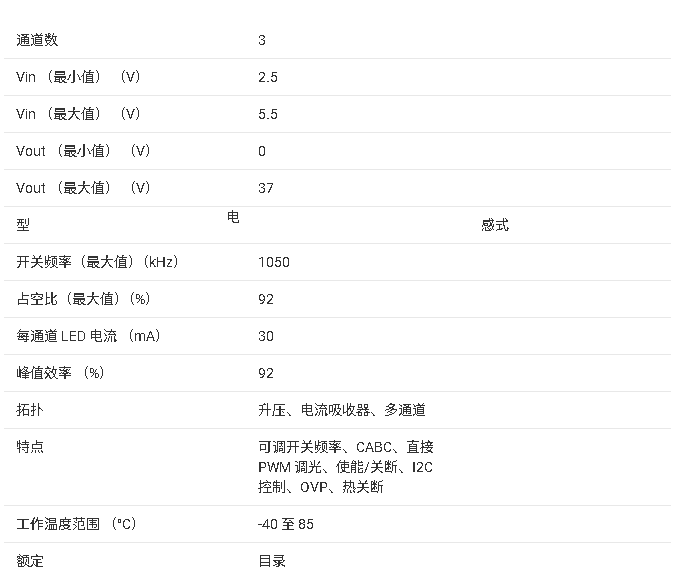

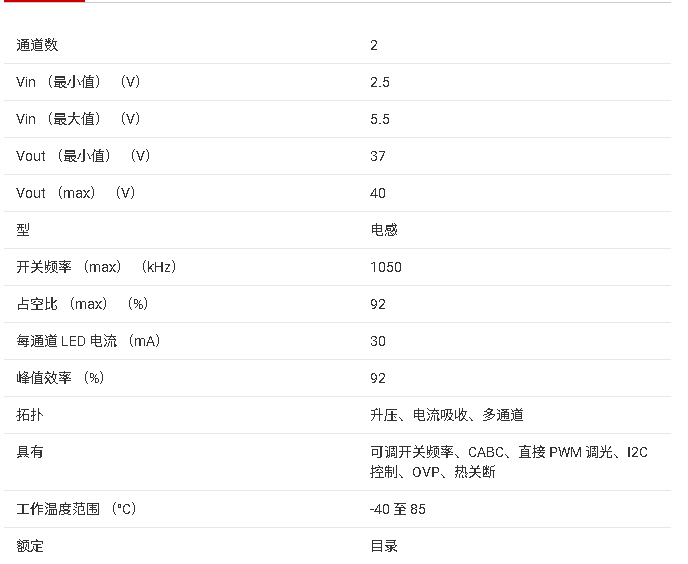

参数

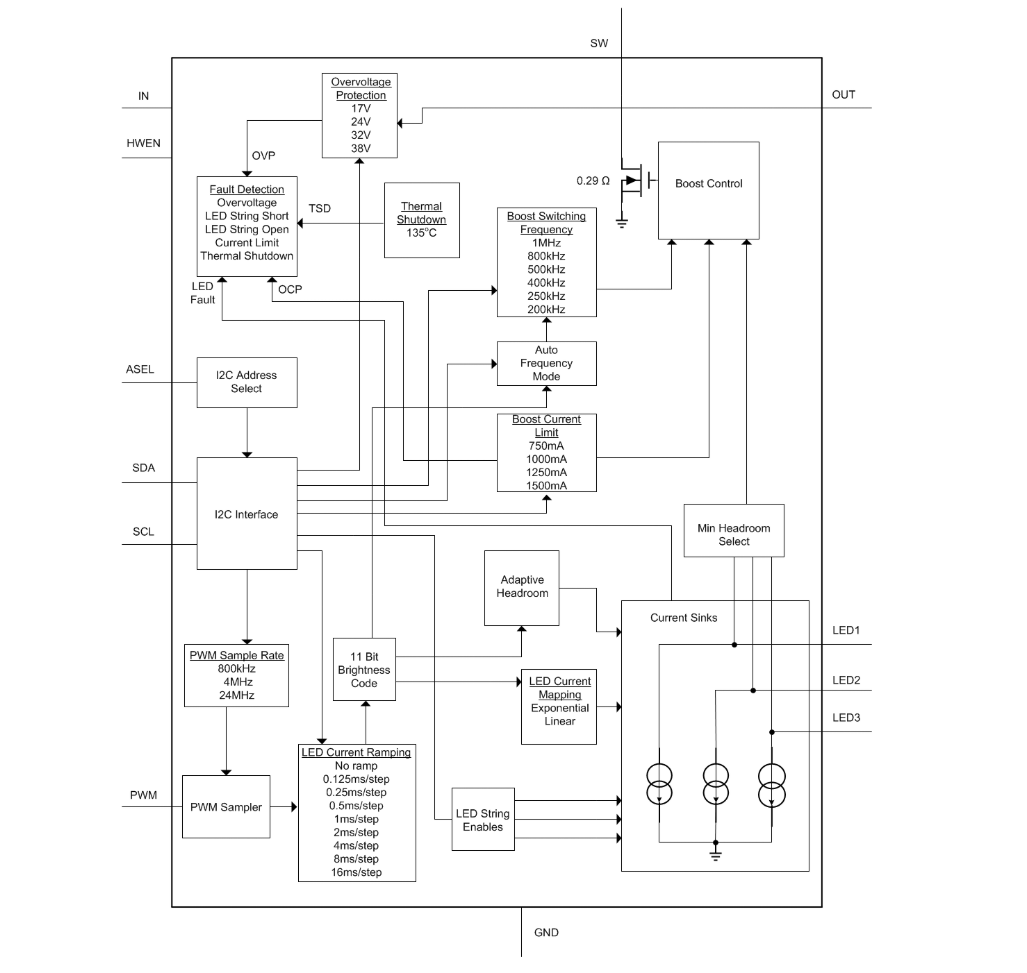

方框图

?1. 产品概述?
LM36923H是德州仪器（TI）推出的超紧凑、高效率三串白光LED驱动器，专为LCD显示屏背光设计。其核心特性包括：

• ?驱动能力?：支持1-3路并联LED串，每串最多12颗串联LED，输出电流达25mA/串，总输出电压最高38V。
• ?电流匹配精度?：全工艺/电压/温度范围内电流精度±3%，串间匹配误差±1%。
• ?调光控制?：支持11位分辨率调光，可通过PWM输入或I?C接口编程实现线性/指数亮度映射。

?2. 关键特性?

• ?高效转换?：解决方案效率高达90%，支持自动频率切换（250kHz/500kHz/1MHz）以优化能效。
• ?保护功能?：
  • 可配置过压保护（OVP）：17V/24V/31V/38V四档阈值。
  • 过流保护（OCP）：750mA-1500mA四档可选。
  • 热关断（TSD）：135°C触发，120°C恢复。
• ?灵活接口?：I?C可编程（地址可选0x36或0x37），兼容硬件PWM调光输入（50Hz-50kHz）。

?3. 技术细节?

• ?电流调节?：自适应电流调节机制允许各LED串电压差异，同时维持电流稳定。
• ?封装信息?：12引脚DSBGA封装（1.756mm × 1.355mm），工作温度-40°C至+85°C。
• ?典型应用?：智能手机/平板背光、LCD面板（最多24颗LED）。

?4. 设计支持?

• ?外围元件?：推荐4.7-10μH电感，0.4μF最小输出电容（需考虑DC偏压降额）。
• ?布局指南?：重点优化SW节点、肖特基二极管和输出电容的走线以降低噪声。

?5. 文档内容?
全文涵盖电气特性、寄存器配置、故障检测机制（LED开路/短路）、应用电路及效率曲线（不同LED配置下的实测数据）。
