解读RECOM RACPRO1系列AC/DC DIN导轨电源

RACPRO1 系列是坚固耐用的 AC/DC DIN 导轨电源系列，旨在优化能效、可靠性和使用寿命，适用于工业自动化和可再生能源应用。

简 介

如今，自动化装配线和生产线越来越多地采用智能控制系统、人工智能（AI）和先进机器人技术，将生产效率推向了前所未有的高度。要充分利用这些技术，就需要稳定的电力供应，以确保运营平稳可靠地运行。

RACPRO1 系列 AC/DC DIN 导轨电源专为满足当今先进工业自动化应用的独特需求而设计，其中许多应用在极端环境中运行。这些场景包括户外工业设施（如交通控制系统、安防系统和停车场），这些地方的设备会暴露在雨水、灰尘、极端温度和湿度中；还包括工厂环境（如钢铁厂、铸造厂和玻璃制造厂），这些地方环境温度高且存在空气中的颗粒物；以及食品饮料加工厂，这些场所需要耐受冲洗清洁和耐化学腐蚀，以增强耐用性。

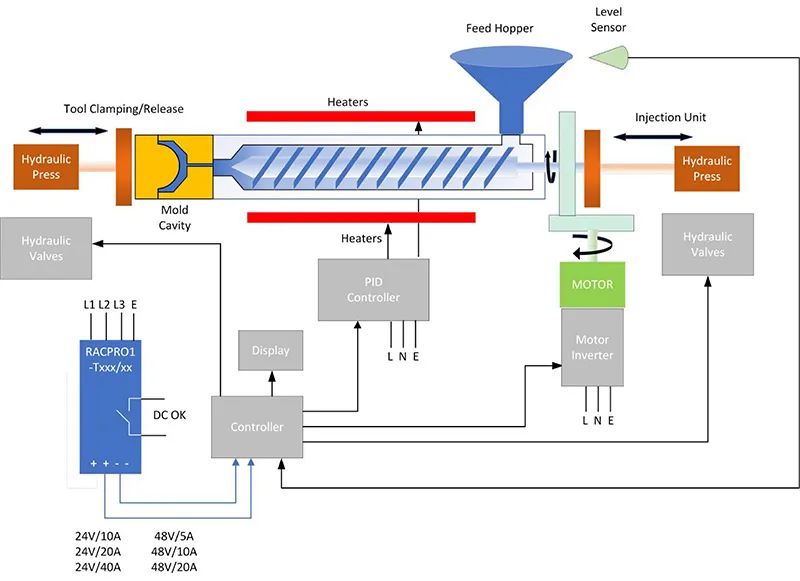

图 1：注塑成型 —— 长期运行可靠性、维护简便以及耐受高环境温度的能力

RACPRO1-T240、-T480 和 - T960 的功率分别是 240W、480W 和 960W。这三款电源均支持 3×320VAC 至 3×576VAC 的通用三相交流输入电压范围（T240 还支持无降额的两相交流运行，确保在任一相发生故障时仍能持续运行）。此外，三款电源均支持 430VDC 至 850VDC 的通用直流输入电压范围，是基于直流微电网的工厂自动化应用的理想之选。这种广泛的直流输入能力还支持可再生能源解决方案，包括沼气、光伏发电和风能应用。

合规性与标准

为确保在多个行业中的安全性和兼容性，RACPRO1 电源符合一系列国际法规要求。该产品线通过了全球安全标准 IEC/EN/UL 62368-1、IEC/EN/UL 61010-1 以及 IEC/EN/UL/CSA 61010-2-201 的认证，体现了其对工业自动化设备（还包括信息技术设备、实验室设备和控制装置）基本基准的合规性。

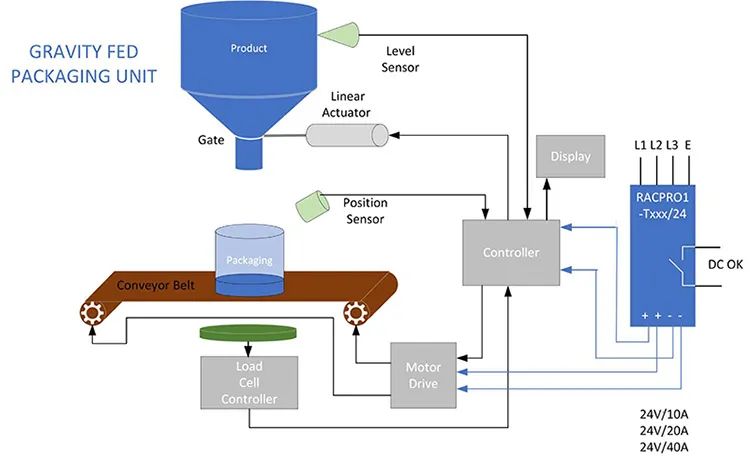

图 2: 包装设备 - 运行可靠性长，维护简单

此外，这些电源还符合严格的电磁发射标准（EN 61000-6-4 B 级）和抗扰度标准（EN 61000-6-2），这对于在重工业环境中使用至关重要。这些认证简化了法规合规流程，使终端用户能够将 RACPRO1 集成到其系统中，而无需面临额外的认证挑战。随着安全标准的不断发展，RACPRO1 系列的设计确保了其持续合规性，为开发人员、集成商和终端用户提供了安心保障。

性能和可靠性

RACPRO1 系列专为实现最高的性能和可靠性而设计，针对热性能、平均无故障时间（MTBF）和内置保护功能等关键指标进行了优化。该系列设计追求高效率和低功耗，减少了热量积聚并降低了组件应力，在 40°C 满负载条件下的使用寿命可达约 80,000 小时。

内置的保护功能（包括过压保护、短路保护和热关断）增强了整体耐用性，确保在恶劣的工业环境中能够持续运行。为验证长期可靠性，RECOM 对每款型号都进行了严格的寿命可靠性测试，包括扩展应力模拟、冲击和振动测试以及高温耐久性评估。这些措施证实了 RACPRO1 系列在极端条件下可靠运行的能力，同时能够提供稳定一致的电力。

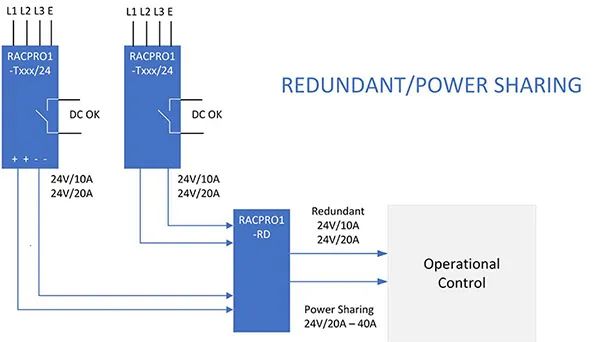

图 3：通过冗余和功率共享实现运行安全 - 可靠性（单电源故障不影响运行）和功率共享（如果不需要冗余，则为 2 倍功率）

RACPRO1-T240 系列支持 2×350V 至 2×575V 的两相交流输入，在发生单相故障时仍能无降额持续运行。

对于关键任务和安全关键型应用中更高的可靠性需求，RACPRO1-T480 和 T960 型号支持两台设备的并联连接。这种设置可实现冗余（一台电源发生故障时，另一台继续运行）并支持均流（两台电源均匀分配功率）。这些功能有助于防止系统停机，在工业自动化环境和其他中断可能影响生产力或安全性的操作中维持稳定供电。

技术和设计决策

RACPRO1 系列体现了精心的设计理念，平衡了人体工程学、效率、尺寸、重量和耐用性。关键设计目标包括优化功率转换效率、延长使用寿命以及最大限度降低空载功耗。RACPRO1 系列的工作温度范围扩展至 - 40°C 至 + 70°C—— 在 60°C 以下可提供满功率，在 45°C 以下可提供 120% 的峰值功率，专为严苛的工业和自动化环境而设计。

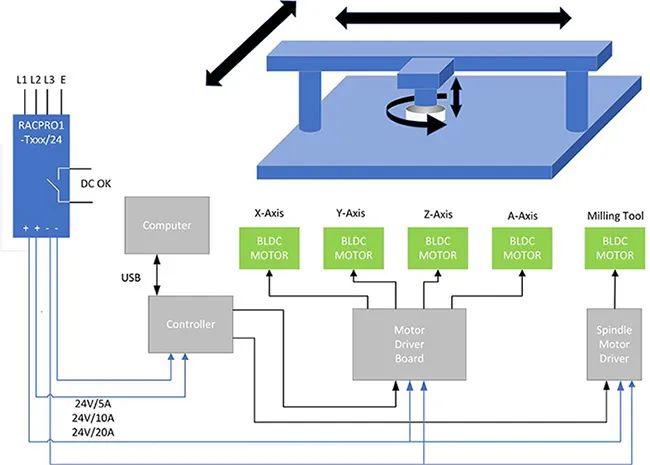

图 4：数控铣床 - 在所有负载条件下都有非常稳定的电压，150% 的升压用于高启动负载，维护简单

通过先进的三维 CAD 软件对热模拟和功率路径设计进行了精细调整，以实现最佳的气流和冷却效果。设计特点包括集成微控制器以精确控制时序，从而提高整体效率。变压器设计也通过 CAD 模拟进行了优化，以确保最佳性能。在平衡高效率和成本的同时，RECOM 工程师采用可靠的通用半导体结合先进的开关拓扑，以具有竞争力的价格满足严苛的性能要求。

竞争优势

RACPRO1 系列凭借其实际性能和易于集成的特点在市场中脱颖而出。与 15 款竞争产品相比，RACPRO1 系列在 10 项测试中达到了同类最佳效率，在其余 5项测试中也名列前三。
