?LM36923 高效三路白光LED驱动器技术文档总结

LM36923 是一款超紧凑、高效的三串白光 LED 驱动器，专为 LCD 显示屏背光而设计。该器件可为多达 8 个串联 LED 供电，每串电流高达 25 mA。自适应电流调节方法允许每个串中的 LED 电压不同，同时保持电流调节。

LED 电流通过 I 调节^2^C 接口或通过逻辑电平 PWM 输入。PWM 占空比在内部检测并映射到 11 位电流，从而允许宽范围的 PWM 频率和无噪声作。
*附件：lm36923.pdf

该器件在2.5V至5.5V输入电压范围和-40°C至85°C温度范围内工作。

特性

• 1% 匹配电流吸收器（过程、电压、温度）
• 3% 的电流吸收精度（过程、电压、温度）
• 11 位调光分辨率
• 高达 91.6% 的解决方案效率
• 驱动一到三个并联 LED 灯串，电压高达 28 V
• PWM调光输入
• 我^2^C 可编程
• 可选的500 kHz和1 MHz开关频率，可选–12%偏移
• 自动切换频率模式（250 kHz、500 kHz、1 MHz）
• 四个可配置的过压保护阈值（17 V、21 V、25 V、29 V）
• 四个可配置的过流保护阈值（750 mA、1000 mA、1250 mA、1500 mA）
• 热关断保护

参数

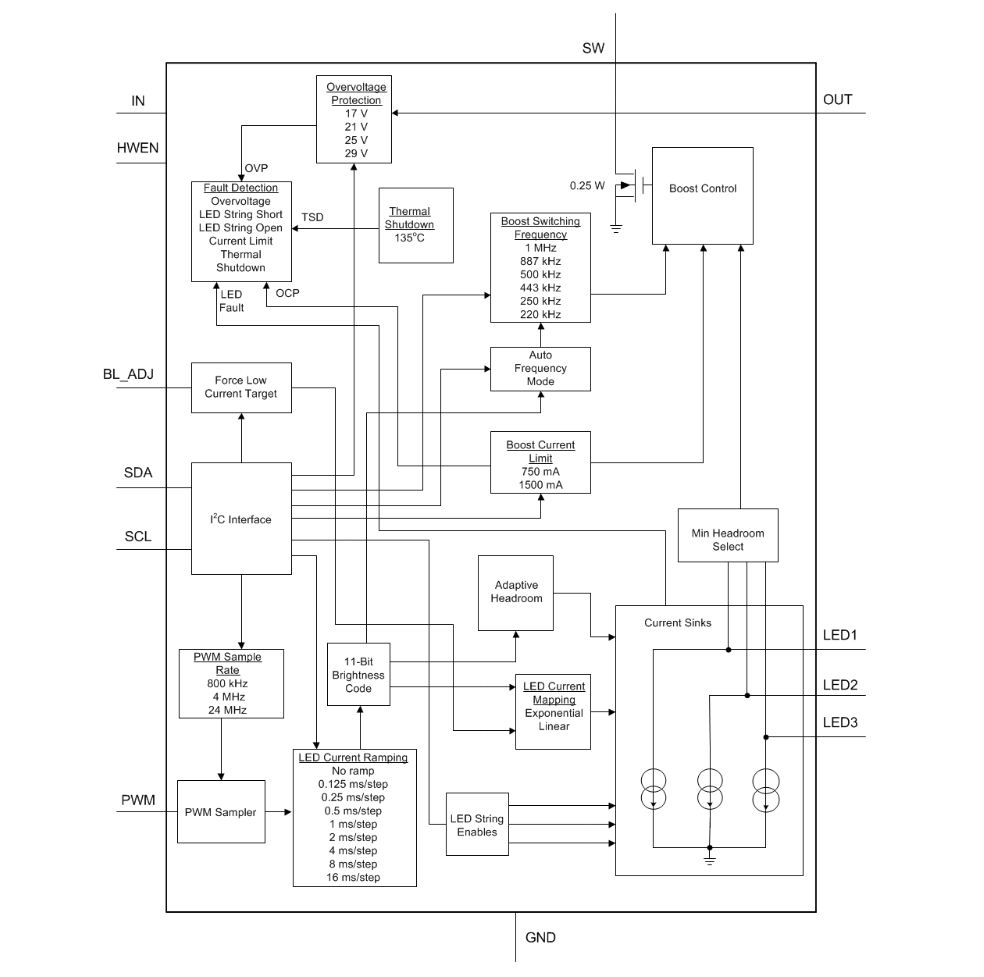

方框图

?1. 产品概述?
LM36923是德州仪器（TI）推出的超紧凑、高效率三路白光LED驱动芯片，专为智能手机和平板电脑的LCD背光设计。核心特性包括：

• ?电流匹配精度?：1%（工艺/电压/温度范围内），单路电流精度达3%
• ?调光分辨率?：11位PWM调光
• ?效率?：最高91.6%
• ?输入电压范围?：2.5V至5.5V
• ?工作温度?：-40°C至85°C

?2. 关键特性?

• ?驱动能力?：支持1-3路并联LED串，每路可驱动8颗串联LED（最大25mA/串）
• ?调光控制?：支持I2C编程或PWM输入调光，支持线性/指数两种亮度映射模式
• ?保护功能?：
  • 可配置过压保护（17V/21V/25V/29V）
  • 可配置过流保护（750mA-1500mA）
  • 热关断保护（135°C触发）
• ?自适应频率?：支持250kHz/500kHz/1MHz自动切换以优化效率

?3. 应用场景?

• 智能手机/平板LCD背光驱动
• 多LED串需高精度电流匹配的场景

?4. 技术细节?

• ?封装?：12引脚DSBGA（1.755mm × 1.355mm）
• ?典型电路?：需外接电感（10-22?H）、肖特基二极管及输出电容（≥0.4?F陶瓷电容）
• ?布局要求?：优先缩短肖特基二极管与输出电容路径以降低噪声

?5. 控制模式?

• ?亮度模式?：支持I2C独立控制、PWM独立控制或混合控制（I2C×PWM）
• ?快速调节?：BL_ADJ引脚可强制降低电流至预设值（应对相机闪光等高功耗场景）

?6. 故障检测?

• LED开路/短路检测
• 过压/过流/过热故障标志寄存器（需读取后复位）

?文档完整涵盖电气参数、寄存器配置、典型应用电路及PCB布局指南，适用于高精度背光驱动设计。
