LM3645 同步升压四路LED闪光驱动器总结

LM3645 是一款四路 LED 闪光灯驱动器，可在较小的解决方案尺寸内提供高水平的可调节性。LM3645 利用同步升压转换器为四路 2A 恒流 LED 源供电。四路 256 电平电流源可灵活调整 LED1、LED2、LED3 和 LED4 之间的电流比，每个驱动器能够提供最大 2A 电流。自适应调节方法可确保电流源保持稳压并最大限度地提高效率。
*附件：lm3645.pdf

LM3645 的功能通过 I2C 兼容接口进行控制。这些功能包括：双硬件闪存引脚和硬件割炬或 Tx 中断引脚（STR1、STR2 和 TORCH/TX）以及双 NTC 热敏电阻监视器。该器件在每个输出支路中提供独立可编程的电流，以在闪光灯或电影模式 （Torch） 状态下驱动 LED，以及快速开启和关闭 IR 模式。

两种开关频率选项、过压保护 （OVP） 和可调电流限制允许使用微型薄型电感器和 10μF 陶瓷电容器。该器件的工作环境温度范围为–40°C至+85°C。

特性

• 四路独立 LED 电流源可编程性
• 精确且可编程的 LED 电流范围为 0.525 mA 至 2 A
• 低电量条件下优化闪光灯 LED 电流 （IVFM）

• 割炬模式（100 mA）和闪光模式（1 A 至 2 A）的效率为 85%

• 接地阴极 LED作，可改善热管理
• 双硬件频闪启用（STR1、STR2）
• RF 功率放大器脉冲事件的同步输入 （TORCH/TX）
• 硬件割炬启用 （TORCH/Tx）
• 双远程 NTC 监控（TEMP1、TEMP2）
• 固定输出电压模式
• 1MHz I2C 兼容接口
  • （I2C 地址 = 0x65）

参数

方框图

产品概述

LM3645是德州仪器(TI)推出的一款同步升压四路LED闪光驱动器，具有2A高边电流源，主要特点包括：

• 四路独立可编程LED电流源
• 精确可编程的LED电流范围(0.525mA至2A)
• 低电池条件下的优化闪光LED电流(IVFM功能)
• 高效率：手电筒模式(100mA)和闪光模式(1A至2A)下>85%
• 阴极接地LED操作，改善热管理

关键特性

1. ?电气特性?：
   • 输入电压范围：2.3V至5.5V
   • 输出电流：每路最高2A
   • 开关频率：2MHz或4MHz可选
2. ?控制接口?：
   • 1MHz I?C兼容接口(I?C地址=0x65)
   • 双硬件闪光使能引脚(STR1, STR2)
   • 硬件手电筒使能(TORCH/TX)
3. ?保护功能?：
   • 过压保护(OVP)
   • 欠压锁定(UVLO)
   • 热关断(TSD)
   • LED短路/开路保护
   • 双远程NTC监控(TEMP1, TEMP2)

应用领域

• 手机相机白光LED闪光
• 数码相机
• 条形码扫描器
• 手持数据终端

功能描述

1. ?工作模式?：
   • 闪光模式：电流范围7.325mA至2A
   • 手电筒模式：电流范围0.525mA至360mA
   • IR模式：快速开关控制
   • 电压模式：可作为通用电源(4.0V/4.5V/5.0V/5.2V可选)
2. ?高级功能?：
   • 输入电压闪光监控(IVFM)：根据输入电压调整闪光电流
   • 热管理：NTC温度监测和热比例回退
   • 功率放大器同步(TX模式)：在PA发射事件期间降低闪光电流

封装信息

• 封装类型：25引脚DSBGA(YCG)
• 尺寸：2.192mm × 1.927mm
• 工作温度范围：-40°C至+85°C

设计要点

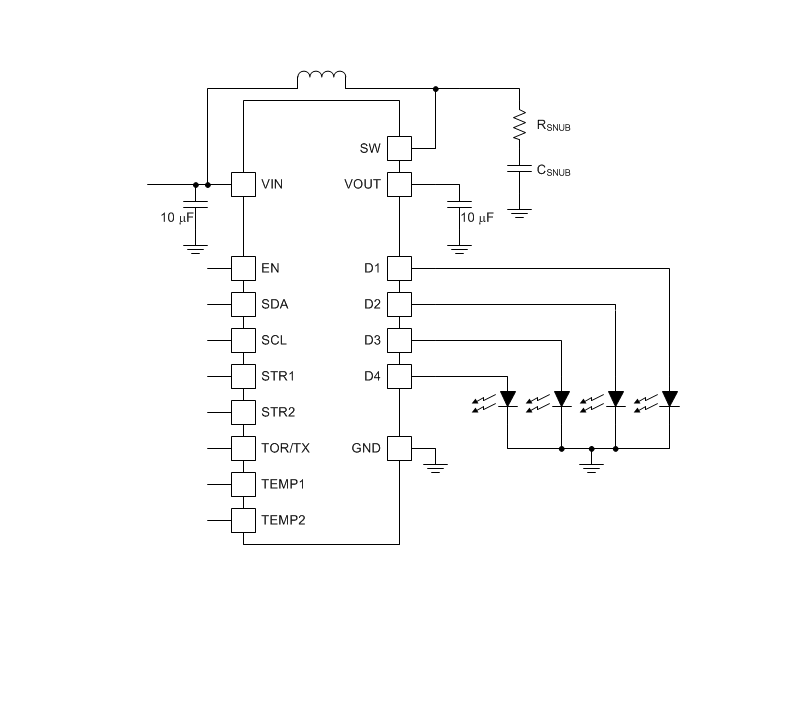

• 需要外部1Ω电阻和4nF电容组成缓冲电路
• 推荐使用10μF输入和输出陶瓷电容
• 电感选择：0.47μH或1μH
• 布局建议：输入/输出电容靠近芯片，避免逻辑信号线靠近SW节点

该器件通过高度集成和可编程性，为多LED闪光应用提供了紧凑且高效的解决方案。
