?LM36922高效双串白光LED驱动器技术文档总结

LM36922是 超紧凑、高效的双串白光 LED 驱动器，专为 LCD 显示器背光而设计。这 器件可为多达 8 个串联 LED 供电，每串电流高达 25 mA。自适应电流调节 方法允许每个串中的 LED 电压不同，同时保持电流调节。

LED 电流通过 I 调节^2^C 接口或通过 逻辑电平PWM输入。PWM 占空比在内部检测并映射到 11 位电流，因此 允许宽范围的 PWM 频率和无噪声作。

该器件在2.5V至5.5V输入电压范围内工作，–40°C至85°C 温度范围。
*附件：lm36922.pdf

特性

• 1% 匹配电流吸收器（过程、电压、
  温度）
• 3% 的电流吸收精度（过程、
  电压、温度）
• 11 位调光分辨率
• 高达 91.6% 的解决方案效率
• 驱动一到两个并联 LED 灯串，电压高达
  28 V
• PWM调光输入
• 我^2^C 可编程
• 可选的500 kHz和1 MHz开关
  频率，可选–12%偏移
• 自动切换频率模式（250 kHz、500 kHz、
  1 MHz）
• 四个可配置的过压保护
  阈值（17 V、21 V、25 V、29 V）
• 四个可配置的过流保护
  阈值（750 mA、1000 mA、1250 mA、1500
  mA）
• 热关断保护

参数

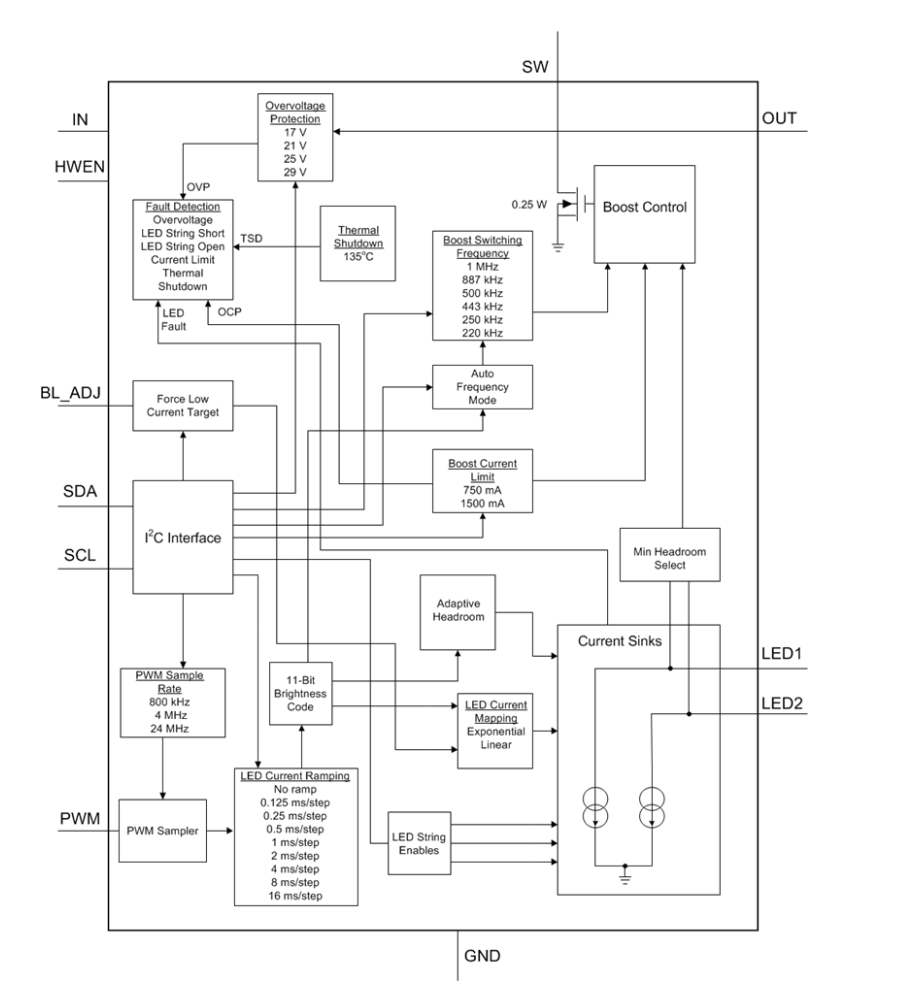

方框图

?1. 产品概述?
LM36922是德州仪器（TI）推出的超紧凑、高效率双串白光LED驱动芯片，专为智能手机和平板电脑的LCD背光设计。核心特性包括：

• ?精准电流控制?：1%的电流匹配精度（工艺/电压/温度变化下3%），11位调光分辨率
• ?高效能?：解决方案效率高达91.6%
• ?宽输入范围?：2.5V至5.5V输入电压，支持-40°C至85°C工作温度
• ?多模式调光?：支持PWM调光输入和I?C编程控制

?2. 关键特性?

• ?驱动能力?：支持1-2路并联LED串，每串最多8颗LED，输出电压最高28V
• ?保护功能?：
  • 可配置过压保护（17V/21V/25V/29V）
  • 可配置过流保护（750mA/1000mA/1250mA/1500mA）
  • 热关断保护（135°C触发）
• ?灵活配置?：可选500kHz/1MHz开关频率，支持自动频率切换模式（250kHz/500kHz/1MHz）

?3. 应用场景?
主要应用于移动设备LCD背光，如智能手机、平板电脑的显示屏驱动。

?4. 技术细节?

• ?调光模式?：
  • ?线性映射?：电流与亮度码线性关系（ILED = 37.806?A + 12.195?A × Code）
  • ?指数映射?：0.304%/码的平滑亮度渐变（ILED = 50?A × 1.003040572^Code）
• ?PWM控制?：支持50Hz-50kHz输入频率，4种采样率可选（800kHz/4MHz/24MHz）
• ?快速响应?：BL_ADJ引脚可硬件强制降低电流（用于相机闪光灯等高功耗场景）

?5. 封装与设计支持?

• ?封装?：12引脚DSBGA（1.755mm × 1.355mm）
• ?布局建议?：强调输出电容、肖特基二极管和电感的紧凑布局以减少噪声干扰
• ?典型效率?：VIN=3.7V时可达86%（2×8 LED配置）

?6. 寄存器配置?
通过I?C接口可编程控制：

• 亮度模式（00-11）
• 斜坡速率（0.125ms-16ms/步进）
• 故障检测（OVP/OCP/LED开路短路）

?7. 文档结构?
包含特性说明、引脚定义、电气参数、典型应用电路、布局示例及完整寄存器映射表，覆盖设计、调试与量产全流程需求。
