華源智信大功率PD协议芯片HY5334介绍

在快充技术持续迭代、消费电子智能化浪潮的双重驱动下，快充电源正朝着高功率密度、更大的输出功率、多端口配置以及智能化功率分配方向发展。市场对充电协议的集成度、灵活性、智能化要求日益提升，同时对成本控制也提出了更高标准。作为整体快充解决方案供应商，华源智信不断推出更具竞争力、多元化的协议产品。下面以华源新产品HY5334为中心，系统介绍华源大功率PD协议方案与特点。

华源大功率PD协议主要特色：

灵活性&经济性：华源PD协议产品中既有MCU 架构的协议，又有OTP架构的协议，两类产品搭配组合，可以实现灵活性与经济性完美平衡。

智能化&可视化：所有OTP架构大功率PD协议产品都配置I2C结构，可以动态配置每个端口的PDO，搭配MCU协议可以根据设备端实时调整PDO，让功率分配更加智能；同时电压、电流、功率、温度等信息可以通过I2C接口读取，以可视化界面呈现给用户。

大功率&功率密度：最新推出HY533X系列的协议（尤其是HY5334），集成buck控制器，最高单口功率可以支持140W，多片协议使用更简单，PCB空间更小，实现PD功率密度更高。

私有协议&公共协议：HY5515M获小米官方授权，可支持小米澎湃快充协议，功率覆盖33W~120W。HY5515系列产品均支持PD/UFCS等多协议，客户大功率多口PD产品可以兼容更多手机品牌。

大功率多口方案推荐案例：

65W/2C+1A 固定功率分配方案

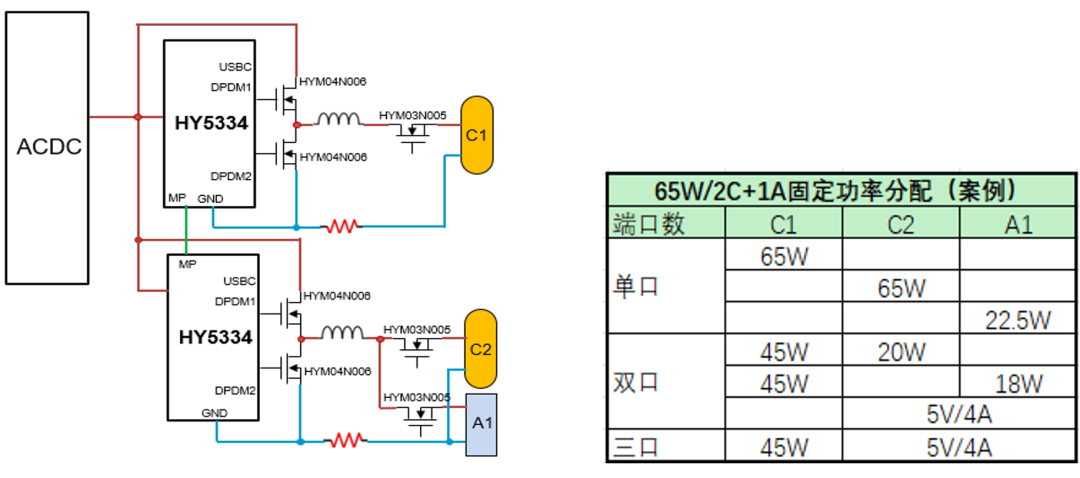

图1：65W/2C+1A固定功率分配系统与典型功率分配表

HY5334带级联引脚MP，两片协议MP连接可以快速实现65W/100W（2C+1A）的固定降功率协议配置。

100W/2C智能功率分配方案

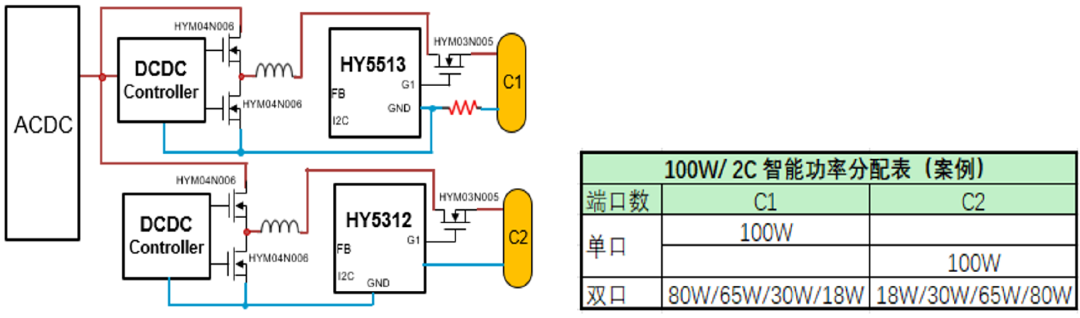

图2：100W/2C智能功率分配系统与典型功率分配表

为了支持智能降功率，基本都会用到MCU架构的协议。如果每一个端口都采用MCU协议，成本很难进一步降低。HY5513是一颗MCU协议，HY5312是OTP架构协议。两颗搭配使用，即兼顾功率分配的活性，又可以做到成本最优，实现系统高性价比。

100W/2C+1A 智能功率分配方案

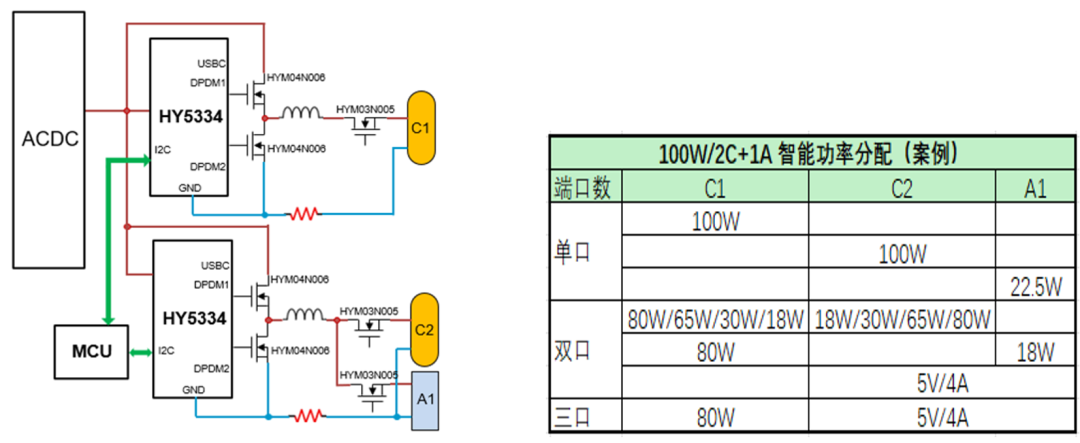

图3：100W/2C+1固定功率分配系统与典型功率分配表

HY5334支持I2C接口，通过外置MCU对HY5334的控制，可以实现多段功率动态分配。MCU可以搭配数码管或者TFT屏，实现更炫酷的人机交互。

100W/3C+1A 智能功率分配方案

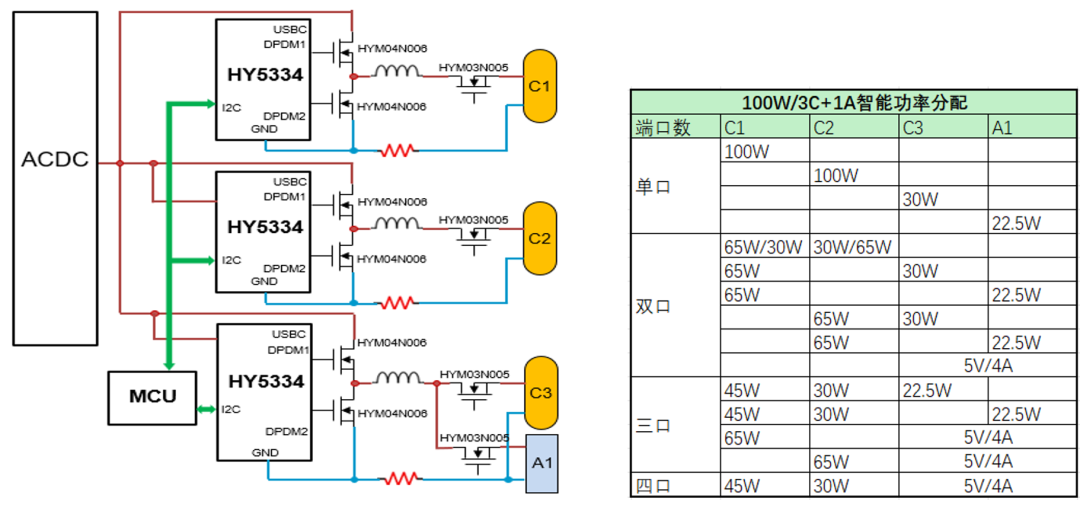

图4：100W/3C+1A智能功率分配系统与典型功率分配表

140W/3C+1A 智能功率分配方案

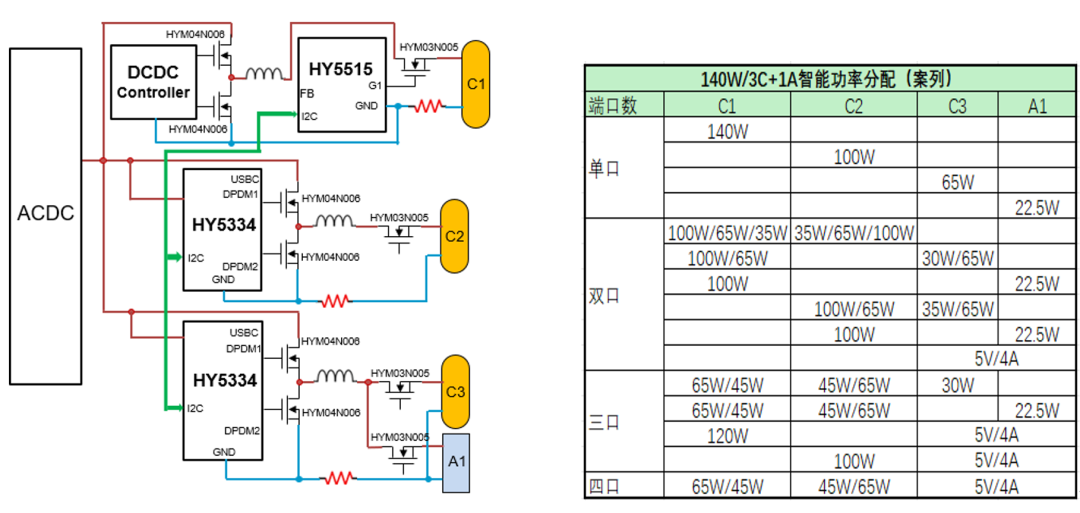

图5：140W/3C+1A智能功率分配系统与典型功率分配表

HY5515E是一款ARM架构的MCU协议，最大功率可支持140W（28V/5A）；32Kb存储空间以及MCU内核同时可以控制整个系统的功率智能分配。

主要大功率协议产品介绍：

HY5334：Buck控制器+协议（A+C/2C）

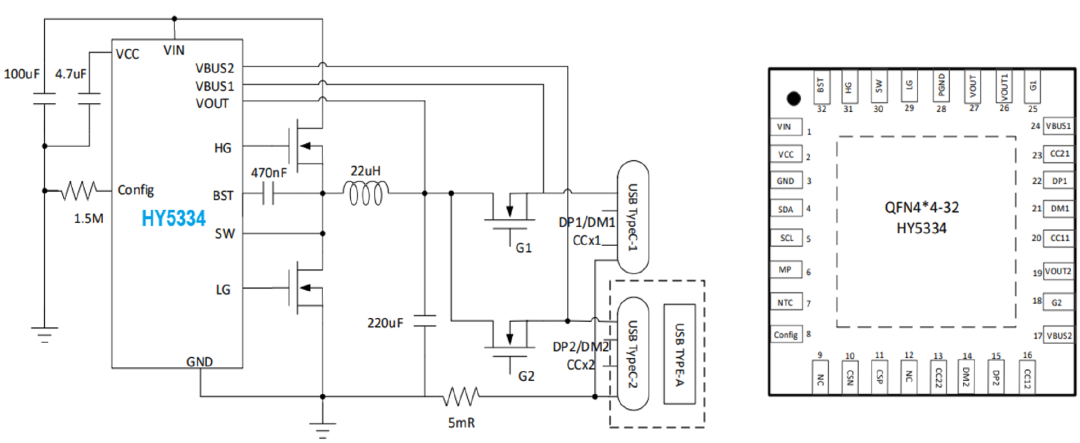

图6：HY5334系统简图&封装图

主要特点：

集成同步降压变换控制器和协议控制器，端口可以支持A+C/2C两种产品形态

集成H-Side/L-Side MOSFET驱动，最大功率可以支持100W；支持最高21V/5A输出

可编程开关频率：100KHz~500KHz；最大占空比可达99%

支持4.8V~35V输入电压，耐压高达40V；12V输入待机功耗低至500uA

符合PD3.2 SPR标准；集成E-marker检测；支持UFCS

支持双芯片级联降功率，过温降功率；

支持I2C通信，通过I2C可以动态调整PDO，读取电压、电流信息

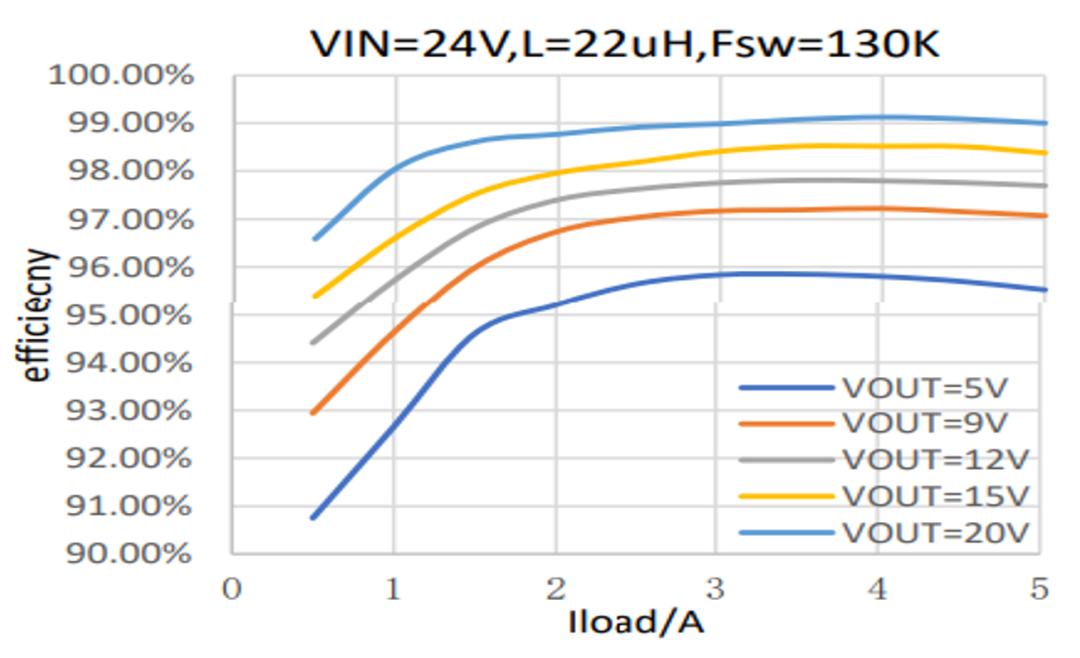

图7：HYC5334效率曲线

HY5515x：MCU协议系列，包含HY5515A，HY5515M，HY5515E

图8：HY5515系统简图&封装图

主要特点：

内置16M 32位ARM内核，以及32kB Flash& 4kB SRAM；存储空间足够支撑多协议、多口应用的代码量

支持输入电压检测；搭配华源ACDC方案可以实现零瓦待机功耗

HY5515E支持140W（28V/5A），获得PD3.2 EPR认证，TID13767

HY5515M集成小米私有协议，覆盖33W~120W小米澎湃快充功率

HY5515A支持 PD SPR 100W及以下应用；TID 9887

HY5515系列产品P2P兼容；全系列支持UFCS；可在线升级；支持I2C和串口通信

HY5312：高性价比单C协议，支持100W

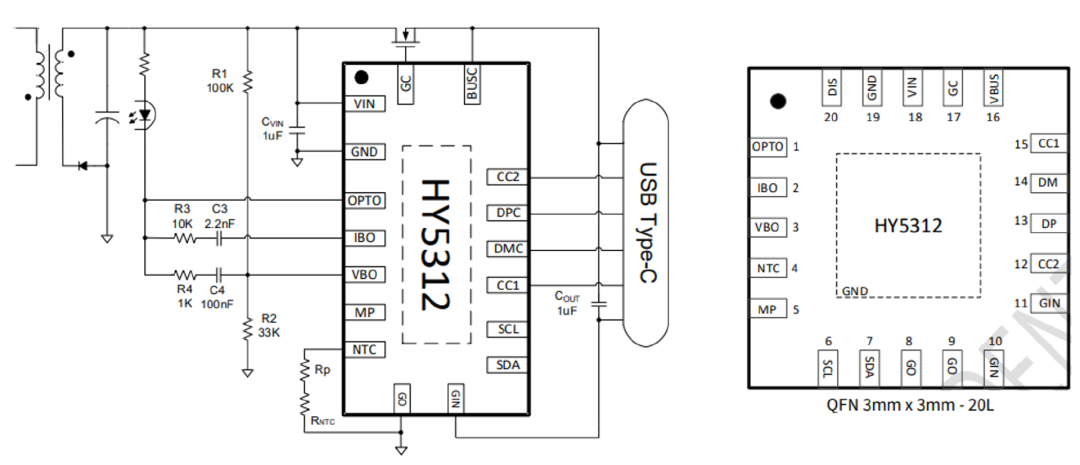

图9：HY5312系统简图&封装图

主要特点：

符合PD3.2标准设计，TID 13491；支持Emarker线缆识别；最高广播100W

支持UFCS，QC2.0/3.0/3.0+、FCPSCP、AFC、PE+1.1/2.0等多协议

集成I2C接口，可以用MCU协议直接控制，动态调整PDO；集成采样电阻

支持双芯片级联降功率，以及温控降功率；支持母线调压功能

以上为目前华源针对大功率多口PD应用推出的协议产品，这些产品之间相互组合，可以满足客户多元化的大功率设计需求。如有更具体的需求，请联系华源销售或者华源代理商。

华源将持续推出更多高性能的PD协议产品，敬请关注华源公众号，感谢您的支持！
